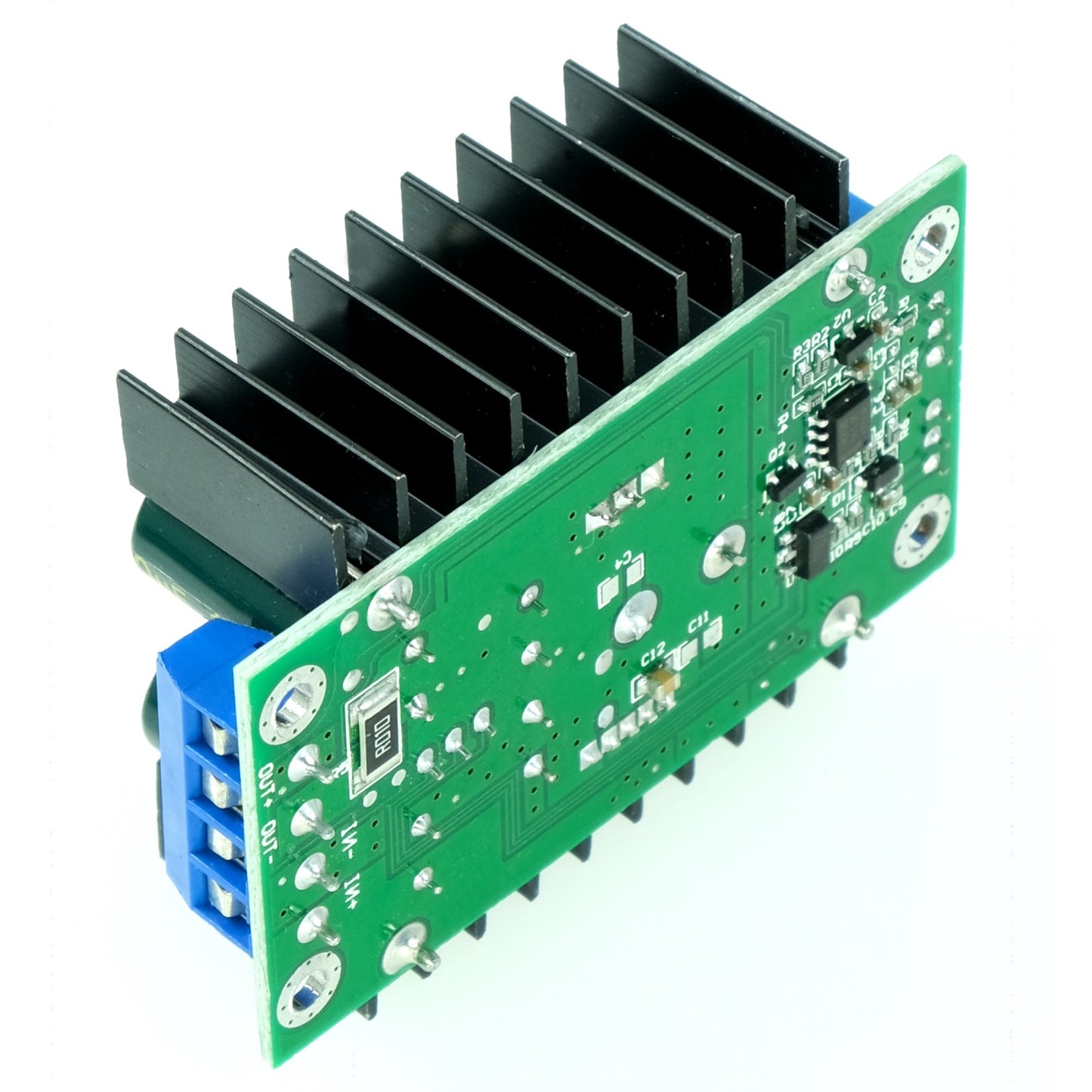

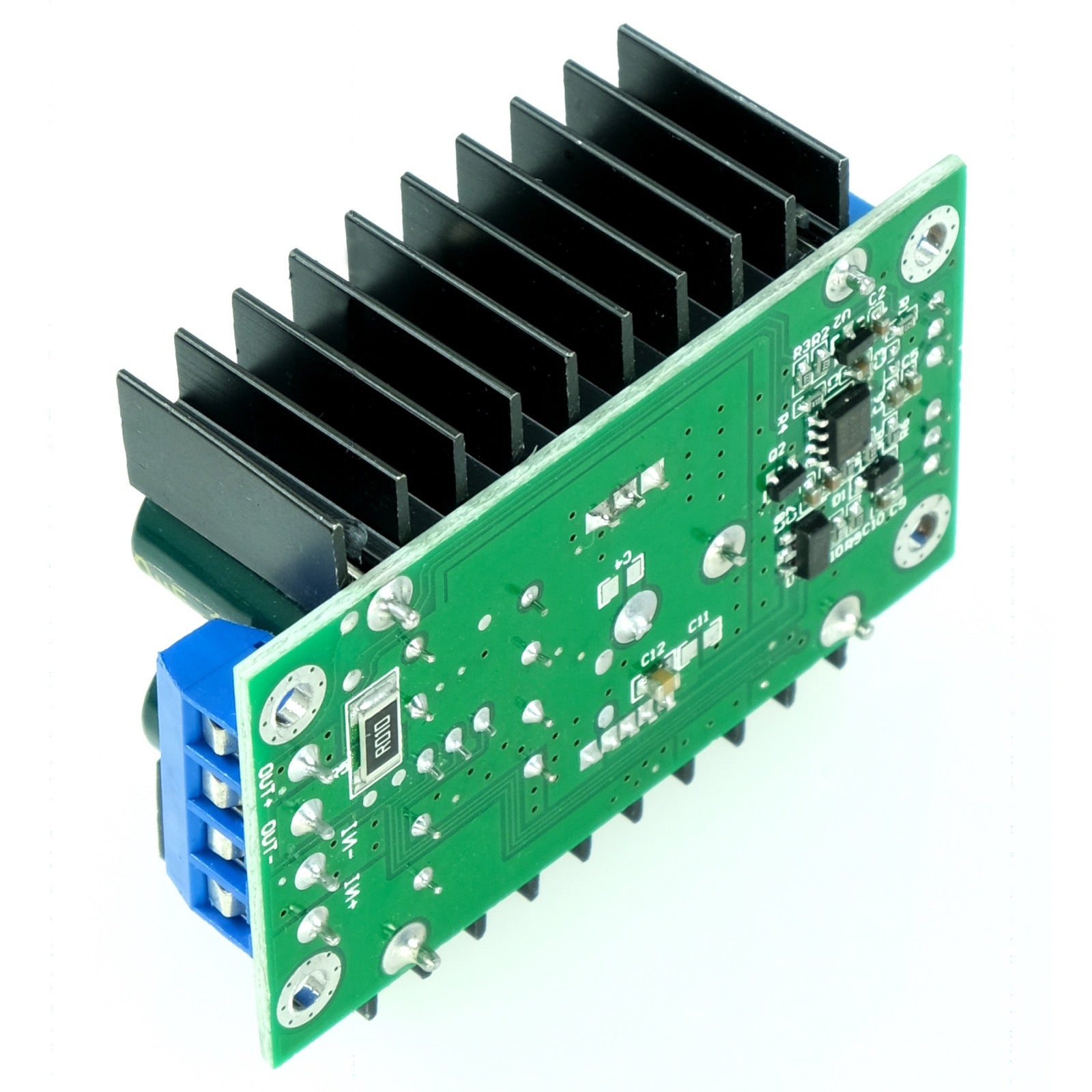

8A DC/DC-Wandler, 7-40V Eingangs- zu 1-35V Ausgangsspannung, XLSEMI XL4016 Step-Down Modul

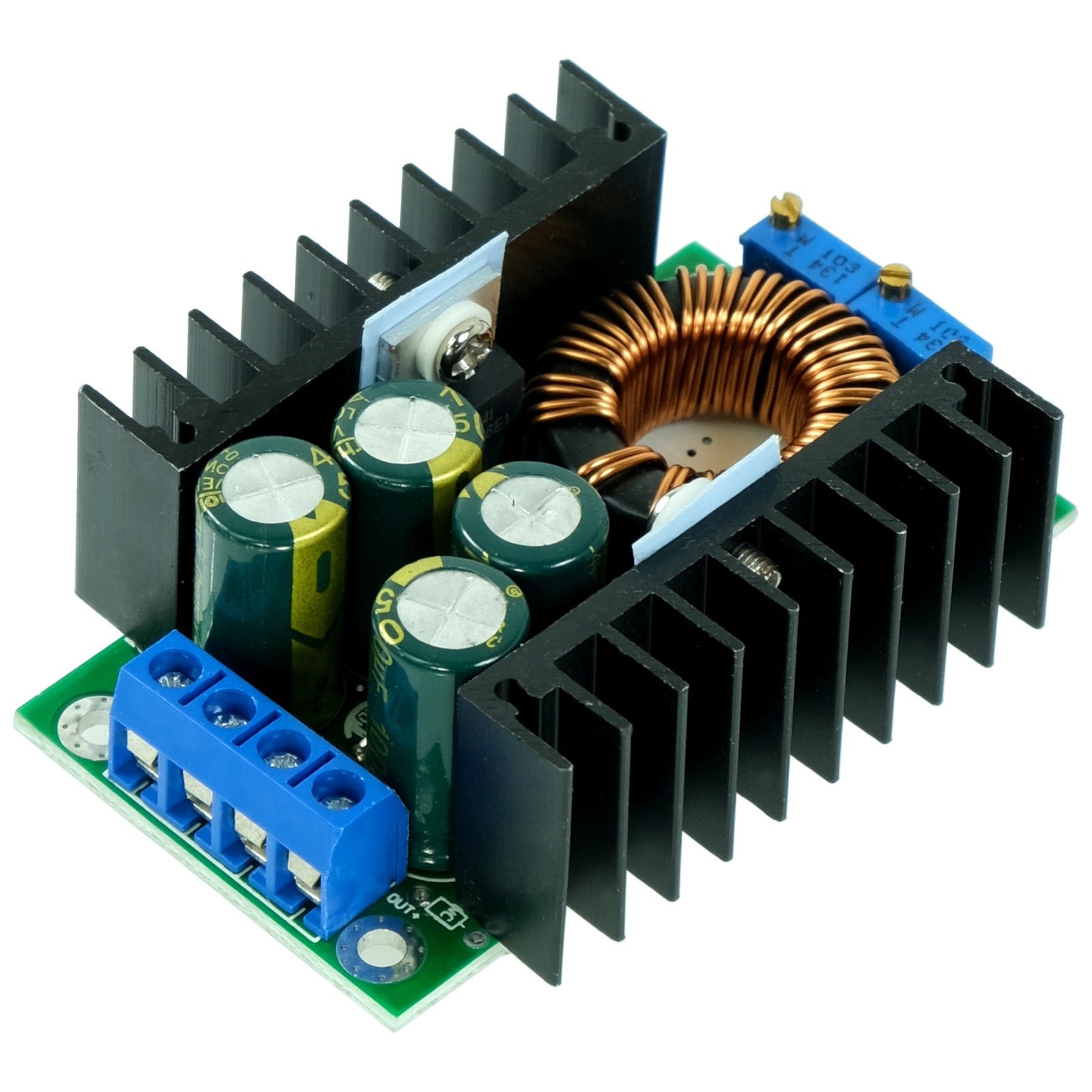

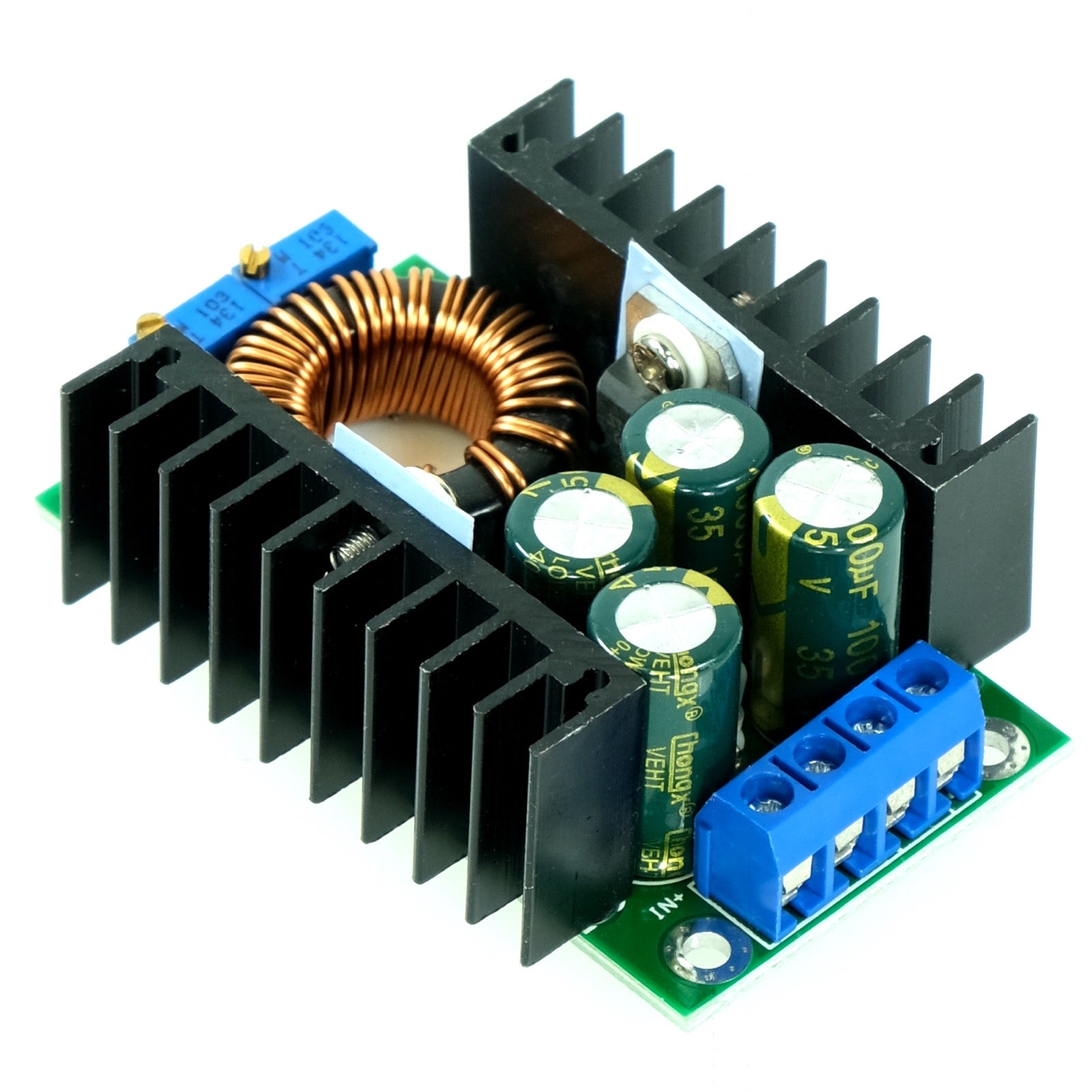

Das 300W 8A Spannungsreglermodul verfügt über zwei leistungsfähige Spannungsregler vom Typ XLSEMI XL4016. Beide sind jeweils mit einem großen Kühlkörper ausgestattet, sodass hohe Leistungen bis 300W möglich sind. Die Eingangsspannung von 7 - 40 V  wird auf eine per Potentiometer einstellbare Ausgangsspannung zwischen 1 - 35 V reduziert. Mithilfe des zweiten Trimmers lässt sich die Strombegrenzung einstellen.

Drehen des Trimmers im Uhrzeigersinn erhöht den eingestellten Wert. Die Ausgangsspannung lässt sich an dem Trimmer einstellen, der sich auf der Seite der Klemmen für die Eingangsspannung befindet. Bei aktiver Strombegrenzung (CC) leuchtet die Status-LED rot. Liegt die Stromaufnahme unter dem eingestellten Wert, liegt die eingestellte Ausgangsspannung (CV) an und die Status-LED leuchtet grün.

Beachte bitte, dass es sich hierbei um einen Step-Down-Regler handelt. Das heißt, Spannungen werden nur reduziert und die Eingangsspannung muss über der benötigten Ausgangsspannung liegen. Der Spannungsregler regelt mit einer Effizienz von bis zu 95 %.

Technische Daten
