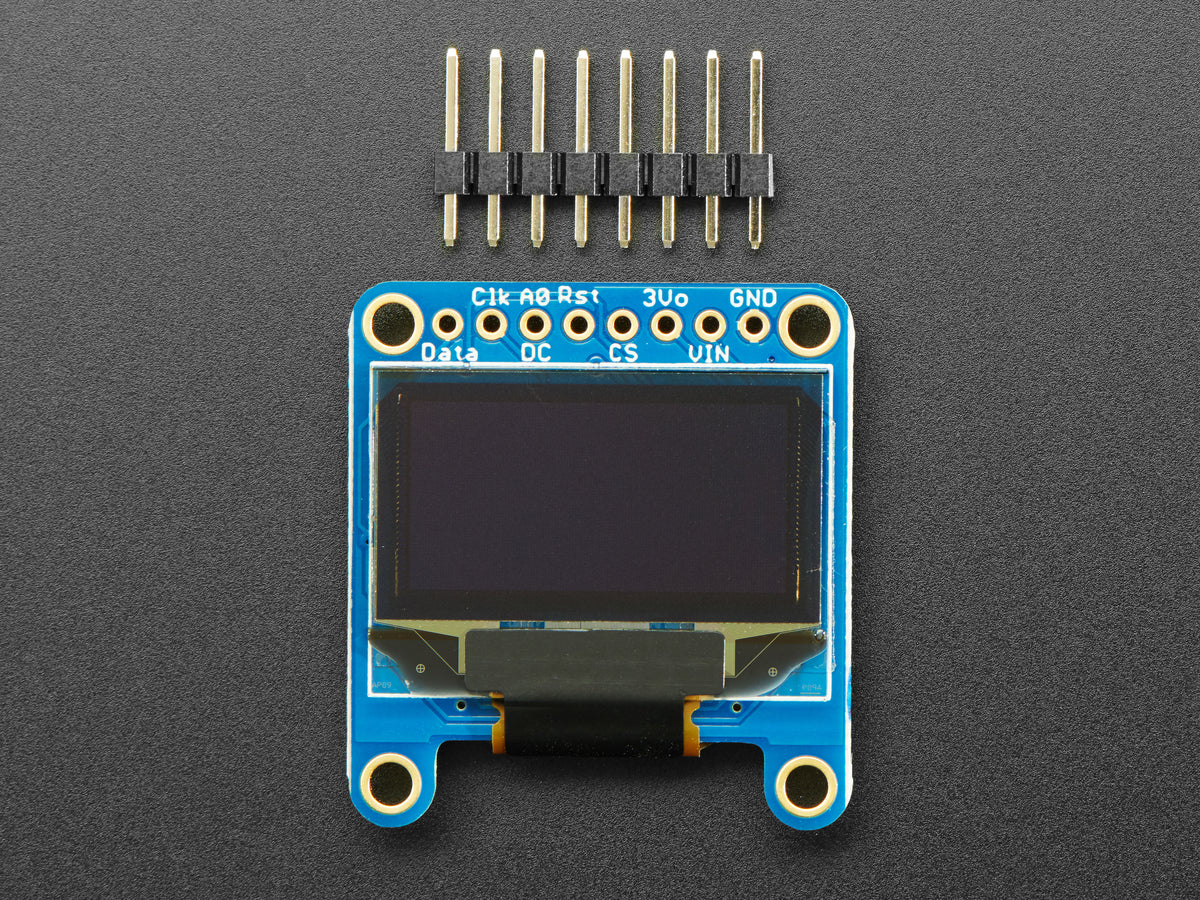

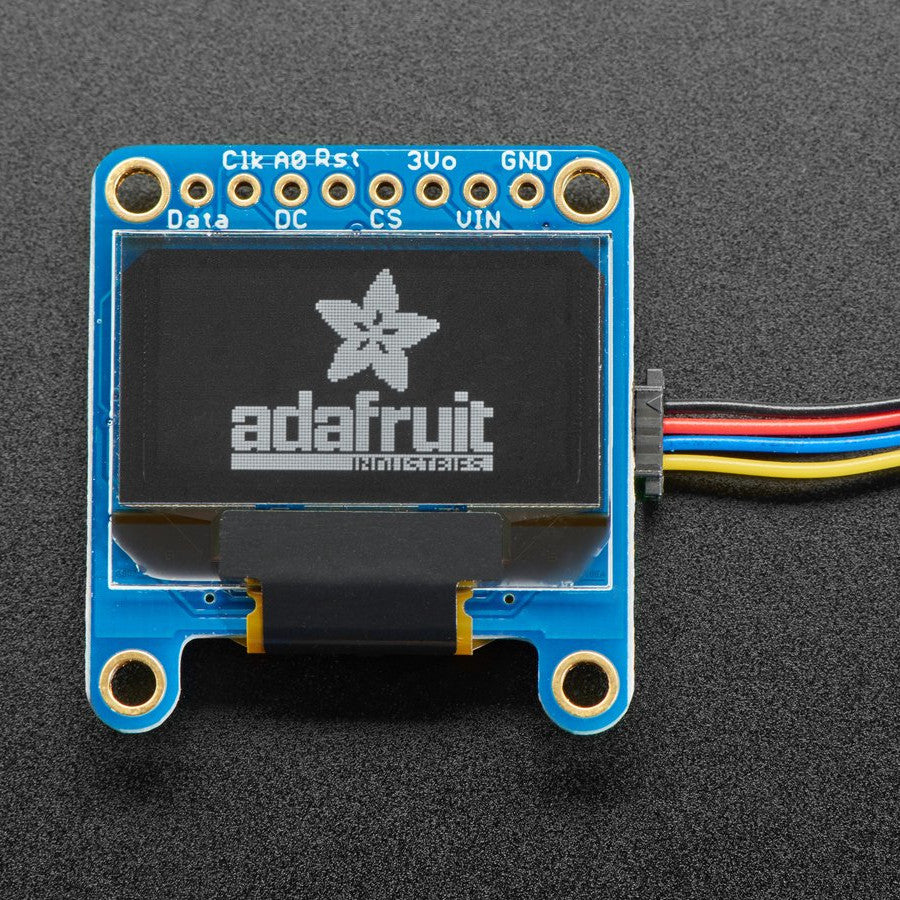

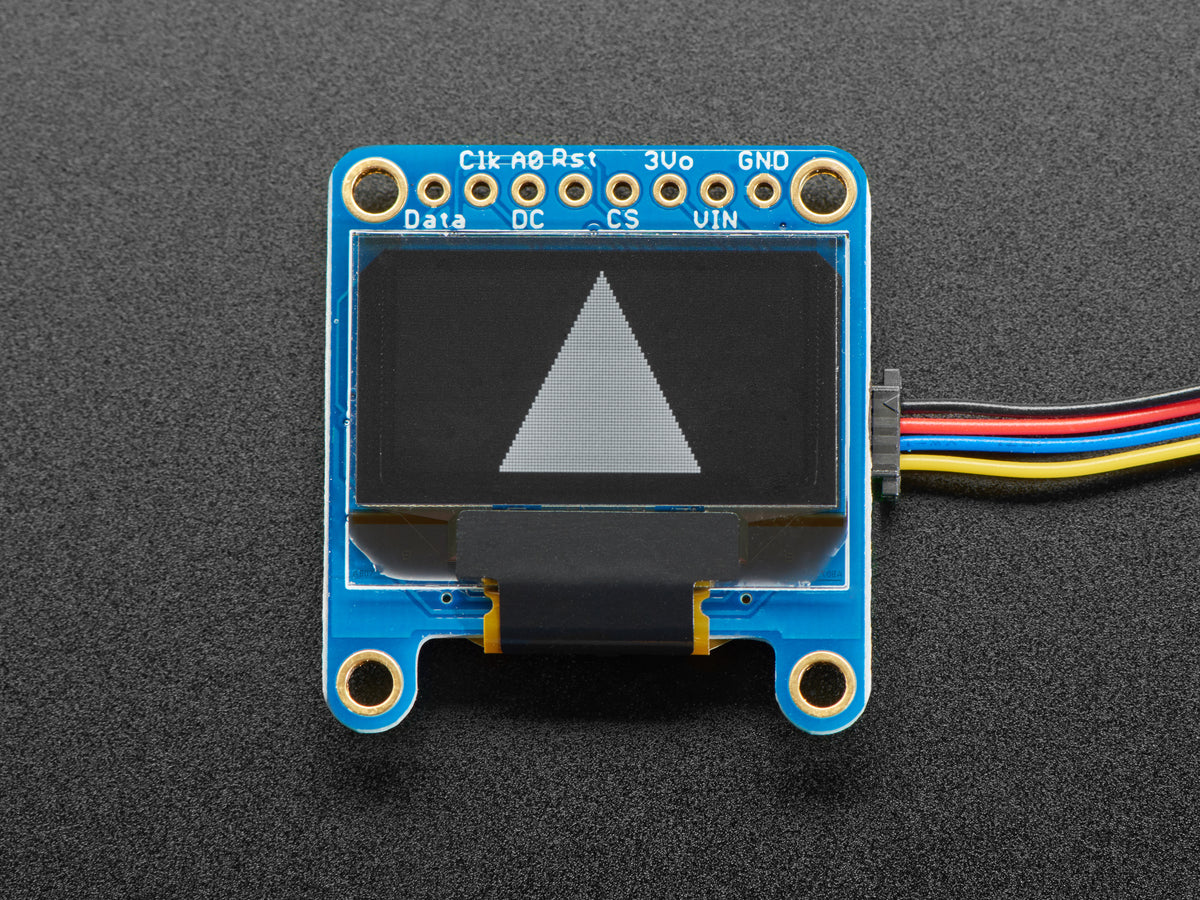

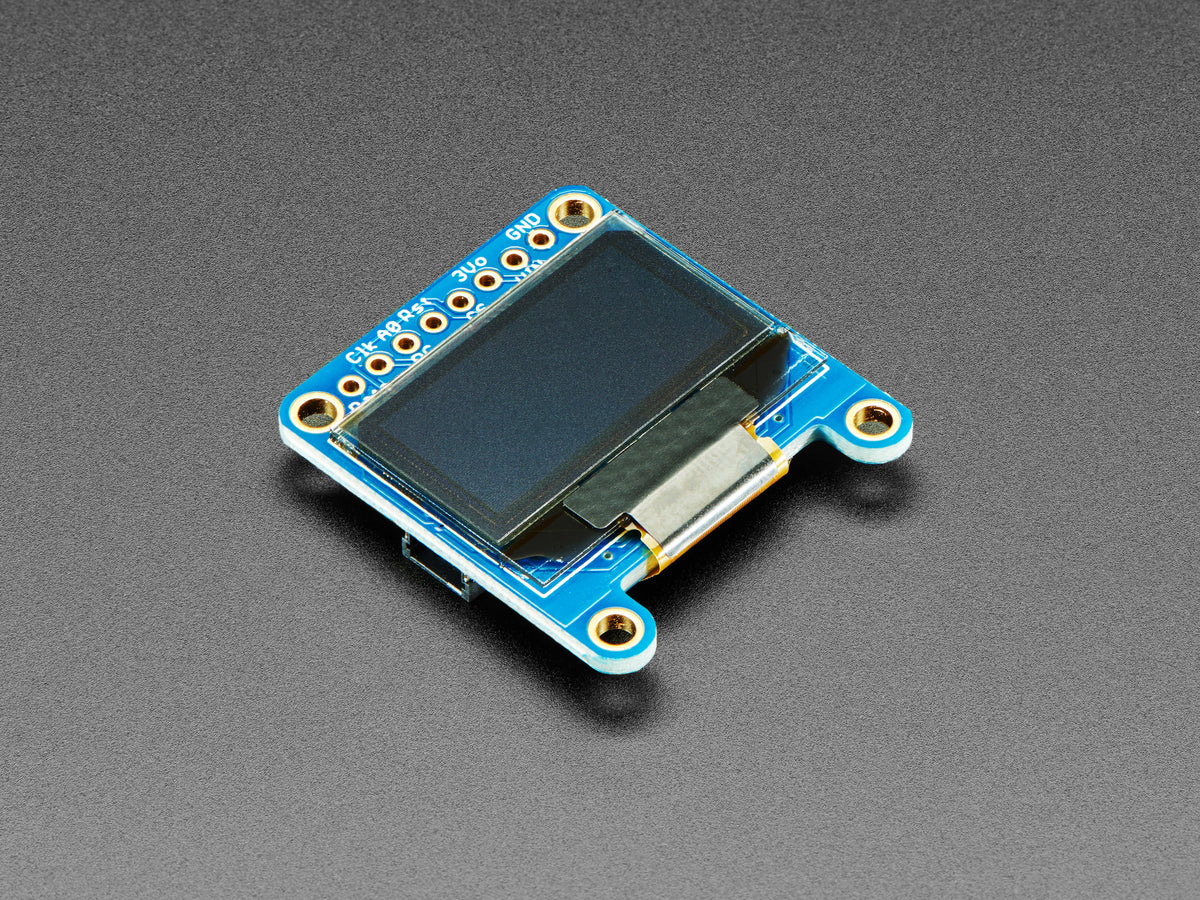

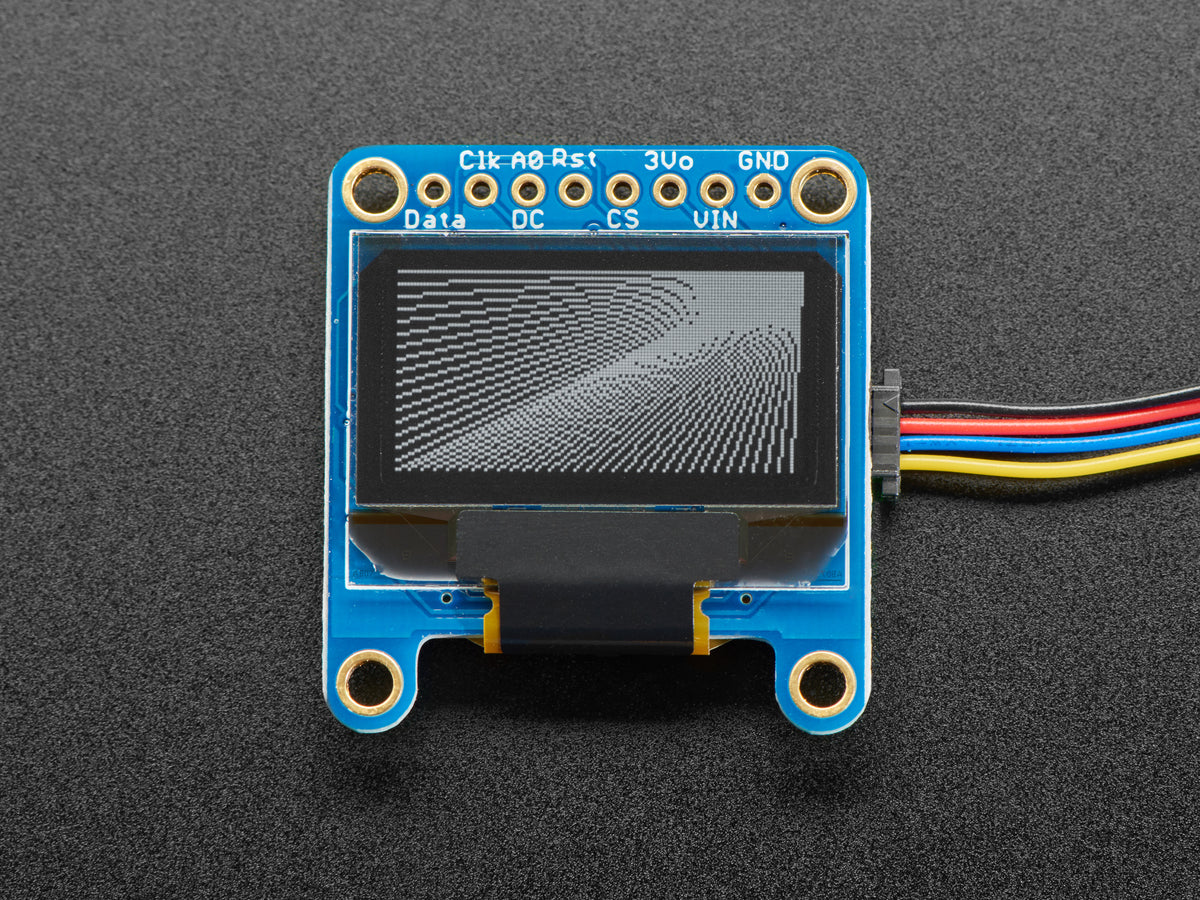

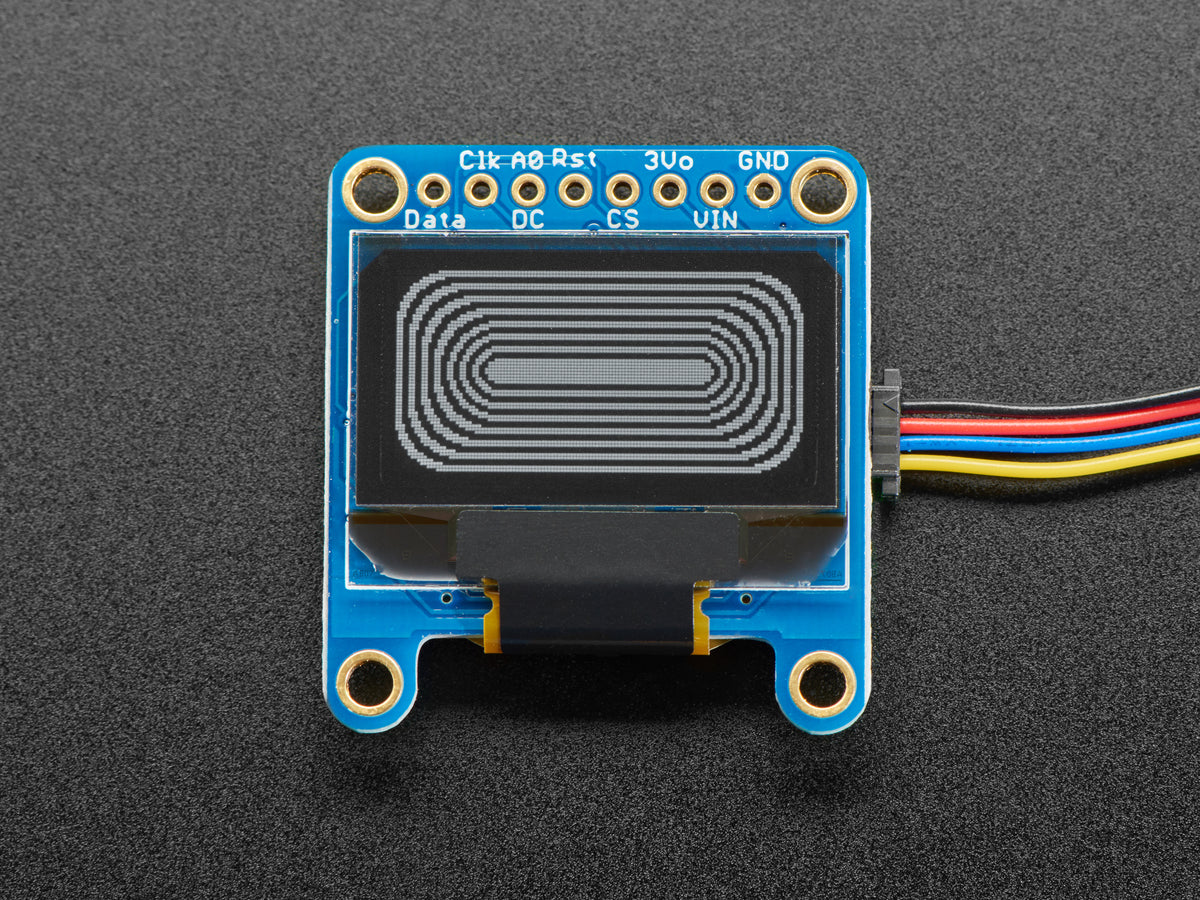

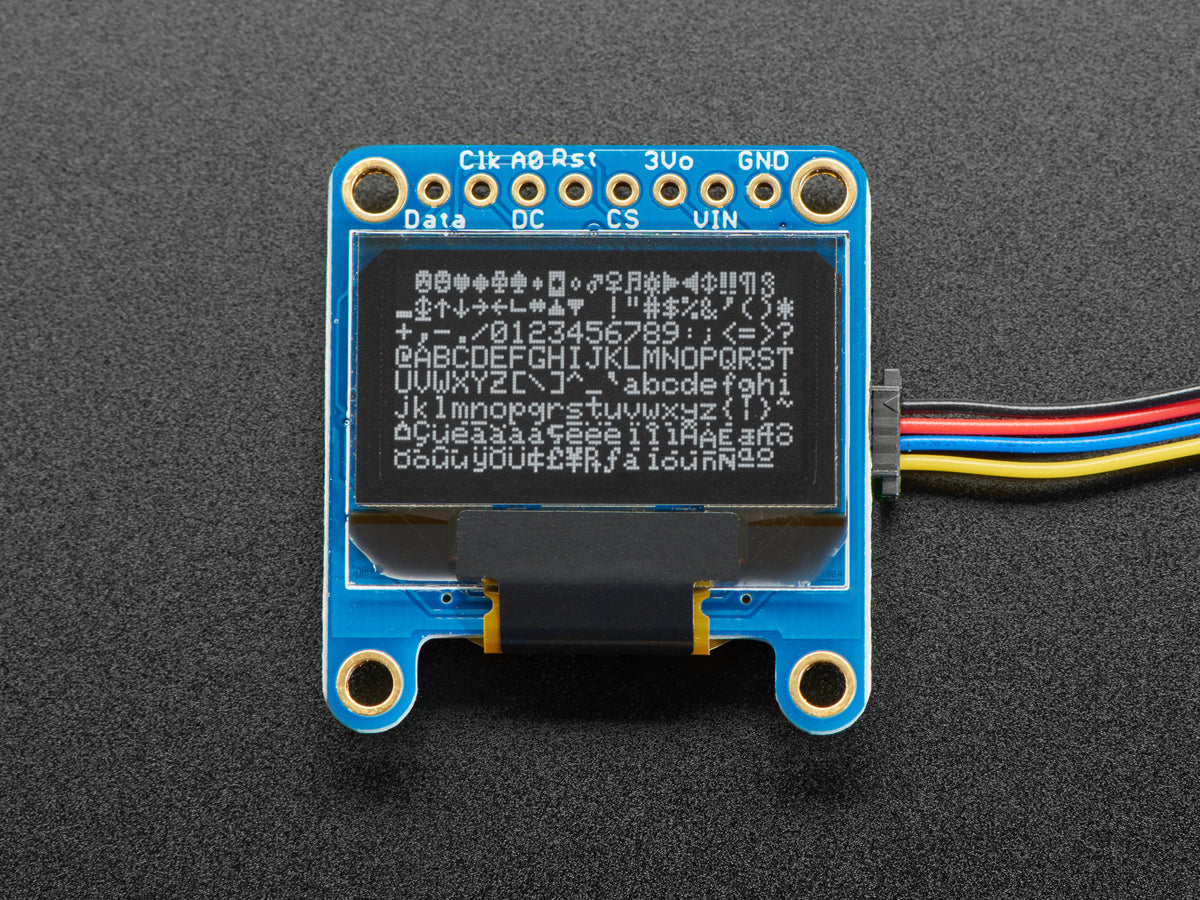

Adafruit 0,96" 128x64 OLED-Grafikdisplay, monochrom, STEMMA QT, 326

Diese Displays sind mit einer Displaydiagonalen von etwa 1" klein, aber aufgrund des hohen Kontrasts des OLED-Displays sehr gut lesbar. Es besteht aus 128 x 64 einzelnen weißen OLED-Pixeln, wodurch keine Hintergrundbeleuchtung erforderlich ist. Dies reduziert die für den Betrieb des Displays erforderliche Leistung und bewirkt den hohen Kontrast.

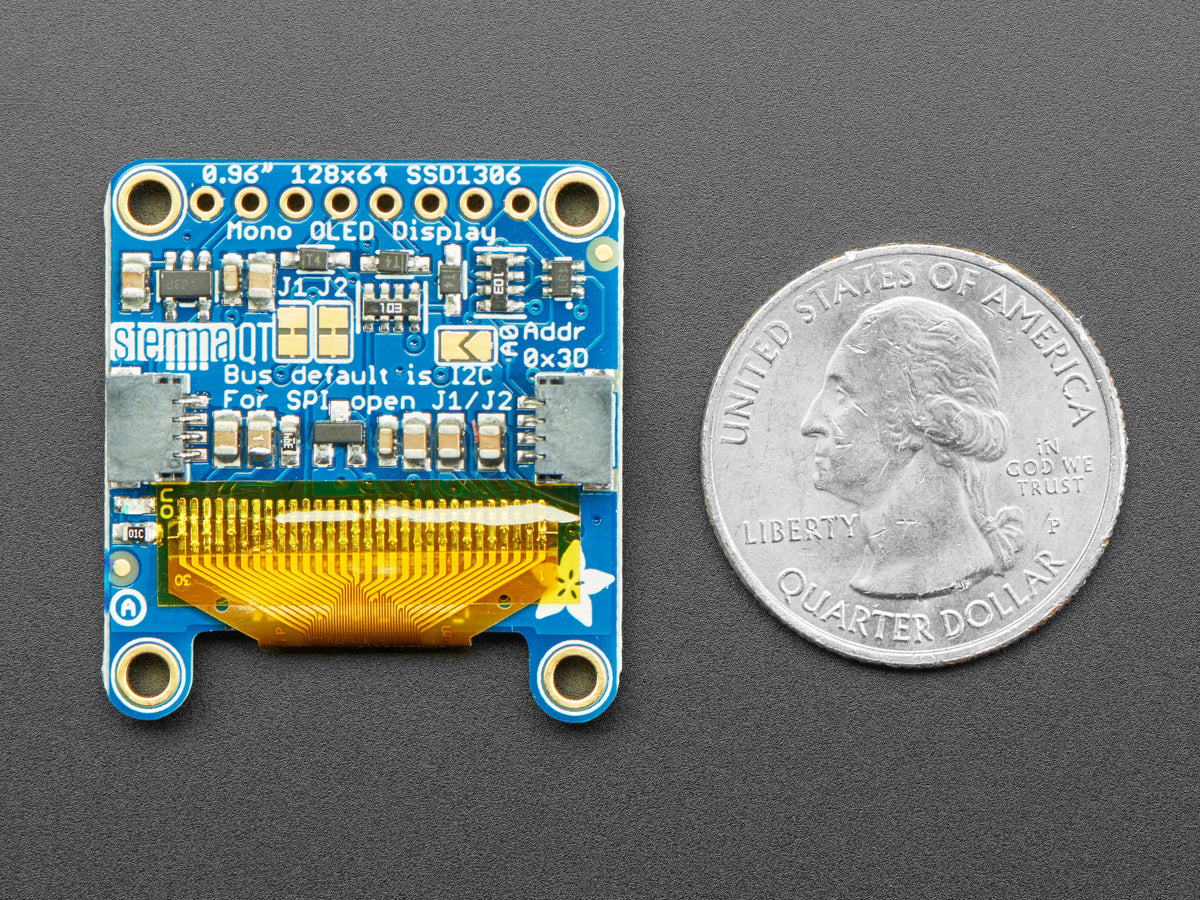

Dieses Board kann entweder per SPI- oder I2C-Schnittstelle verwendet werden - wählbar durch Trennen zweier Leitungen auf der Rückseite. Das Design ist komplett 5V-fähig, mit integriertem Spannungsregler und eingebautem Pegelwandler. Es ist einfacher als je zuvor, eine direkte Verbindung zum 3V- oder 5V-Mikrocontroller herzustellen, ohne dass ein Pegelumsetzer benötigt wird.

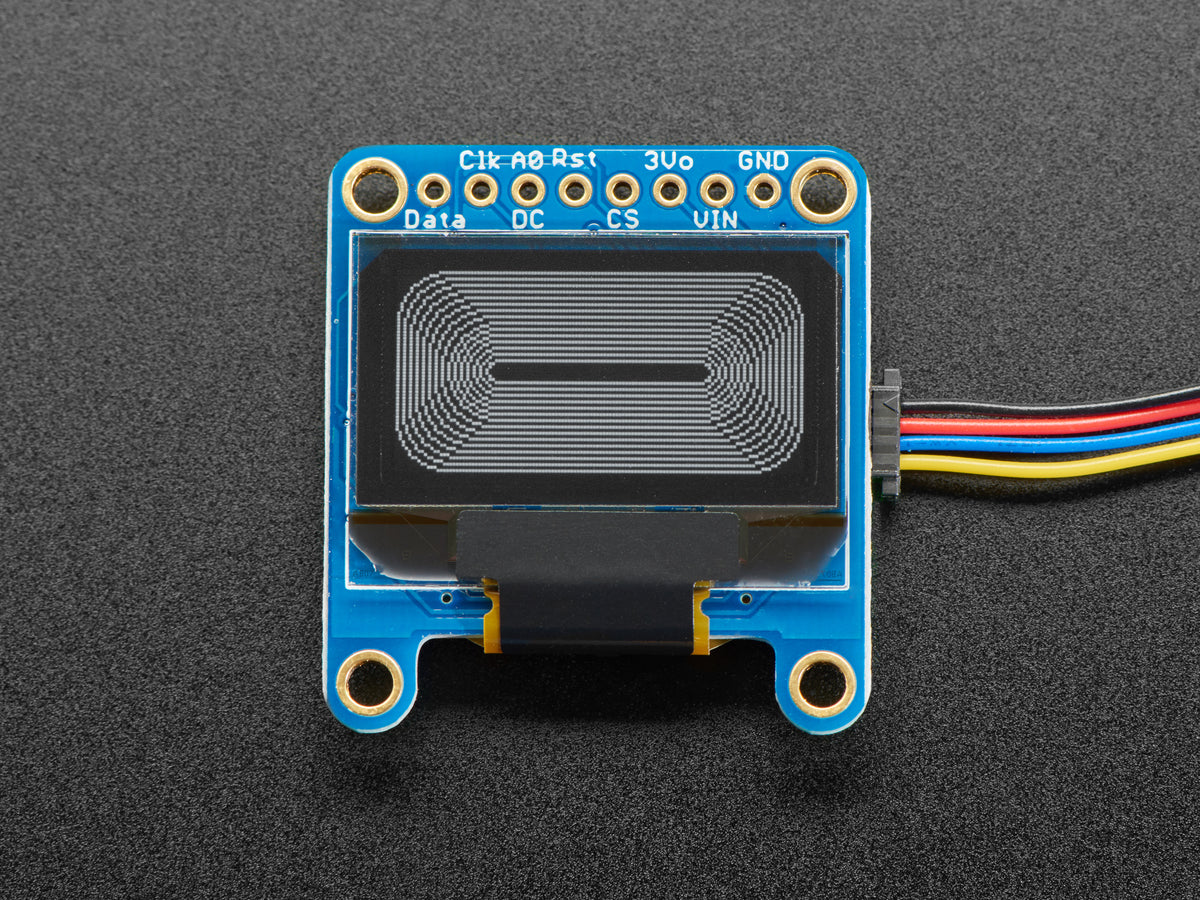

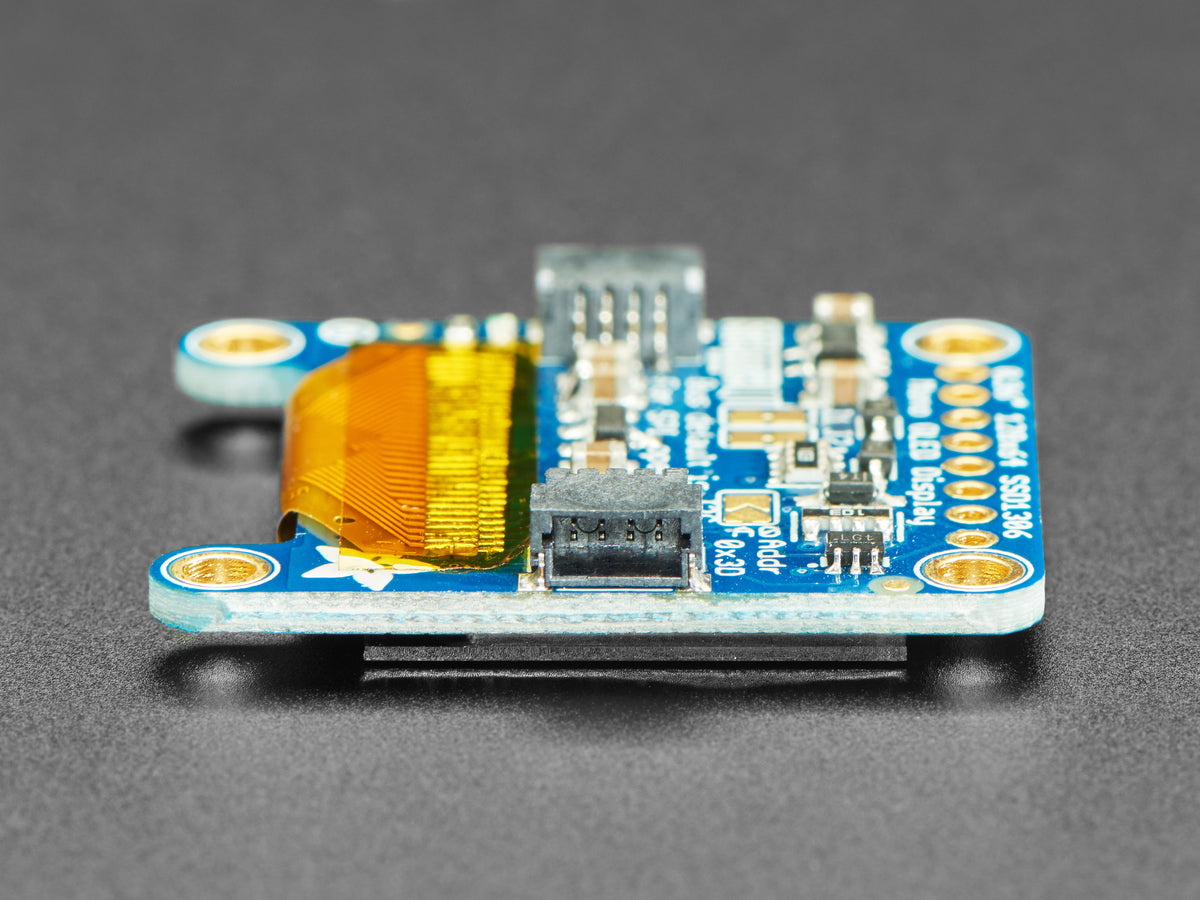

Das Design des Displays wurde im August 2020 angepasst, sodass es nun ohne löten zu müssen betrieben werden kann. Auf der Rückseite befinden sich hierfür zwei STEMMA QT bzw. Qwiic-kompatible Anschlüsse, um das Display per I2C ansteuern zu können.

EagleCAD-PCB-Dateien, Fritzing und Datenblätter findest du im Produkt-Tutorial
