Adafruit 24-Kanal 12-Bit PWM LED-Treiber, SPI-Schnittstelle, TLC5947, 1429

24-Kanal 12-Bit PWM LED-Treiber TLC5947 – SPI Interface

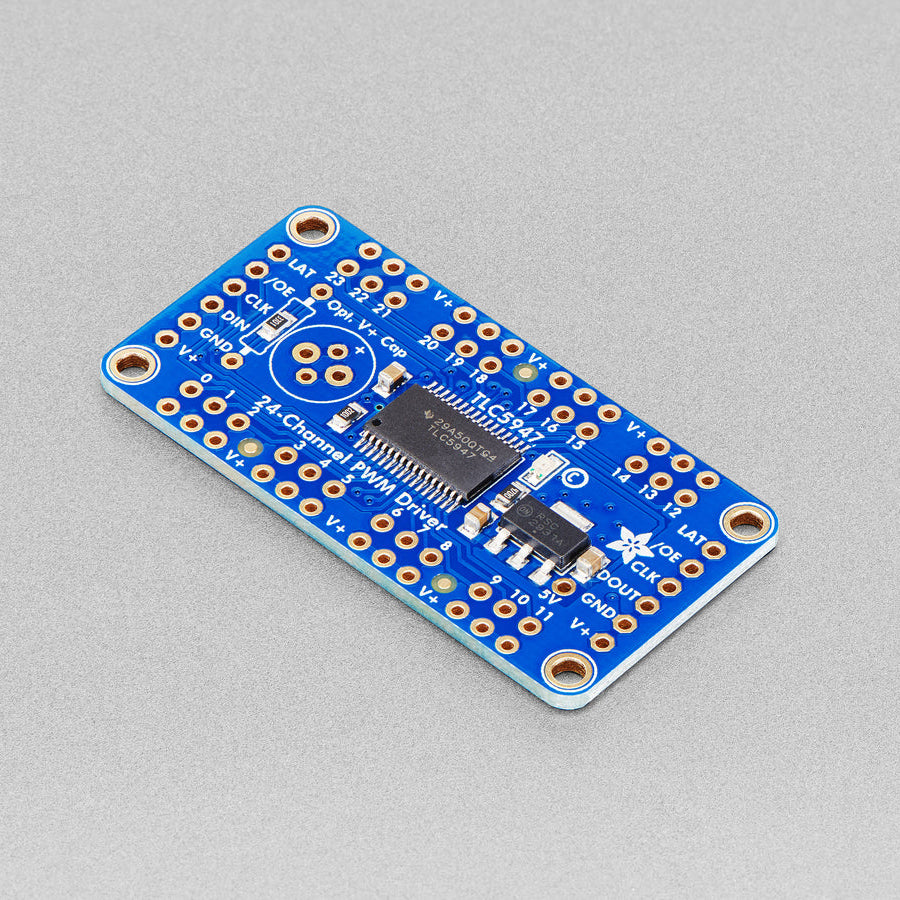

Du willst richtig viele LEDs steuern? Dann ist dieses Breakout-Board mit dem TLC5947 genau das Richtige für dich!

• 24 unabhängige PWM-Kanäle à 12 Bit – ideal für LED-Steuerung (nicht für Servos!)
• Kaskadierbar: Dank SPI-Schnittstelle kannst du beliebig viele Boards hintereinanderschalten (sofern du genug Strom hast)
• Konstantstrom-Ausgabe (Open Drain): Jeder Kanal bekommt gleich viel Strom – kein Helligkeitsverlust bei Spannungsschwankungen
• Strom pro Kanal einstellbar: Mit dem Vorwiderstand (z.B. 3,3kΩ für ca. 15mA) passt du den Wert easy an
• Kinderleichte Ansteuerung: Nutze nur drei SPI-Pins am Mikrocontroller für DIN, CLK und LAT – schnell mit Arduino-Bibliothek startklar
• Praktische Extras: 5V Low-Dropout-Regler samt Verpolungsschutz, „Power Good“-LED, Vorwiderstand und vier Befestigungslöcher inklusive
• V+ Eingang: 5–30V DC, maximal ca. 30V für deine LEDs
• Open Drain: Zum Schalten digitaler Verbraucher einfach Pullup-Widerstand nutzen

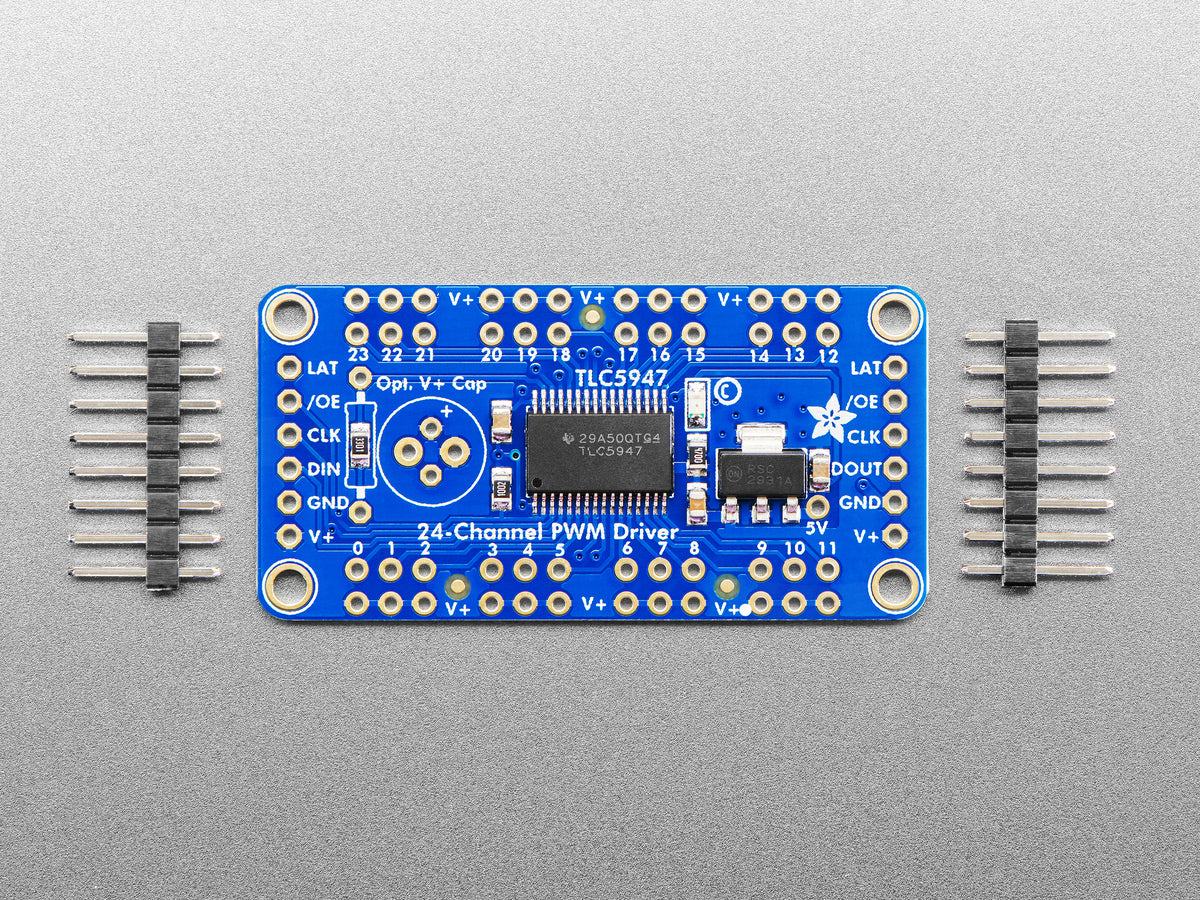

Mitgelieferte Stiftleiste einfach anlöten, dann kannst du das Board bequem auf ein Breadboard stecken.
