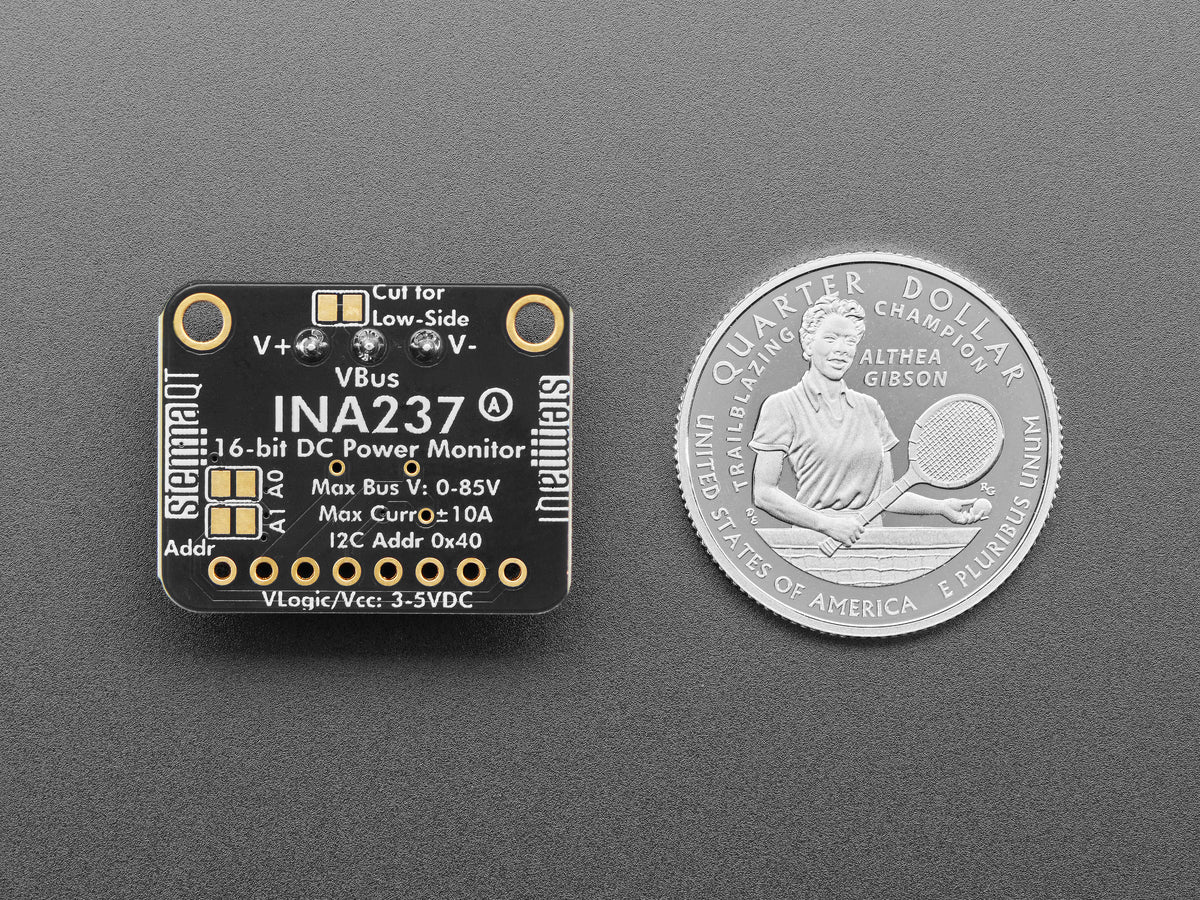

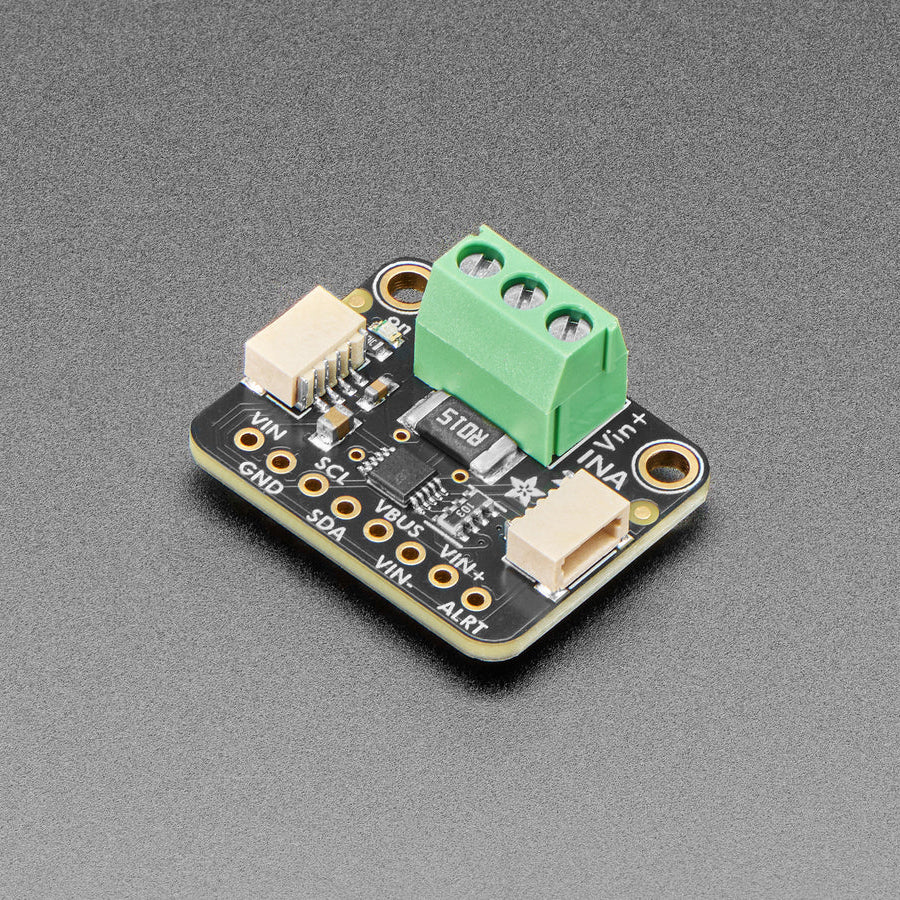

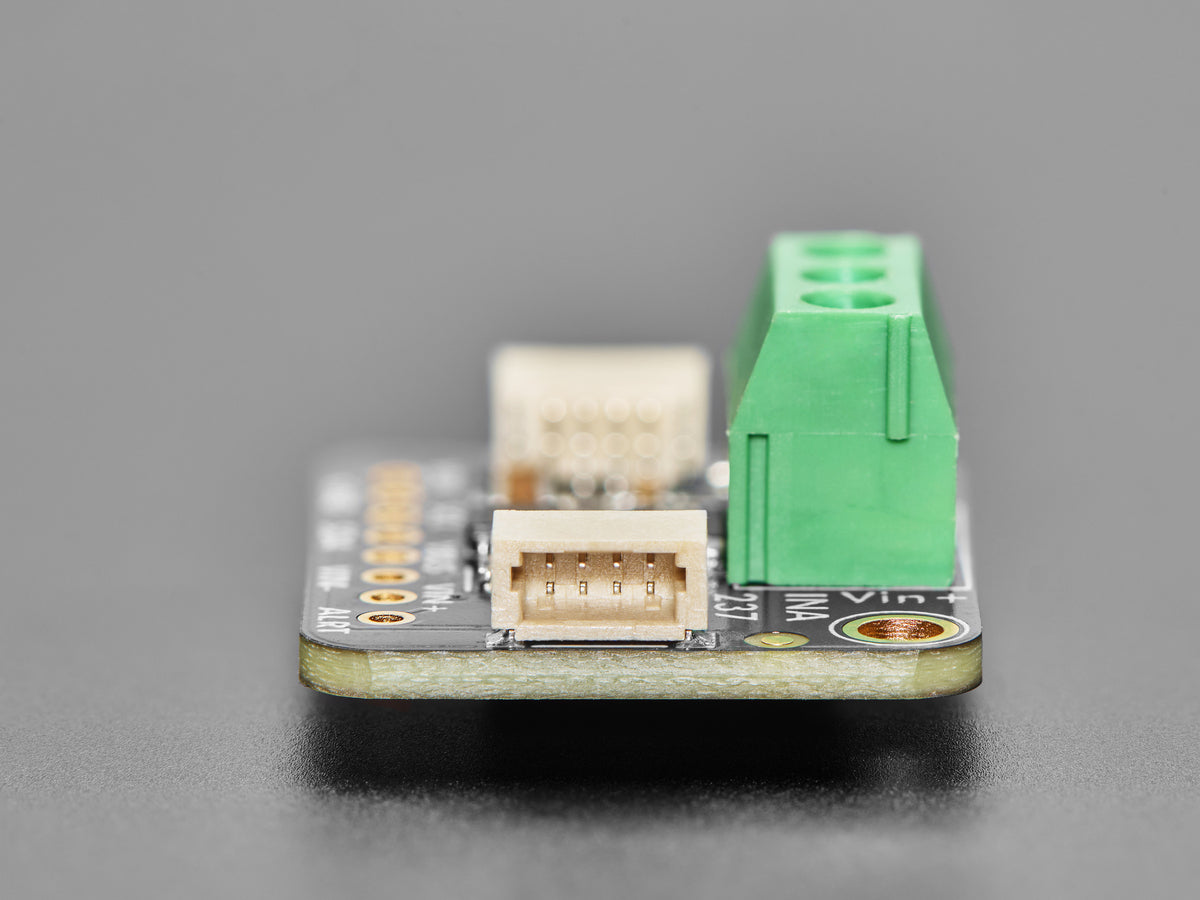

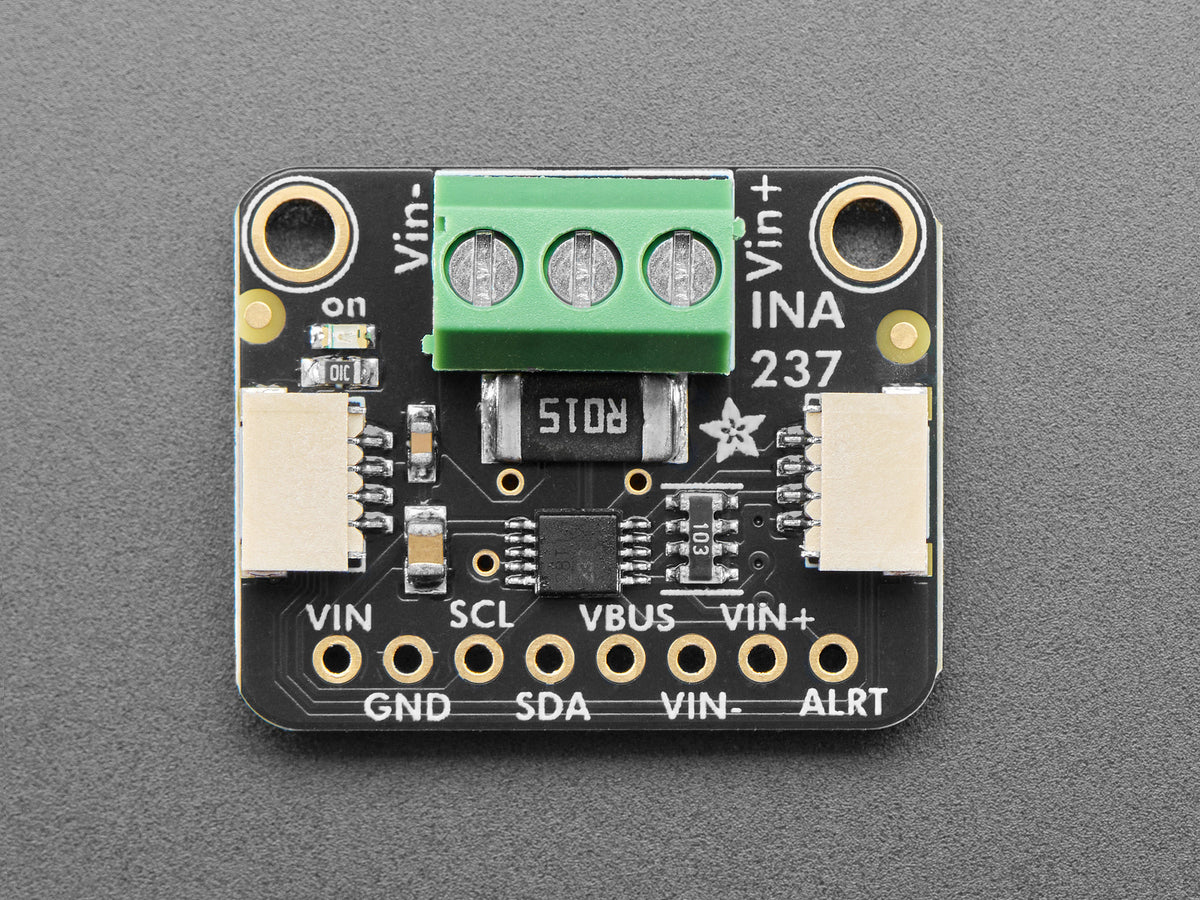

Adafruit INA237 85V 10A 16-Bit Sensor zur Strom-, Spannungs- und DC-Leistungsüberwachung, STEMMA QT, 6340

Messe präzise Strom, Spannung und Leistung – high- oder low-side – bis zu +85V Busspannung. Der 16‑Bit‑ADC und der präzise 15 mΩ Shunt liefern dir zuverlässige Daten direkt über I2C.

Produktfeatures:

• Breiter Bereich: bis 85V, bis 10A (≈0,15 mA/LSB) oder fein bis 2,75A (≈42 µA/LSB)
• 16‑Bit Auflösung, ca. <1% Genauigkeit, 0,3% Gain‑Error, ±50 µV Offset
• Misst Strom, Busspannung und Leistung automatisch
• High- oder Low‑Side ohne Ground‑Probleme
• Kompatibel mit 3V/5V Logik, Arduino, CircuitPython & Raspberry Pi
• I2C mit bis zu 4 Adressen; Alerts, Oversampling & Gain konfigurierbar
• STEMMA QT/Qwiic für lötfreien Start

Mit 3–5V versorgen, I2C anschließen, Last über VIN+/VIN‑ einspeisen. Für High‑Side ist V+ ab Werk mit VBUS gebrückt; für Low‑Side VBUS‑Jumper trennen und VBUS an die höchste Projektspannung legen. Fertige Libraries nehmen dir Skalierung und Rechenarbeit ab.

Hinweise:

• Nicht für AC‑Netzspannungen

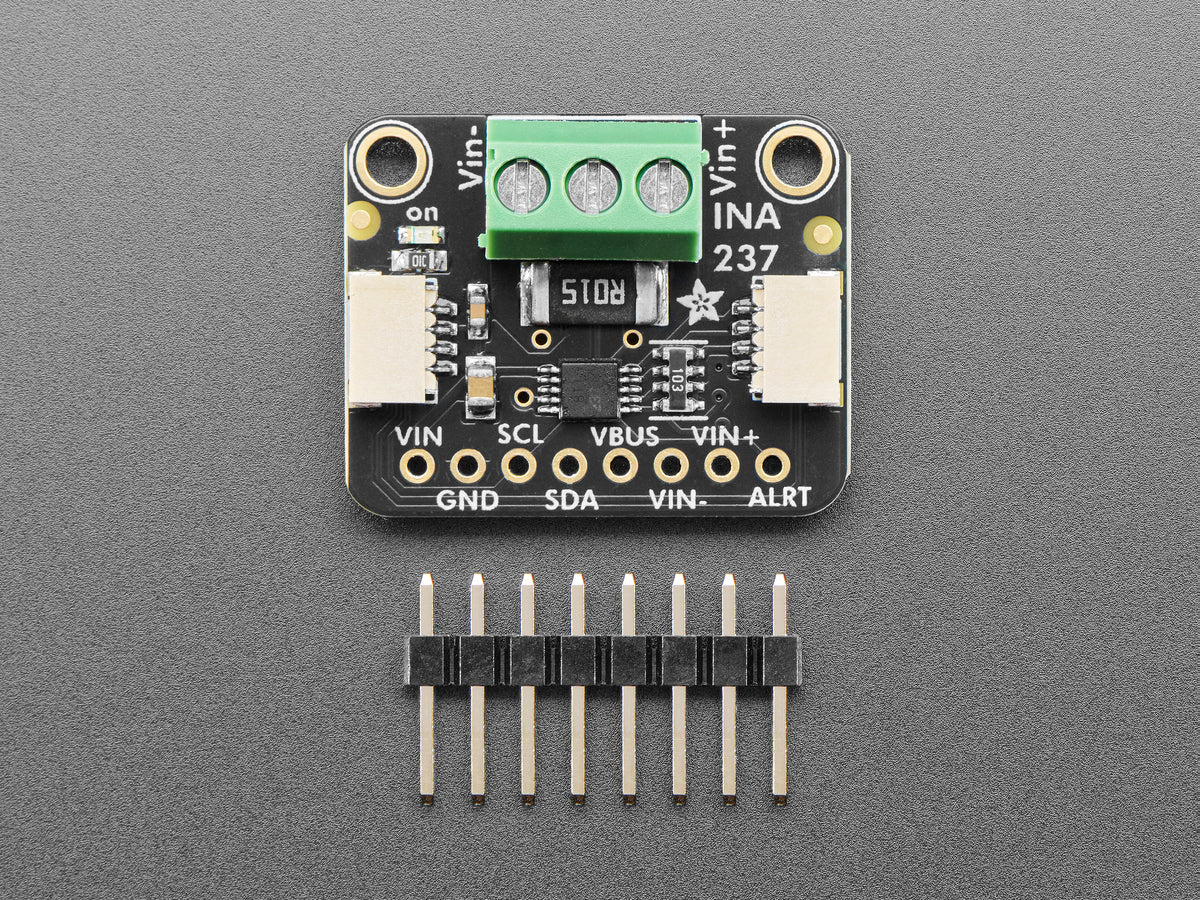

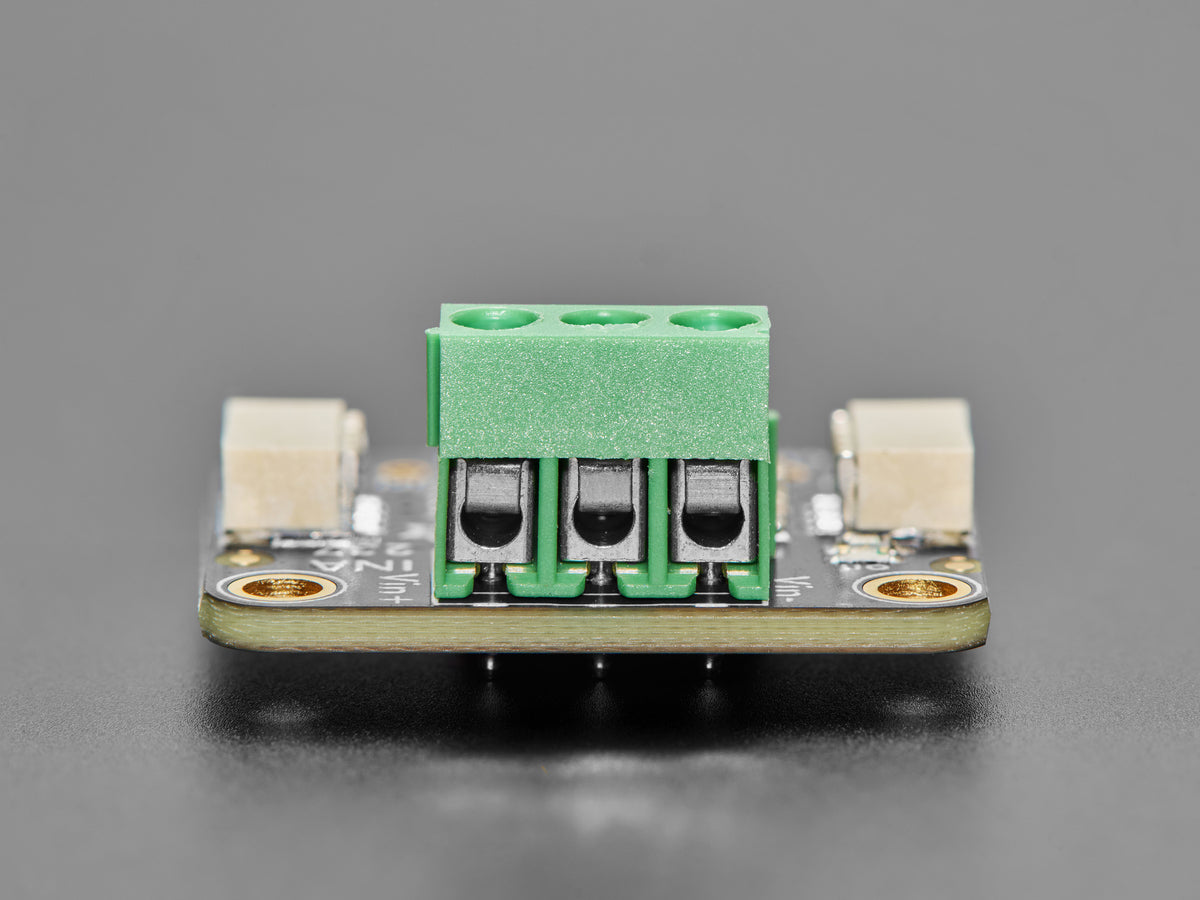

• Inkl. 3,5mm Schraubklemme und Header (leichtes Löten nötig)
• Misst keine Energie/Ladung (im Gegensatz zum INA228)
