Adafruit AD8495 Breakout mit analogem Ausgang, Verstärker für Typ K Thermoelemente, 1778

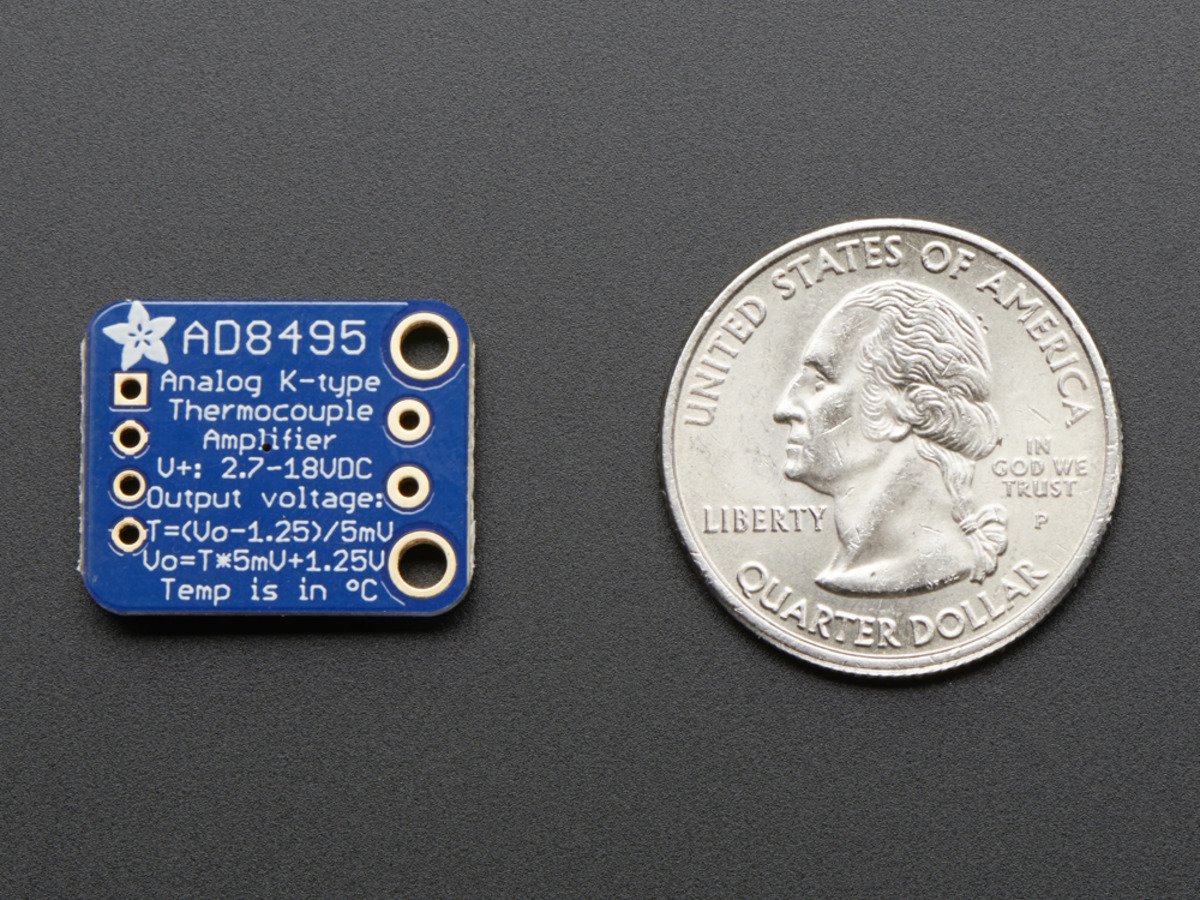

Der AD8495 Typ K Thermoelement-Verstärker von Analog Devices ist so einfach einzusetzen, dass Adafruit alle nötigen Schritte auf der Rückseite der Platine dokumentiert hat.
Das Board wird einer Spannung von 3 V bis 18 V betrieben, am analogen Ausgang OUT lässt sich die Temperatur auslesen. Die Umrechnung von der Spannung zur Temperatur ist, wie folgt:

Temperatur = (Vout - 1,25 V) / 0,005 V/˚C

Bei einer Ausgangsspannung von z.B. 1,5 V erhalten wir demnach folgendes Ergebnis: (1,5 V - 1,25 V) / 0,005 V/˚C = 50˚C

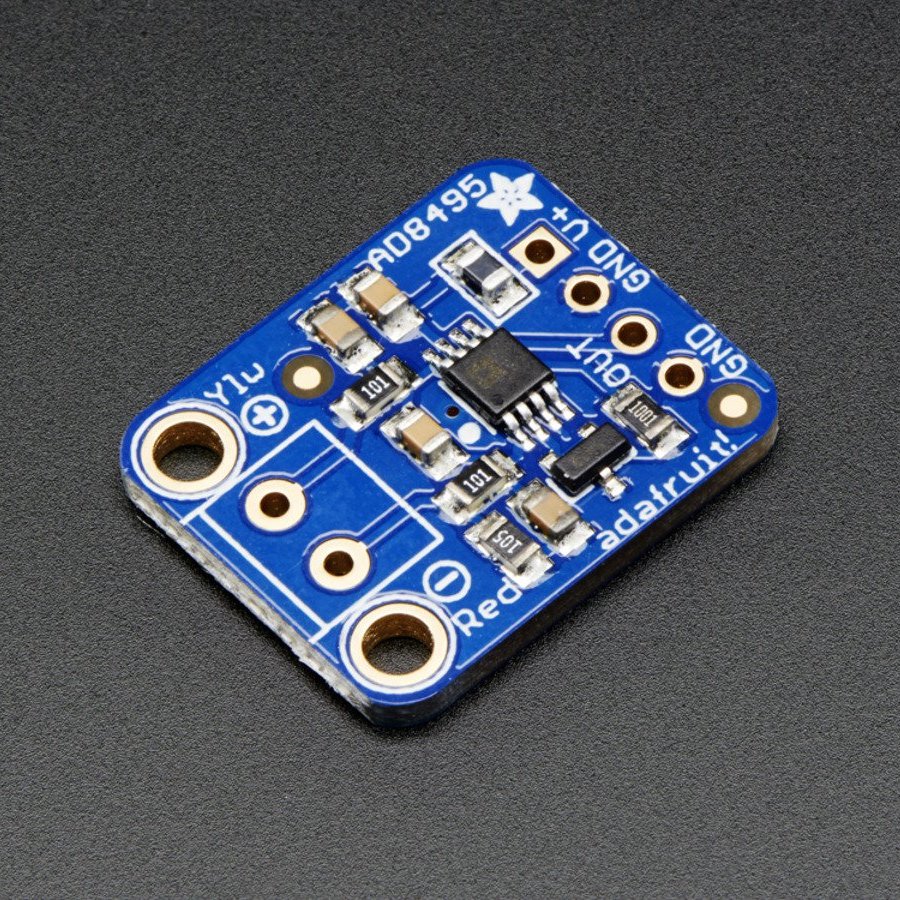

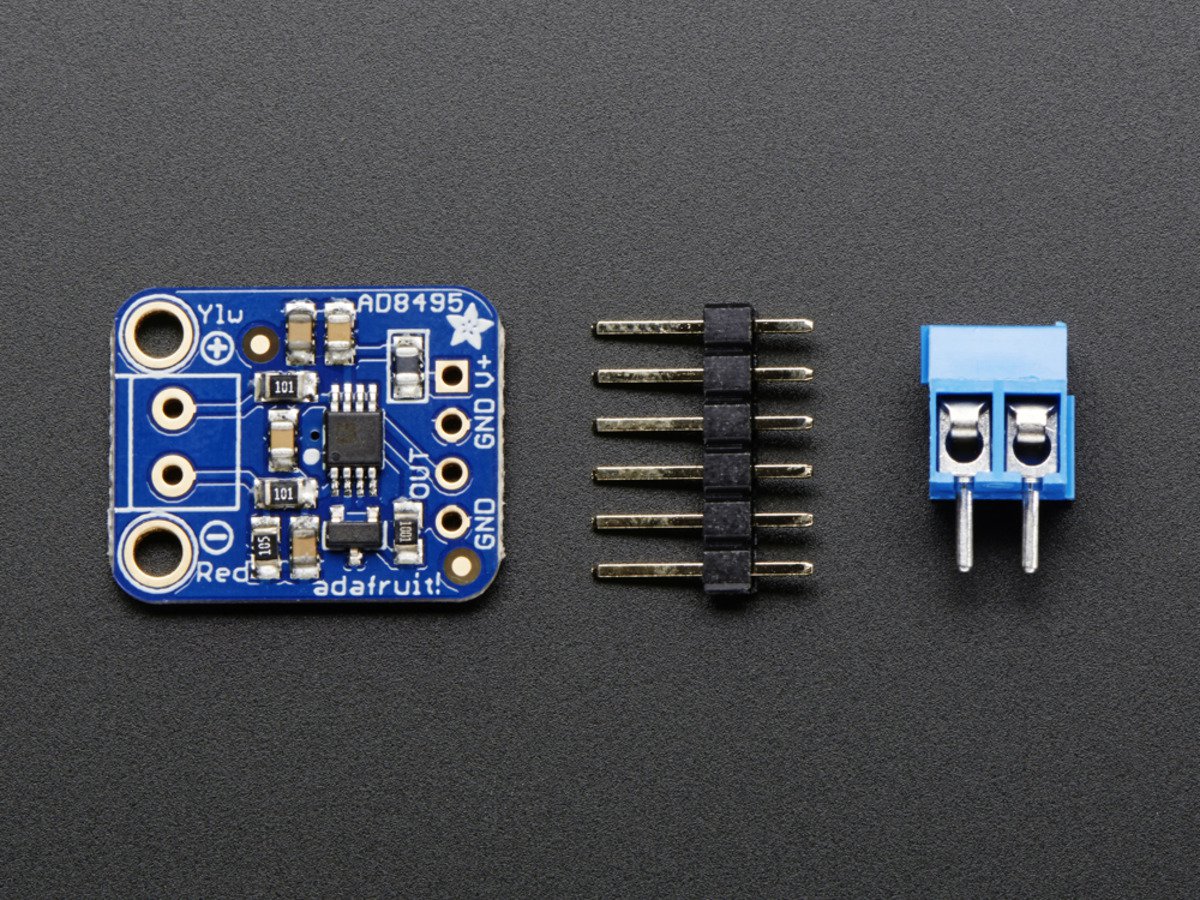

Im Lieferumfang ist das Board, eine Anschlussklemme zum Anschluss des Thermoelements und eine Stiftleiste enthalten, die bei Bedarf von Ihnen angelötet werden können. Auf der Platine befindet sich neben dem AD8495 auch ein TLVH431 Chipsatz, der eine präzise Referenzspannung von 1,25 V liefert. Bitte beachten Sie, dass sich diese Modul lediglich mit Thermoelementen des Typs K verwenden lässt!
Sofern das Thermoelement für den Messbereich ausgelegt ist, sind bei 5 V Betriebsspannung Messungen von -250°C bis +750°C (0 bis 5 V) und bei 3,3 V Messungen von -250°C bis +410°C (0 bis 3,3 V) möglich.
