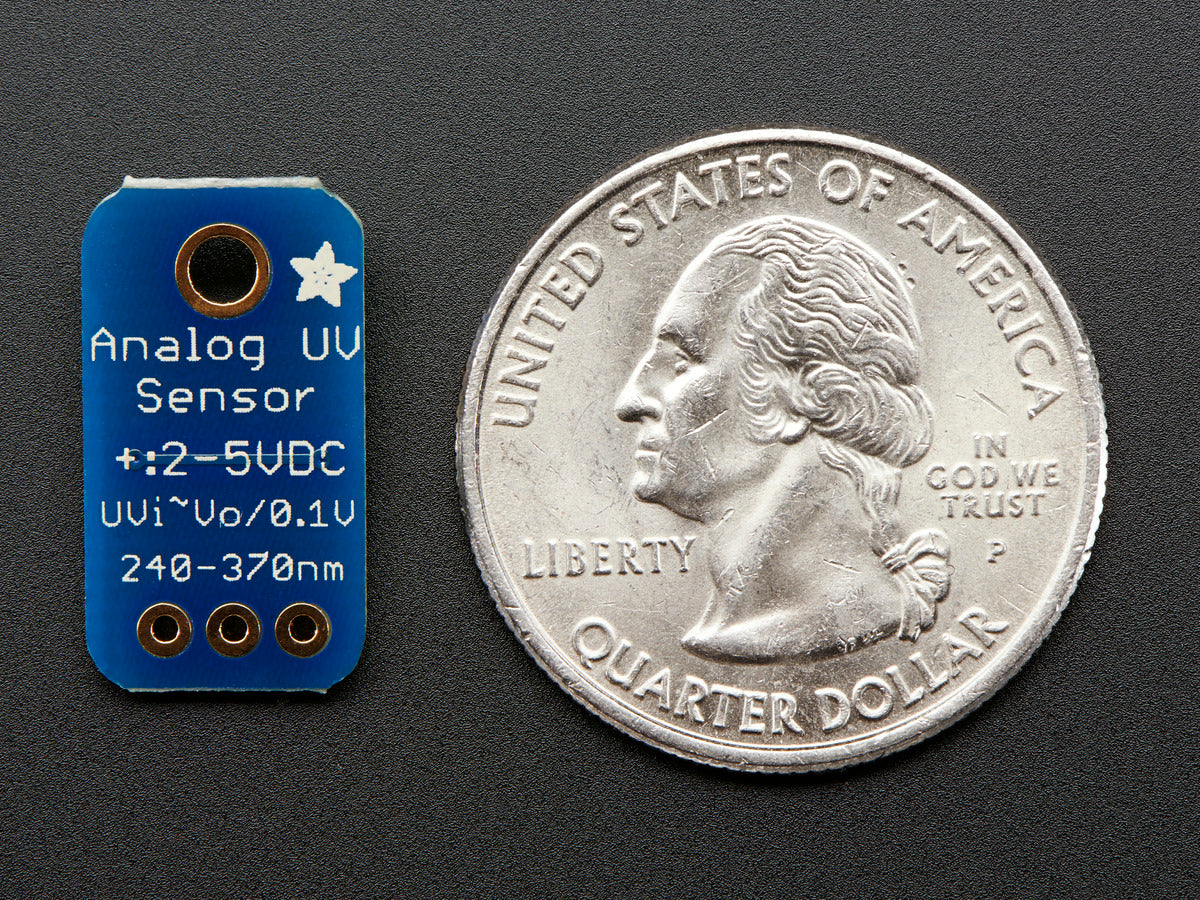

Adafruit GUVA-S12SD Breakout, analoger UV-Lichtsensor, 1918

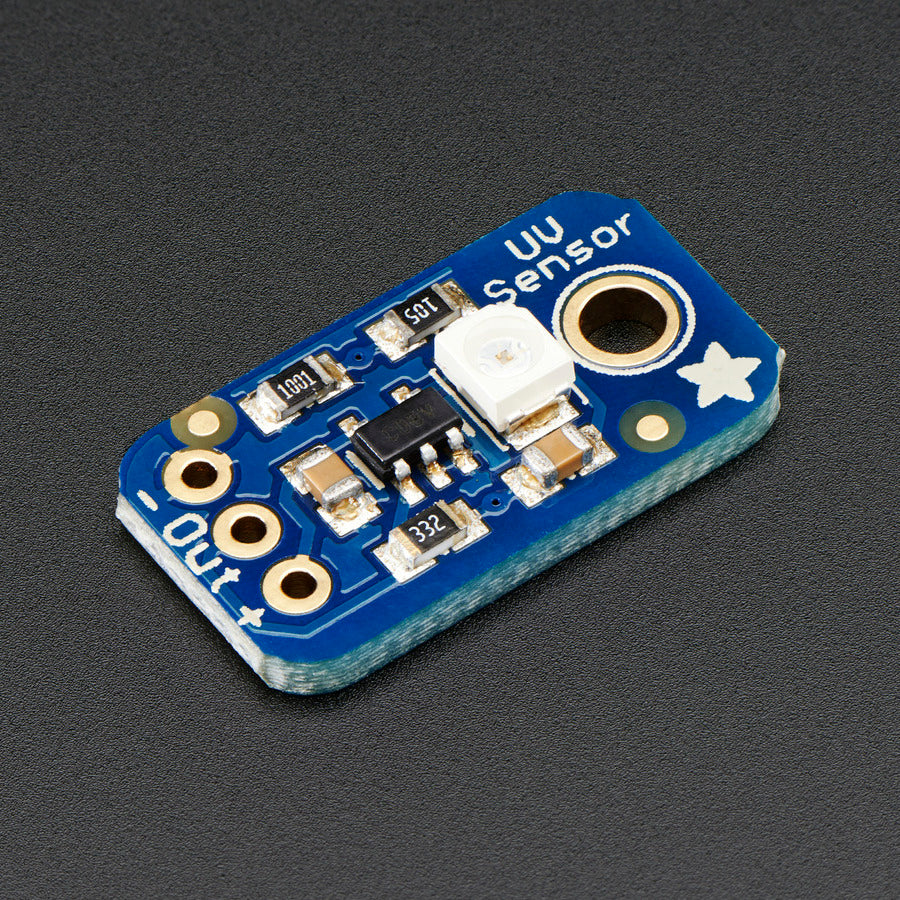

Das Adafruit GUVA-S12SD Breakout Board verfügt über einen UV-Sensor, der Licht im Spektrum von 240 - 370 nm detektiert. Das messbare Spektrum umfasst den UVB- und den Großteil des UVA-Bereichs. Da die Signalstärke des Sensors sehr gering ist, befindet sich ein Operationsverstärker auf der Platine, die das Signal auf ein messbares Spannungsniveau hebt.

Zur Ansteuerung des Sensors müssen Sie lediglich V+ mit einer Spannung zwischen 2,7 V und 5,5 V und GND mit der Masser verbinden. Das Ausgangssignal erhalten Sie an OUT, dabei entspricht die Ausgangsspannung das 4,3-fache des Stroms der Fotodiode in µA: Vo = 4,3 V/µA * Id
Das heißt, dass bei einem Strom von 1 µA (9 mW/cm^2) eine Spannung von 4,3 V am Ausgang anliegt.
Zur Berechnung des UV-Indexes teilen Sie die Ausgangsspannung einfach durch 0,1V. Eine Ausgangsspannung von 0,5 V entspricht also einem UV-Index von 5.
