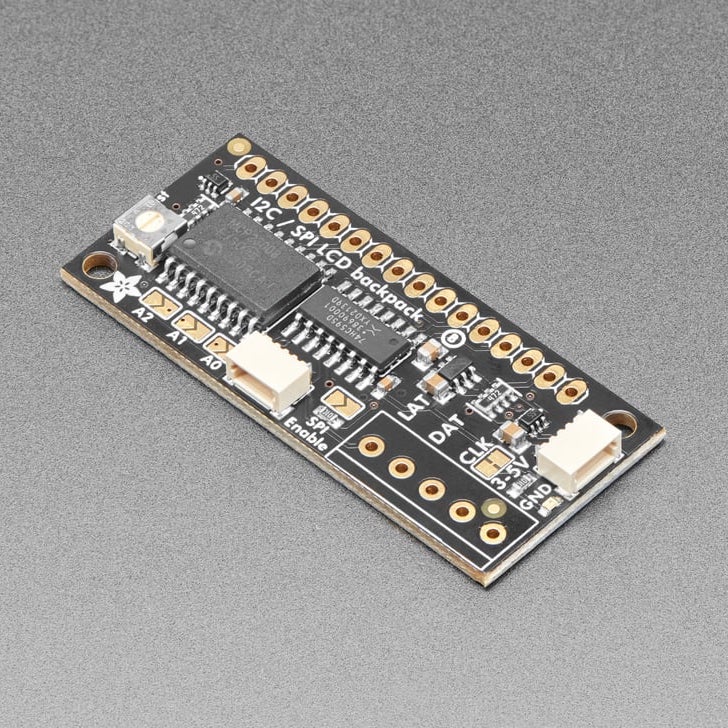

Adafruit I2C/SPI LCD Backpack, STEMMA QT/Qwiic, 292

Zeichen-LCDs sind eine unterhaltsame und einfache Möglichkeit, Deinem Mikrocontroller-Projekt eine Stimme zu geben. Sie sind weit verbreitet und einfach zu bekommen, in unzähligen Farben und Größen erhältlich. Wir haben Anleitungen zum Umgang mit Zeichen-LCDs mit einem Arduino (oder ähnlichem Mikrocontroller) verfasst, aber festgestellt, dass die Anzahl der benötigten Pins zur Steuerung des LCDs, besonders bei ehrgeizigen Projekten, einschränkend sein kann. Daher wollten wir ein 'Backpack' entwickeln, das die Anzahl der Pins reduziert, ohne viel Kosten zu verursachen.

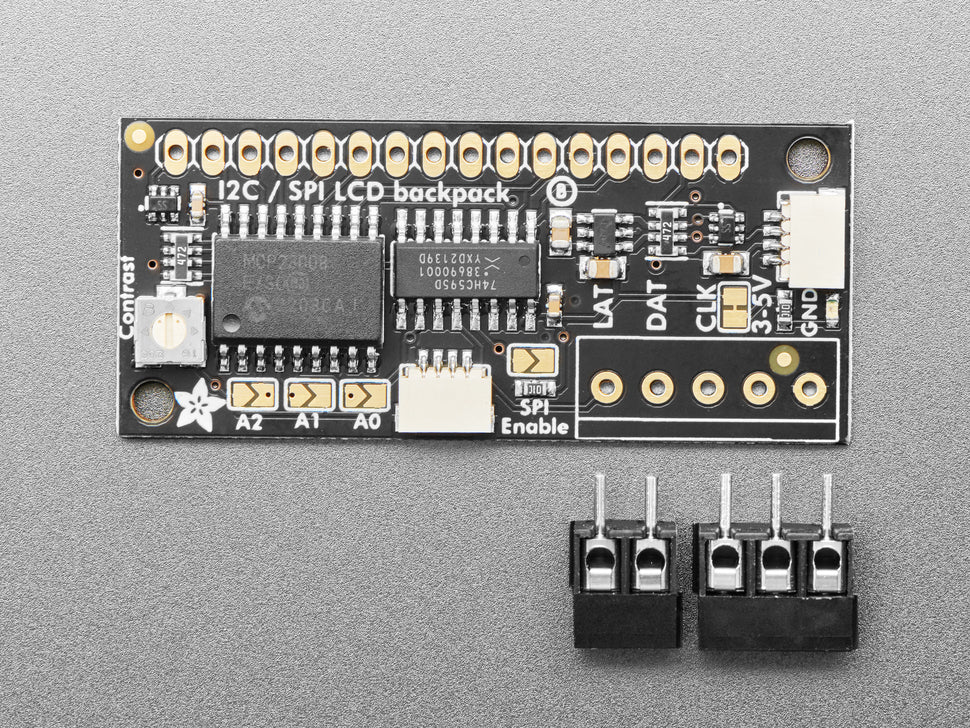

Durch die Verwendung einfacher I2C- und SPI-Eingabe-/Ausgabenerweiterer haben wir die Anzahl der Pins reduziert und gleichzeitig die Schnittstelle zum LCD einfach gehalten. Für I2C werden nur 2 Pins benötigt, für SPI 3. Für Arduino- und CircuitPython/Python-Anwender bieten wir eine einfach zu bedienende Bibliothek an, die rückwärtskompatibel mit Projekten ist, die die '6-Pin'-Verdrahtung verwenden. Dieses Backpack wird mit einem 2-Pin- und 3-Pin-Klemmenblock geliefert, wie abgebildet (Du kannst es zusammensetzen, um einen 5-Pin-Klemmenblock zu erstellen und dann am Backpack anlöten, für eine einfache Verkabelung).

Dieses Backpack funktioniert mit jedem 'Standard' Zeichen-LCD, von 8x1 bis 20x4, solange sie einen 16-Pin-Einzeiligen-Anschluss oben haben. Wir führen einige LCDs, die gut funktionieren. Wir empfehlen unsere blau-weißen 20x4 oder 16x2 LCDs. Beachte, dass es nicht mit 16x2 OLED-Displays funktioniert.

NEU! Dieses Backpack kommt seit dem 8. Februar 2023 mit einer großen Überarbeitung, die viele Verbesserungen mit sich bringt:

• Wir haben eine 3-5V Boost-Schaltung hinzugefügt, so dass Du dieses Backpack selbst mit 3V Strom und Logik verwenden kannst, um ein 5V LCD anzusteuern und zu betreiben.

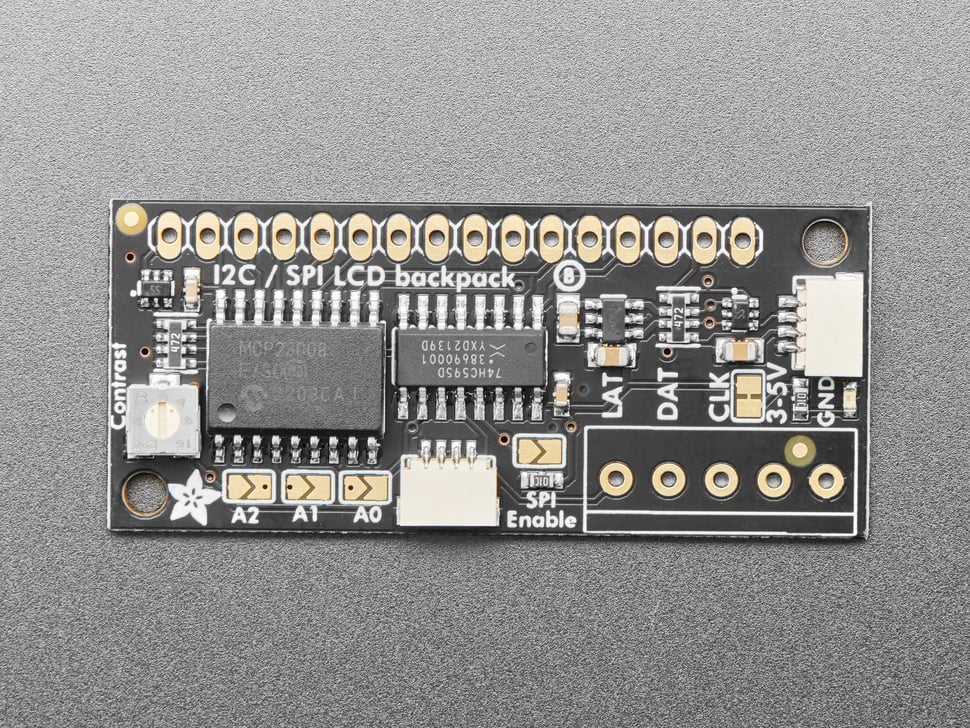

• Das Kontrastpotentiometer ist jetzt viel schöner und einfacher mit einem kleinen Schraubendreher zu drehen.

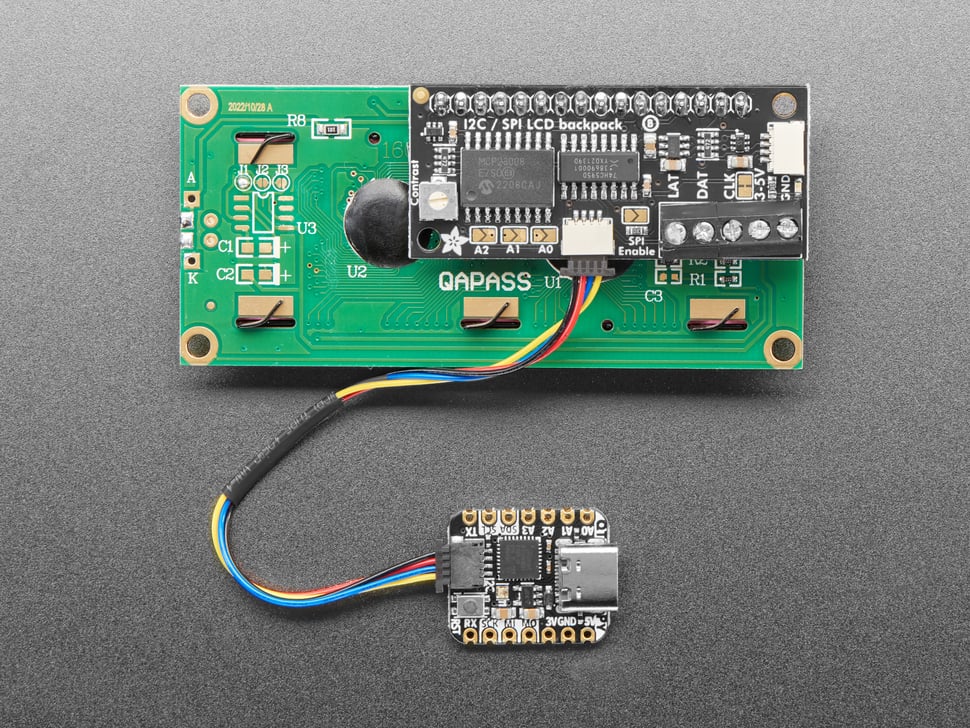

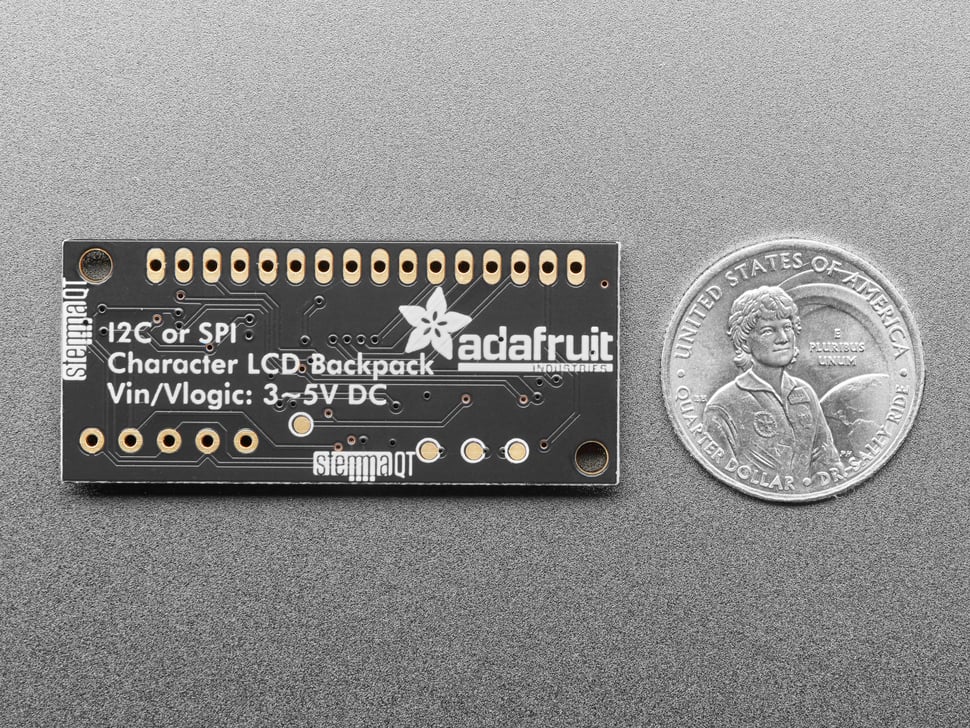

• Hinzugefügt wurden SparkFun qwiic-kompatible STEMMA QT-Anschlüsse für den I2C-Bus, so dass das Anlöten der Ansteuerung entfallen kann. Verkabel einfach deinen bevorzugten Mikrocontroller mit einem STEMMA QT-Adapterkabel. Das QT-Kabel ist nicht enthalten, aber wir haben eine Vielzahl im Shop.

Fortgeschrittene Anwender können das Backpack für allgemeine I/O-Erweiterungen umfunktionieren: Der MCP23008 hat 8 I/O-Pins (7 sind verbunden) mit optionalen Pull-Ups, der SPI 74HC595 hat 7 verbundene Ausgänge.

Für eine detaillierte Anleitung zur Verwendung, einschließlich einer Arduino-Bibliothek, besuche bitte Adafruit.
