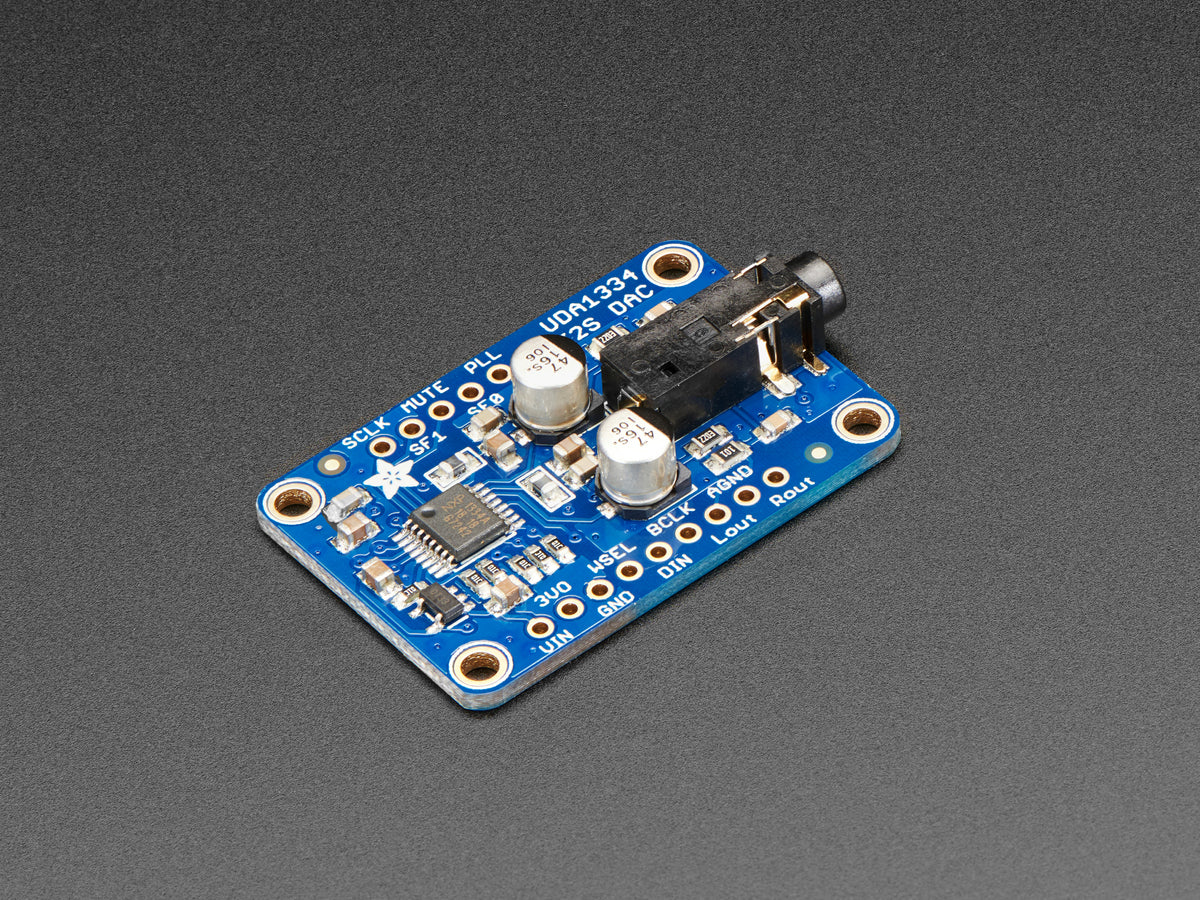

Adafruit I2S Stereodecoder, UDA1334A Breakout Board

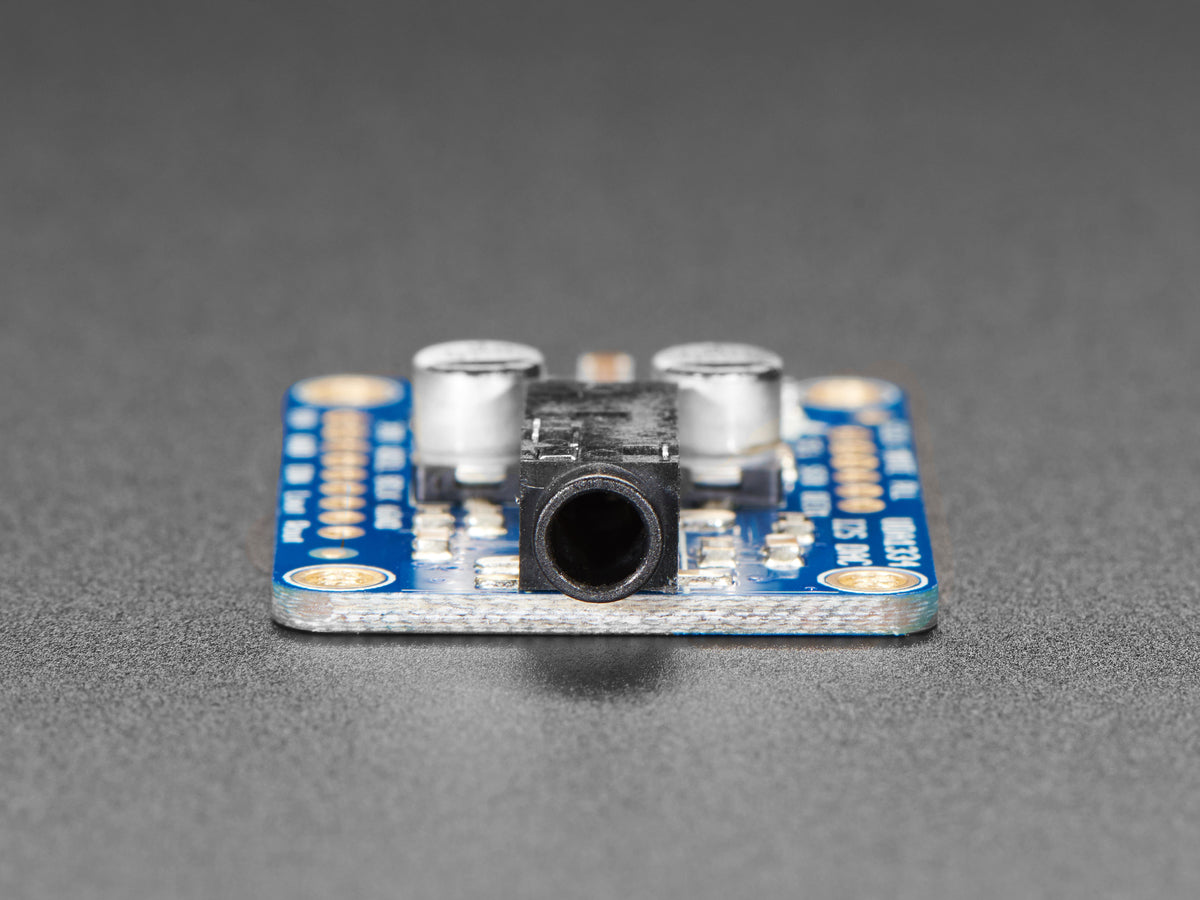

Das UDA1334A I2S Stereo D/A-Wandler Breakout Board von Adafruit ist die ideale Ergänzung für Ihre Anwendung mit I2S Audio-Interface. Der NXP UDA1334A Chipsatz unterstützt sowohl 3,3V als auch 5V-Pegel und unterstützt verschiedene Formate, die sich durch die Verbindung zweier Leitungen einstellen lassen. Der integrierte D/A-Wandler (DAC) liefert in Echtzeit ein analoges Ausgangssignal, das sich über die 3,5mm-Klinkenbuchse in Stereo oder über die Kontaktpins auf der Platine abgreifen lassen. Das Board funktioniert auch mit I2S-Schnittstellen, die keine MCLK-Unterstützung haben, wie z.B. beim Raspberry Pi, da intern ein entsprechendes Taktsignal generiert wird.

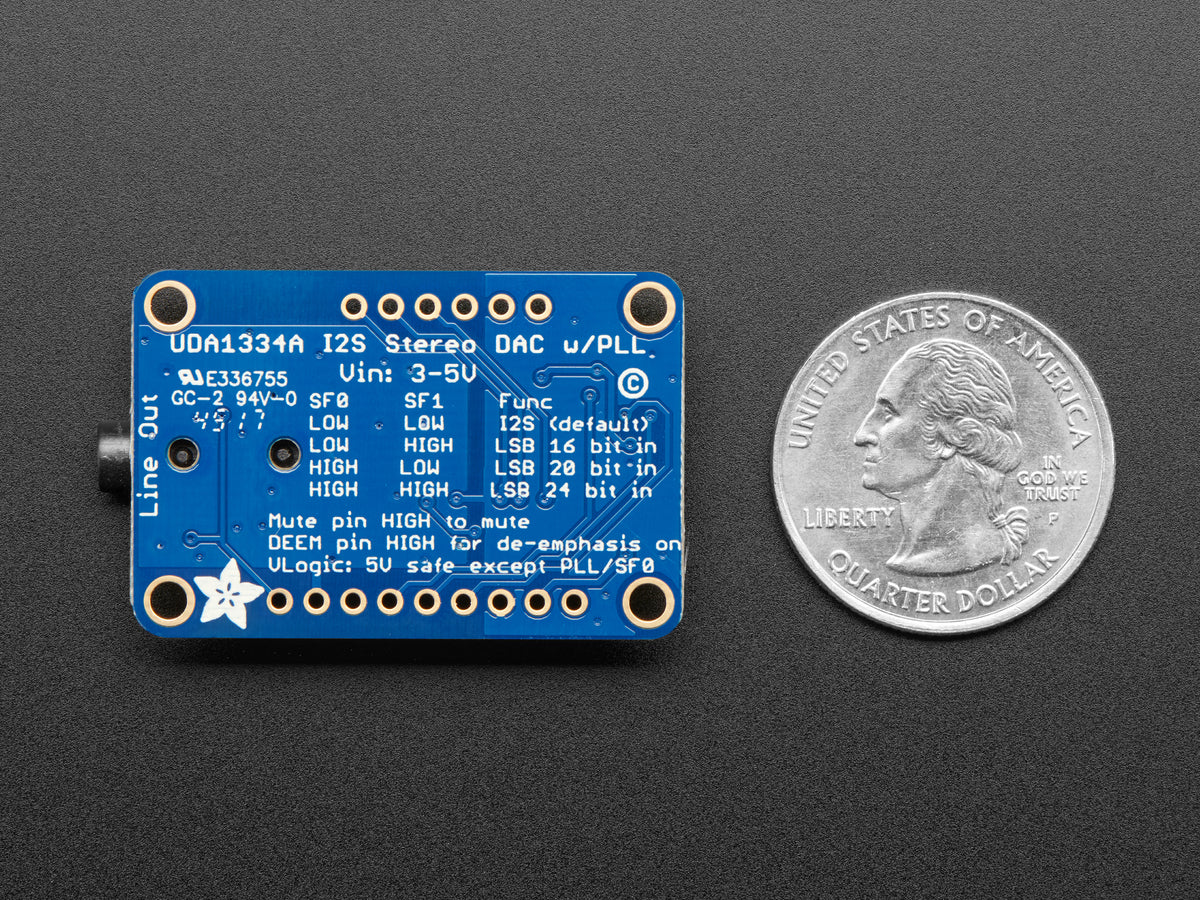

Neben dem klassischen I2S unterstützt der Chipsatz auch die Verarbeitung von 16-Bit, 20-Bit und 24-Bit (LSB) Eingangsdaten. Standardmäßig wird das Taktsignal intern generiert, sodass lediglich folgende Anschlüsse verbunden werden müssen: Data In, Word Select und Bit Clock

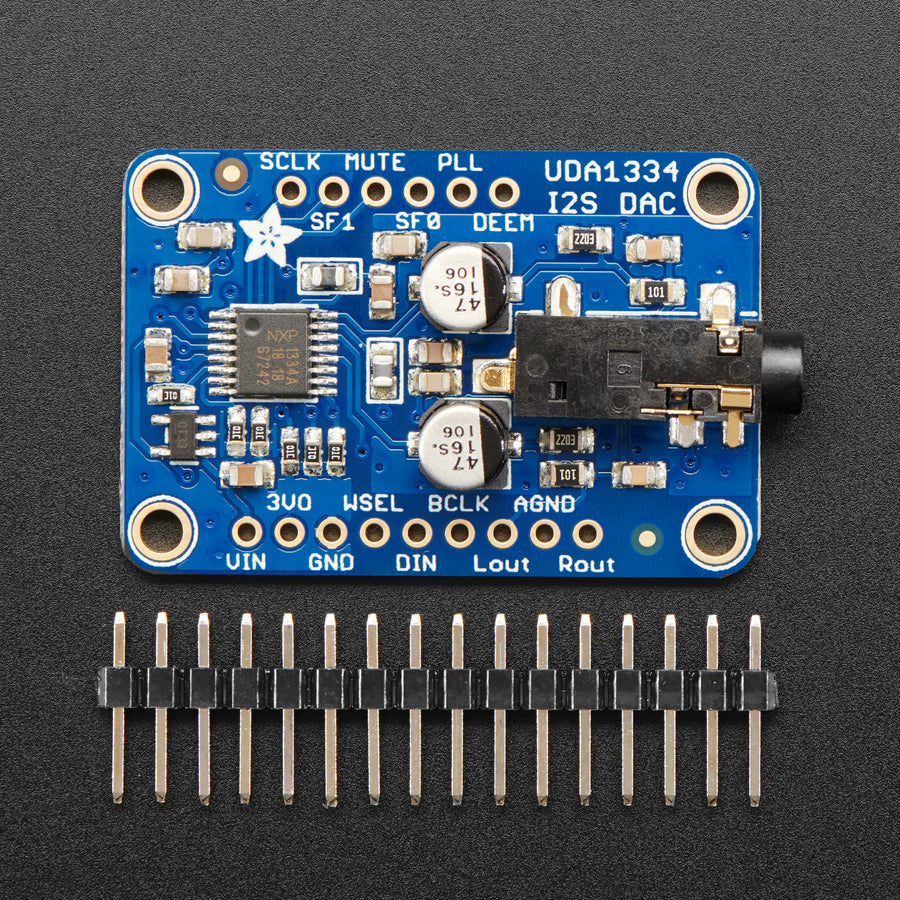

Jedes I2S Stereo DAC Breakout Board wird mit einer Stiftleiste ausgeliefert, die bei Bedarf von Ihnen angelötet werden kann.
