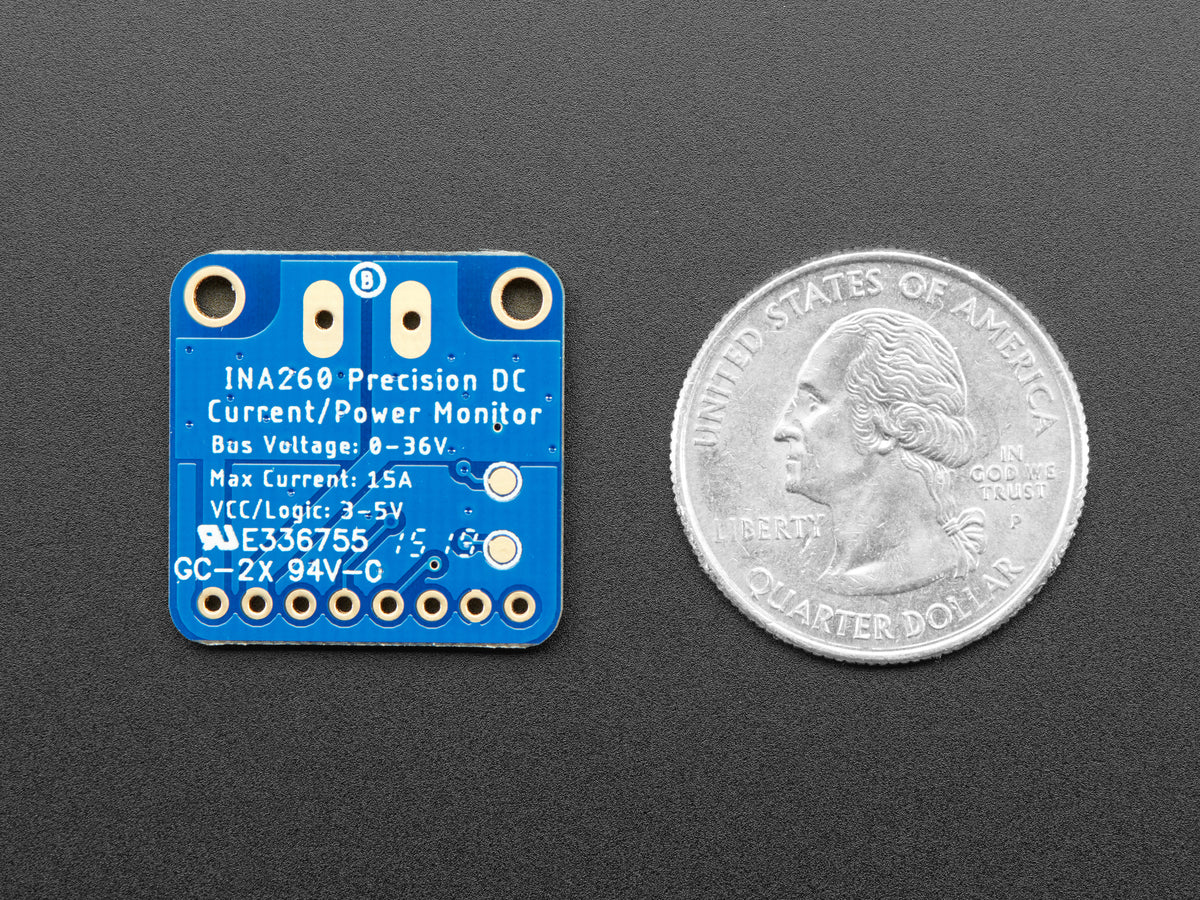

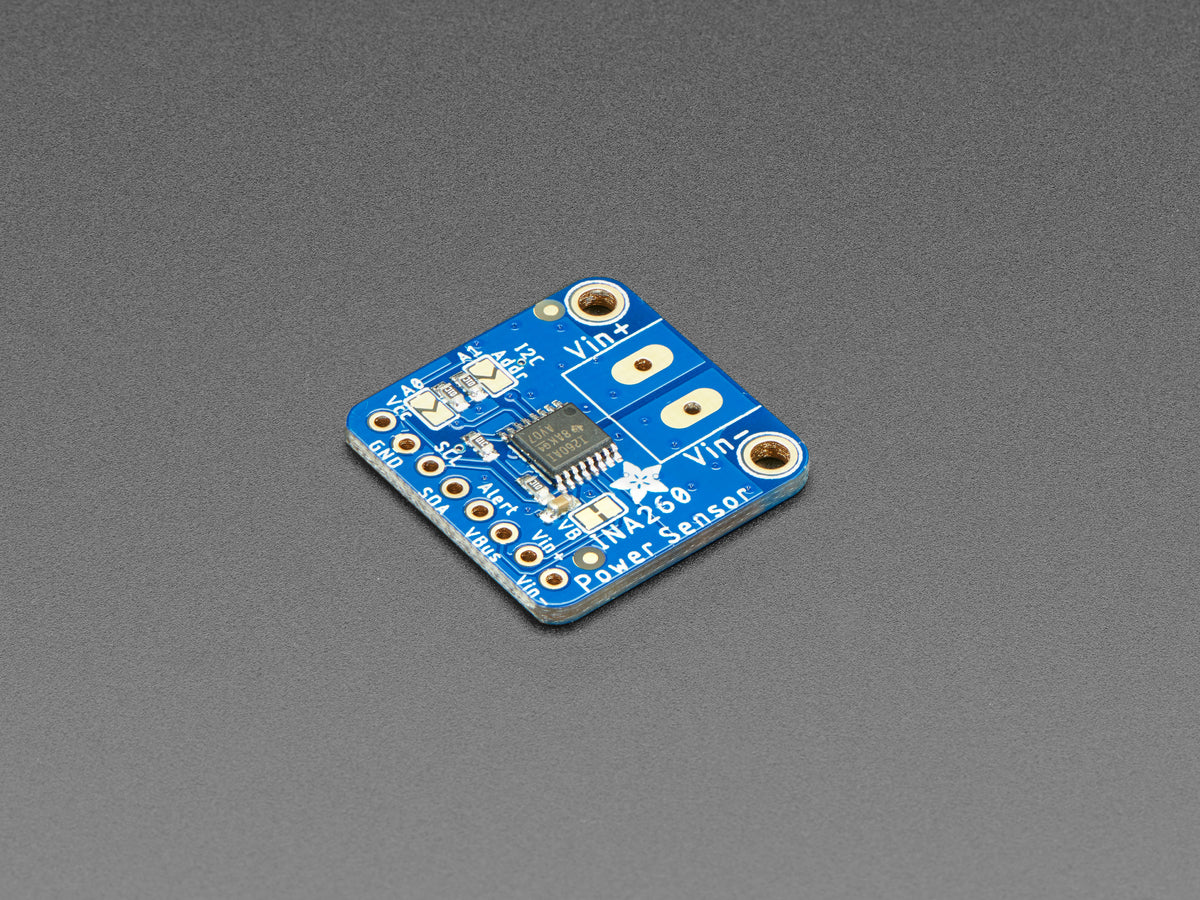

Adafruit INA260 Gleichstrom-/Strom- und Leistungssensor Breakout, I2C, 4226

Messen Sie die Stromaufnahme, die Spannung und die Leistung eines angeschlossenen Lastteils mit dem praktischen Breakout Board von Adafruit. Der INA260 Chipsatz ermöglicht die Messung mit einer Präzision von 1% und die Abfrage der Messwerte über den I2C-Bus.

Genutzt werden kann der Sensor mit jedem Arduino bzw. CircuitPython kompatiblen Boards und Einplatinencomputern, wie dem Raspberry Pi. Das Breakout Board lässt sich mit 3,3 V als auch 5 V betreiben und unterstützt Spannungen am Lastteil von bis zu 36 V und Ströme von bis zu 15 A. Wechselspannung wird nicht unterstützt.

Der integrierte 2 mΩ Shunt-Widerstand wird mithilfe eines 16-Bit A/D-Wandlers abgetastet und ermöglicht selbst bei dem großen Wertebereich von 0-15 A eine Auflösung von 1,5 mA.

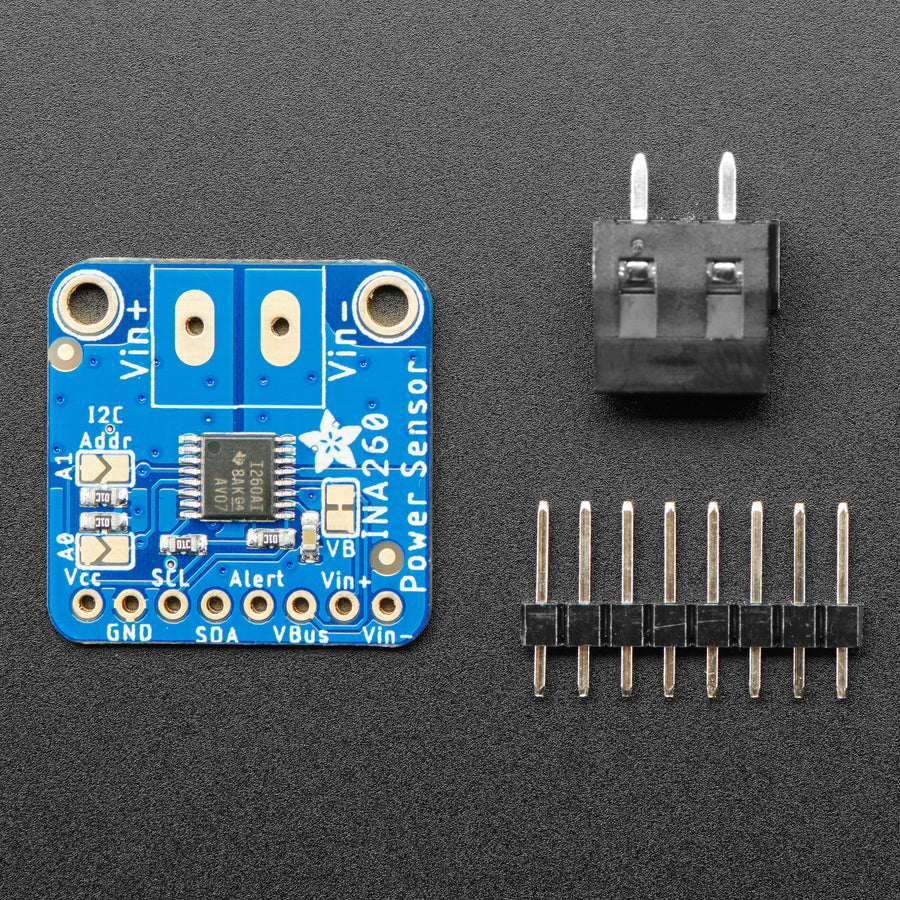

Im Lieferumfang ist das Sensorboard, eine Reihenklemme in blau oder schwarz und eine Stiftleiste enthalten, die bei Bedarf von Ihnen angelötet werden kann.
