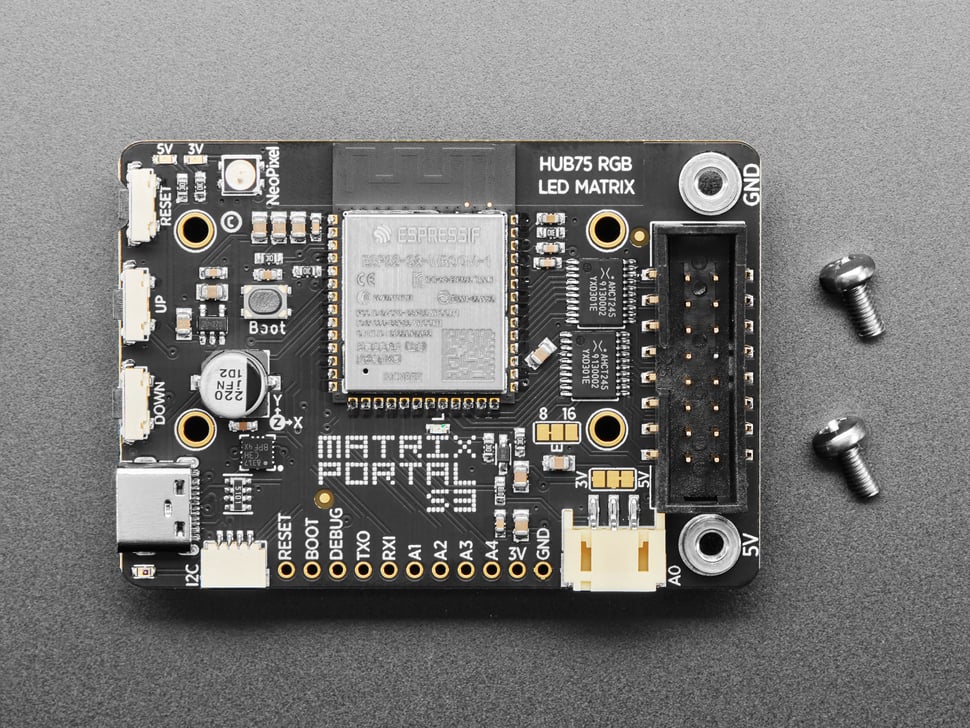

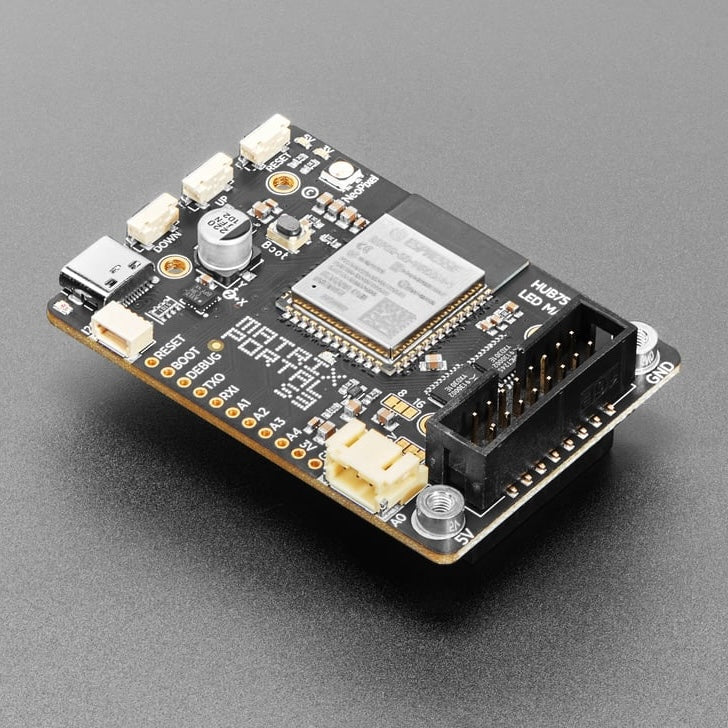

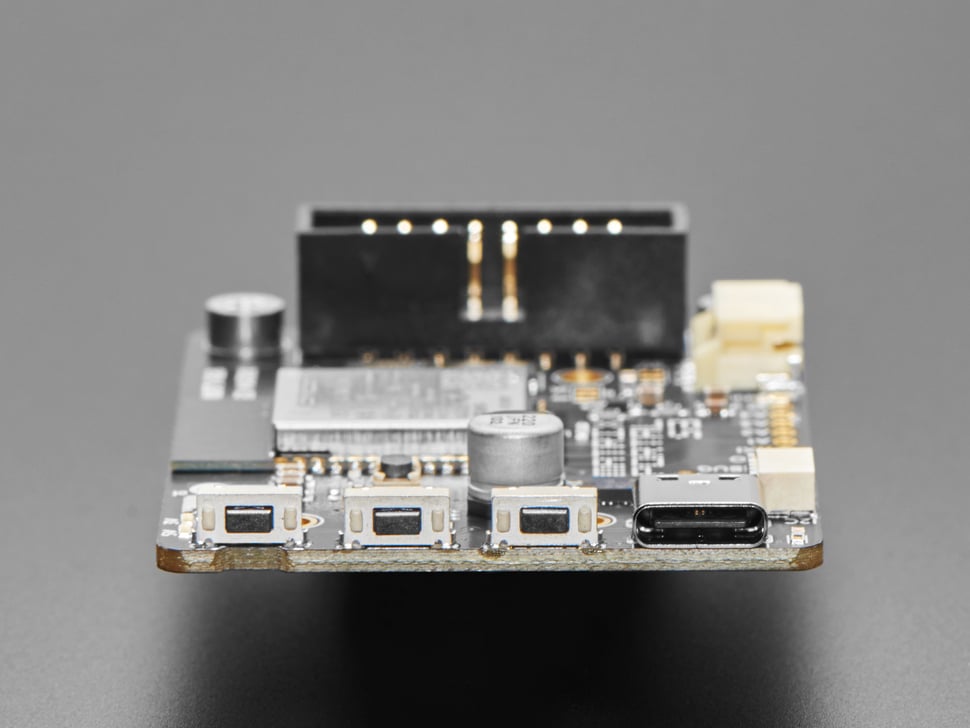

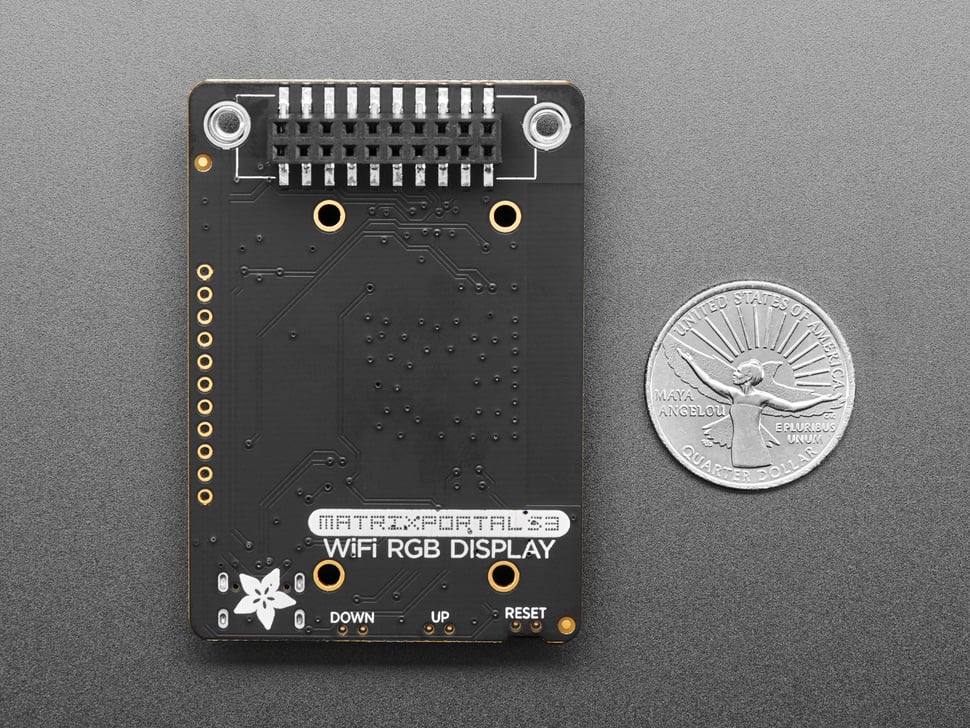

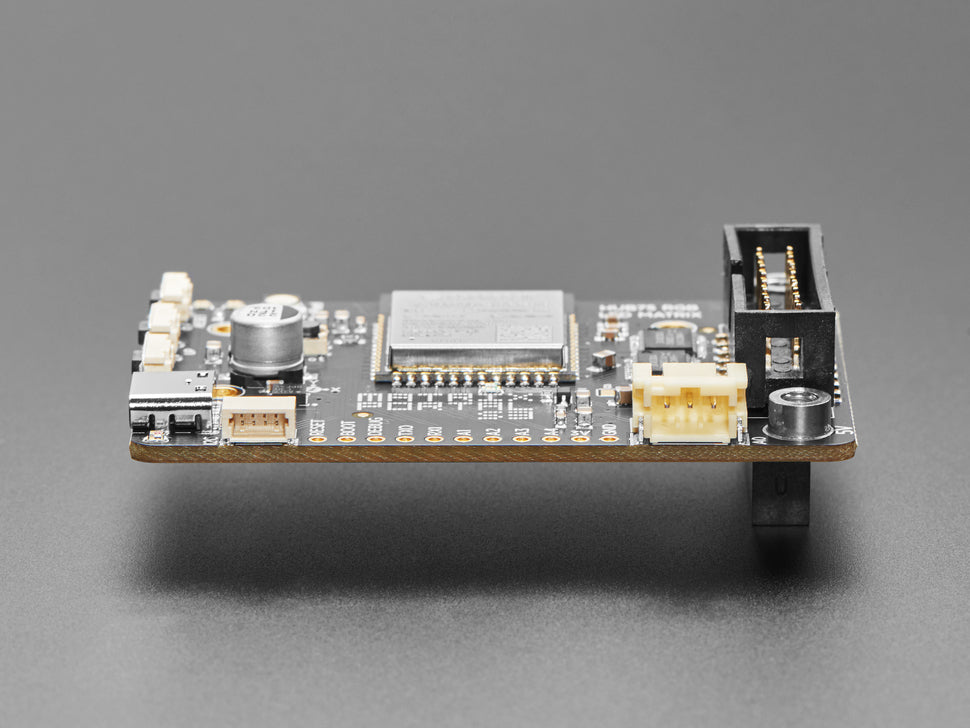

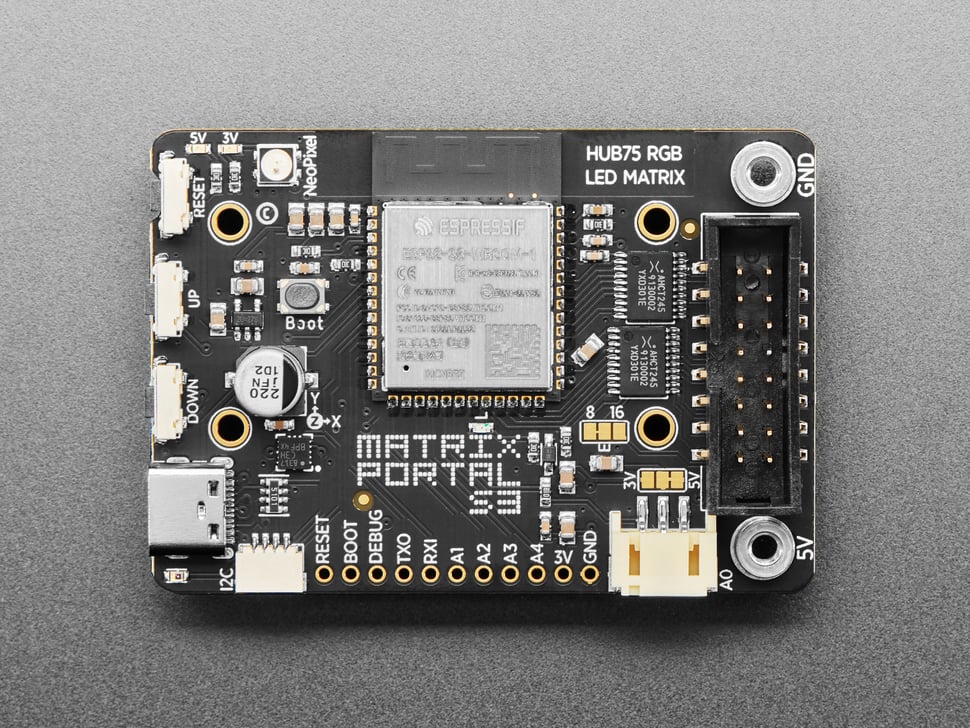

Adafruit Matrix Portal S3, CircuitPython-basierter Internet-Display-Treiber, 5778

Mit dem Adafruit Matrix Portal Add-on für RGB Matrizen war es noch nie so einfach, leistungsstarke LED-Displays mit Internetverbindung zu erstellen - kein Löten, keine Verdrahtung, einfach nur Plug-and-Play.

Stecke die Buchse direkt in die Rückseite eines beliebigen HUB-75-kompatiblen Displays (alle, die wir auf Lager haben, funktionieren). Verwende die mitgelieferten Schrauben, um das Stromkabel mit einem gewöhnlichen Schraubendreher an den Stromsteckern zu befestigen und versorge es dann mit einem beliebigen USB-C-Netzteil. (Für größere Projekte kannst du die Matrizen mit einem separaten 5V-Netzteil betreiben).

Dann programmiere dein Projekt in CircuitPython oder Arduino. Unsere Protomatter-Matrix-Bibliothek funktioniert super auf dem ESP32-S3-Chipsatz.

Hier ist das, was du bekommst:

• ESP32-S3-Prozessor, 8 MB Flash, 2 MB SRAM, mit voller Arduino- oder CircuitPython-Unterstützung

• WiFi und Bluetooth LE integriert, vollständige Arduino-Unterstützung. CircuitPython unterstützt derzeit nur WiFi, nicht BLE auf dem S3-Chip.

• USB-Typ-C-Anschluss für Daten- und Energieverbindung

• I2C STEMMA QT-Anschluss für Plug-n-Play-Nutzung mit all unseren STEMMA QT-Geräten oder Sensoren, kann auch mit allen Grove I2C-Geräten mit diesem Adapterkabel verwendet werden

• JST 3-Pin-Anschluss, der auch einen Analogeingang für die schnelle Verbindung mit jedem JST PH 2.0mm-Pitch-Kabel hat.

• LIS3DH-Beschleunigungsmesser für digitale Sandprojekte oder zum Erkennen von Tippen/Orientierung.

• GPIO-Breakout-Leiste - hat Reset, Boot-Auswahl, TX-Debug-Ausgabe und 6 GPIO, einschließlich 4 analoge Eingänge mit PWM, SPI oder I2S-Unterstützung für das Hinzufügen anderer Hardware.

• Address E line jumper für die Verwendung mit 64x64-Matrizen (überprüfe deine Matrix, um zu sehen, welcher Pin für Address E verwendet wird, wir standardmäßig auf Pin 8

• Zwei Benutzeroberflächentasten + eine Reset-Taste

• Anzeige-NeoPixel und rote LED

• Grüne Betriebsanzeige-LEDs für 3V und 5V Strom

• 2x10-Sockelanschluss passt perfekt in 2x8 HUB75-Ports, ohne sich um 'um-eins-versetzte' Fehler zu sorgen

• 2x8 IDC-Steckverbinder funktioniert mit Standardkabeln, die mit Matrizen geliefert werden.

• Der S3 hat ein Parallel-Ausgangstreiber-Peripheriegerät, was bedeutet, dass die Steuerung der Matrix ohne Bitbanging erfolgt.

• Der S3 hat zwei Kerne, so dass einer für WiFi-Netzwerke oder Matrixsteuerung und der andere für deinen Code verwendet werden kann.

• Mit nativem USB ist es einfach, es wie eine Tastatur, eine Maus oder ein MIDI-Gerät wirken zu lassen, und es hat auch viele I2C-, SPI-, I2S-, UART- und Analogeingänge.

• Viel Speicher: 8MB Flash bedeutet viel Platz für Code, Dateien, GIFs und mehr. 2MB PSRAM bedeutet, dass du viele IoT-Daten lesen und analysieren kannst und immer noch viel RAM für die Matrix-Display-Puffer hast.

Das einzige, was wirklich vom ursprünglichen Matrix Portal fehlt, ist, dass der S3 keinen analogen Ausgangs-DAC-Pin hat. Wir empfehlen stattdessen einen I2S-Verstärker für Audio.
Kommt mit einem vollständig programmierten und montierten Matrix Portal, vorprogrammiert mit einer Demo für 32x64 LED-Matrizen.

Wird nicht mit einer RGB-Matrix (nutzte eine beliebige HUB75-kompatible Matrix) oder einem USB-Typ-C-Netzteil geliefert.
