Adafruit MCP4728 4-Kanal D/A-Wandler mit EEPROM, DAC, STEMMA QT / Qwiic, 4470

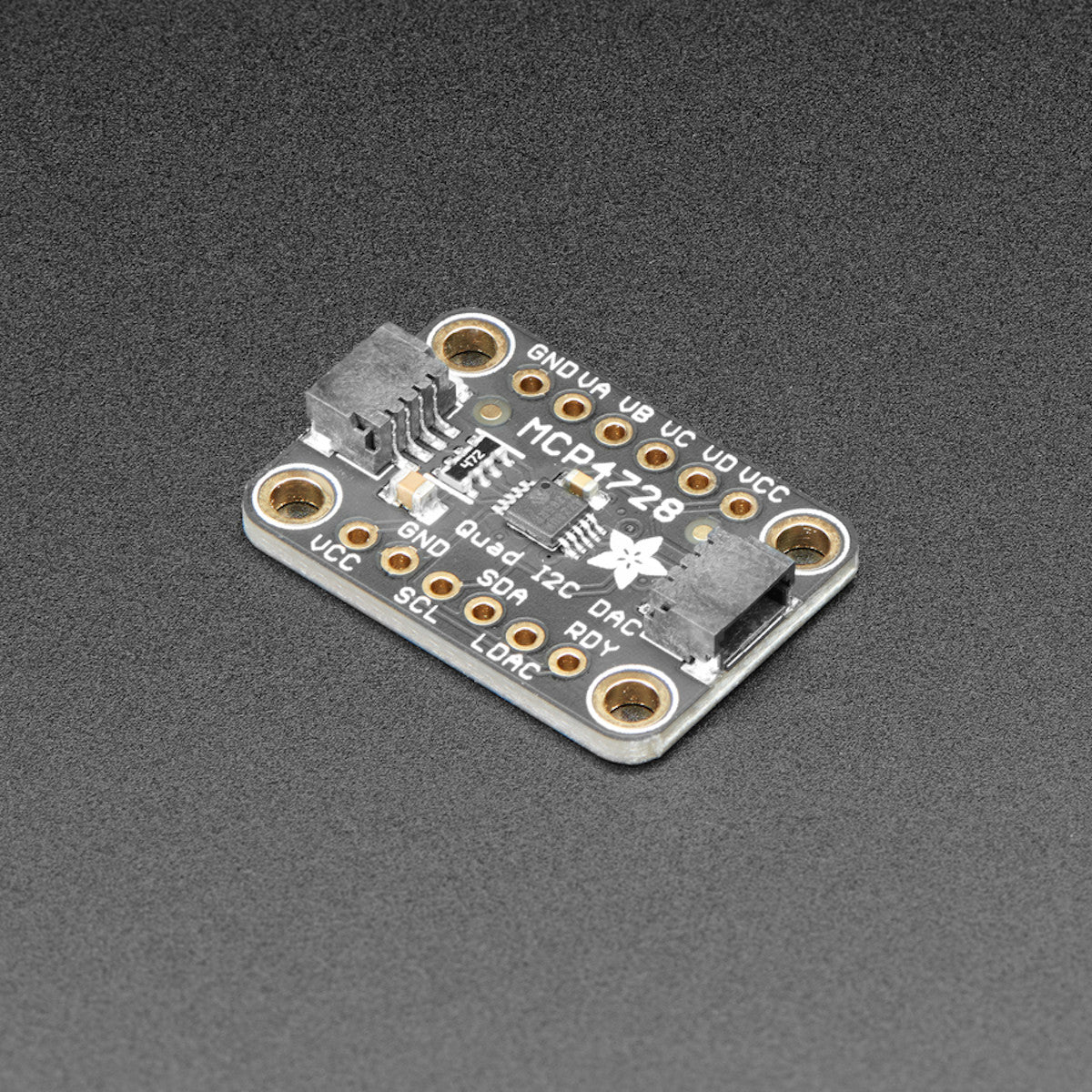

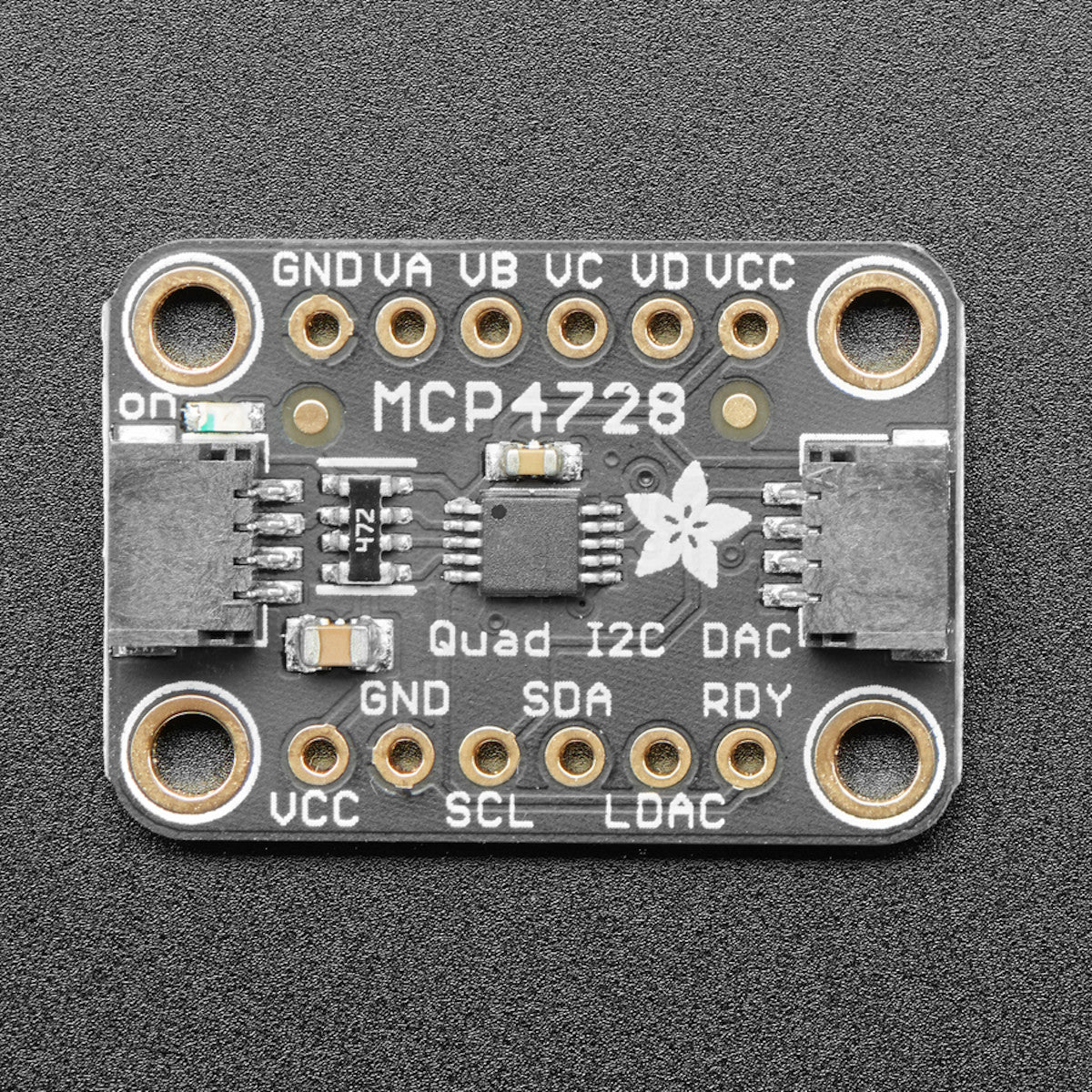

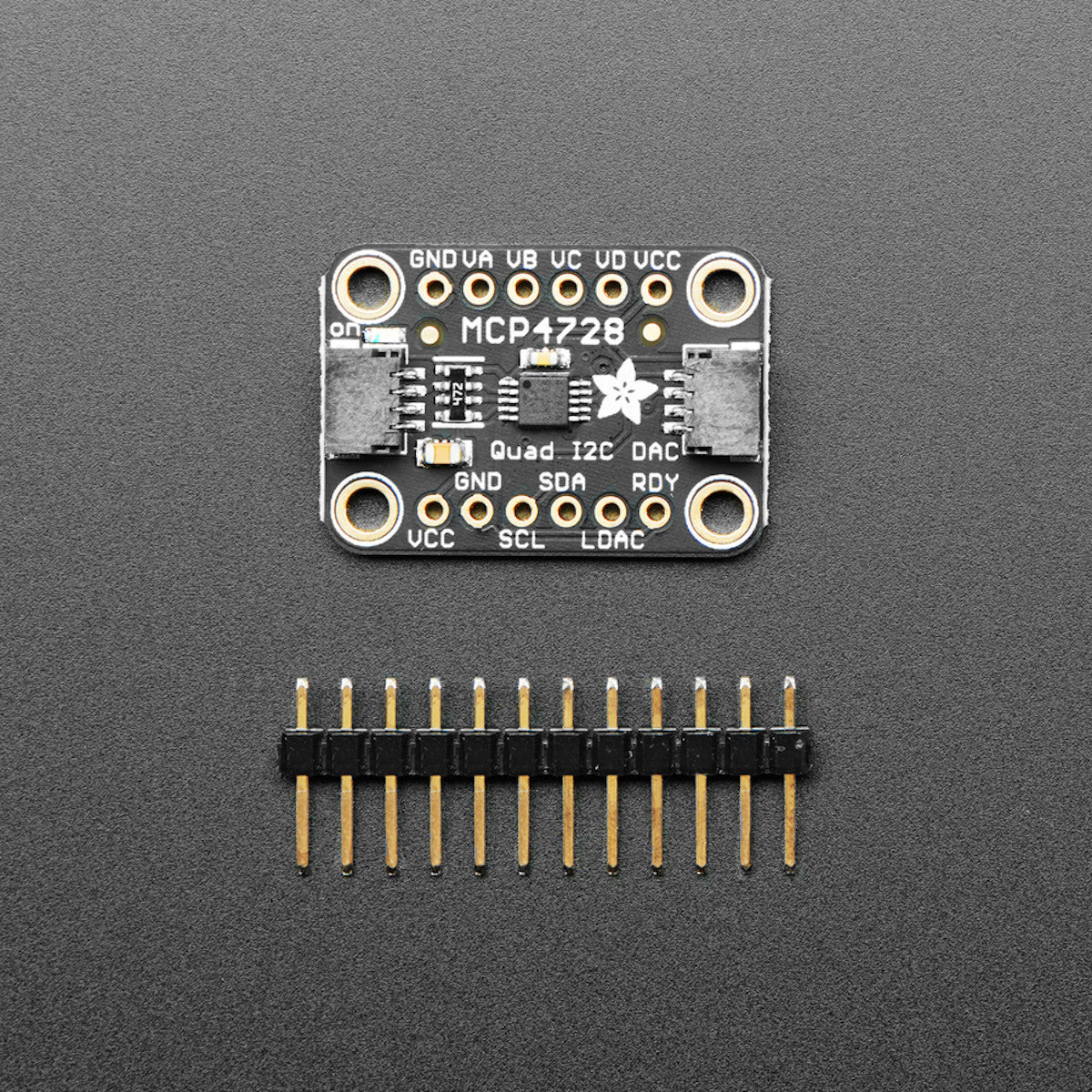

Das Adafruit MCP4728 Breakout Board verfügt über vier 12-Bit-D/A-Wandler (DAC) mit internem EEPROM. Der nichtflüchtige Speicher ermöglicht es, dass die DAC-Einstellungen dauerhaft gespeichert werden und direkt nach dem Einschalten geladen werden können.

Mithilfe des MCP4728 lassen sich zwei Quellen für die Referenzspannung nutzen: Die Eingangsspannung an VCC oder die interne 2,048V-Referenz. Die interne Referenzspannung kann wahlweise mit einem Faktor 2 verstärkt werden, sodass der Ausgangsspannungsbereich je nach Einstellung zwischen 0 und 2,048V bzw. 4,096V liegt. Voreingestellt ist die Nutzung der Eingangsspannung als Referenz, bei der die Ausgangsspannung zwischen 0 und VCC eingestellt werden kann.

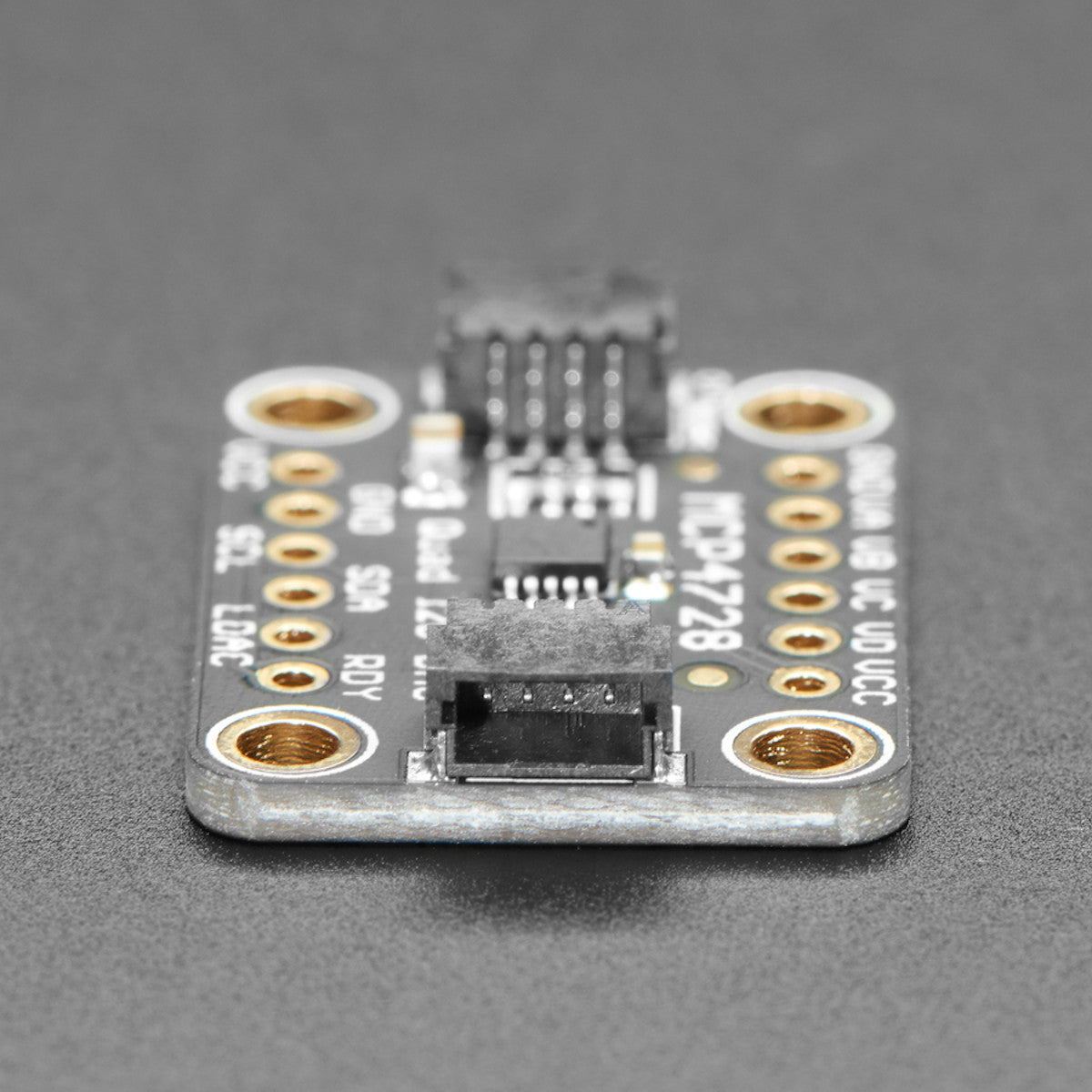

Die Ansteuerung des Boards erfolgt per I2C-Bus und kann mit einem beliebigen Mikrocontroller erfolgen. Die SparkFun Qwiic bzw. STEMMA QT kompatiblen JST-SH-Anschlüsse vereinfachen den Anschluss des MCP4728 an Ihr Projekt und ermöglichen die gemeinsame Nutzung eines I2C-Busses mit anderen STEMMA QT-, Qwiic-, Grove- oder anderen kompatiblen Sensoren.

Technische Spezifikationen

• 12-Bit D/A-Wandler
• 4 Ausgänge
• On-Board nichtflüchtiger Speicher (EEPROM) für DAC-Codes und I2C-Adressbits
• Interne und externe Spannungsreferenz
• Ausgangsspannungsbereich:
  • Verwenden des internen VREF (2,048 V):
    0,000V bis 2,048V mit Verstärkungseinstellung = 1
    0,000V bis 4,096V mit Verstärkungseinstellung = 2
  • Verwenden von externem VREF (VDD):
    0,000V bis VDD
• Schnelle Einschwingzeit: 6 μs (typisch)
• Single-Supply-Betrieb: 2,7 V bis 5,5 V.
• Standard-I2C-Adresse: 0x60
• Produktabmessungen: 25,7mm x 17,8mm x 4,6mm
• Produktgewicht: 1,5 g
