Adafruit Micro Lipo, USB LiIon/LiPoly Lademodul, V1, 1304

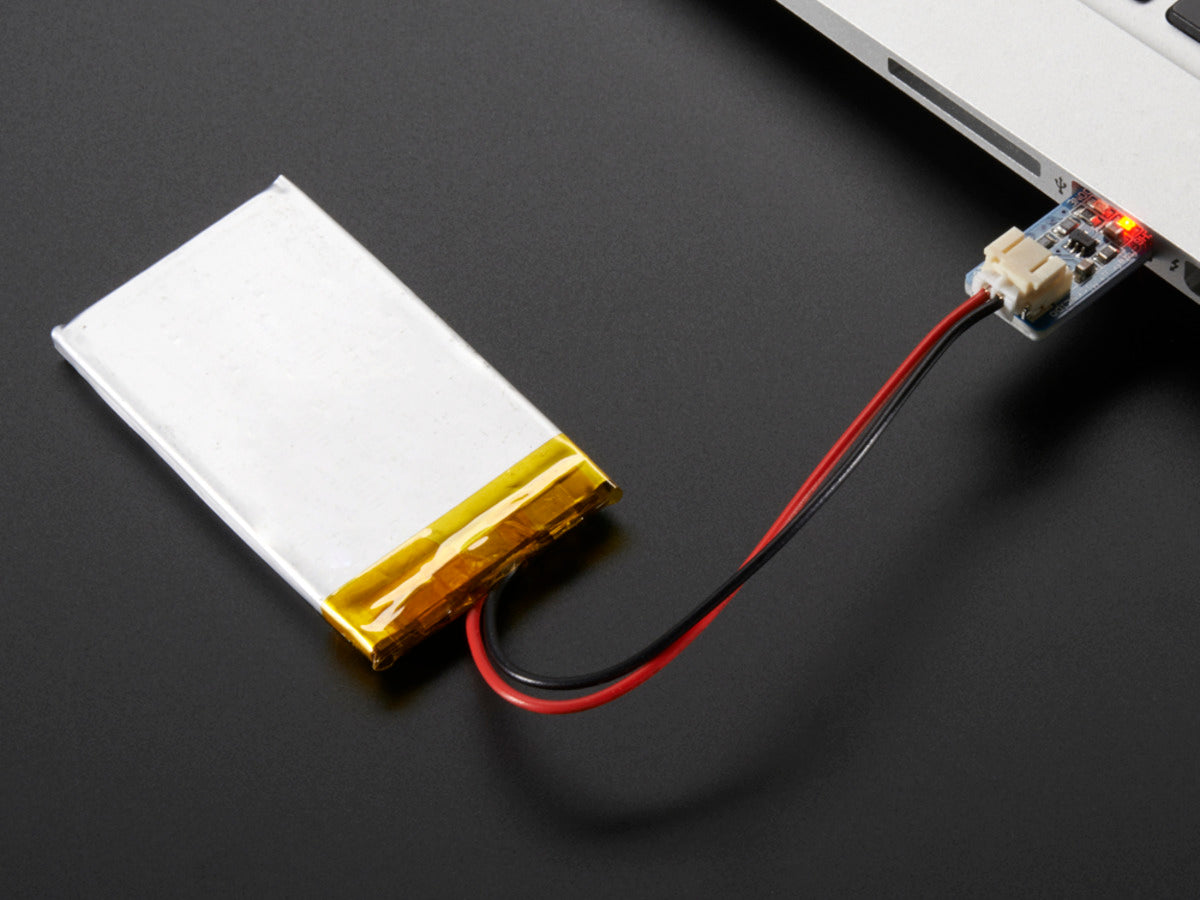

Das Lipo Lademodul von Adafruit besticht durch seine kompakte Bauform und die einfache Anwendung. Stecken Sie das Modul in einen USB-Port und verbinden Sie einen 3,7 V oder 4,2 V Li-Ion oder Li-Po Akku über die JST-Buchse mit dem Board. Zwei LEDs zeigen den aktuellen Ladevorgang an. Während des Ladens leuchtet die rote LED. Ist der Akku vollständig aufgeladen, leuchtet die grüne LED.

Der Ladevorgang erfolgt in drei Stufen: Zunächst erfolgt die Vorkonditionierung, dann die Konstantstrom-Schnellladung und abschließend wird mit einer konstanten Spannung voll aufgeladen.

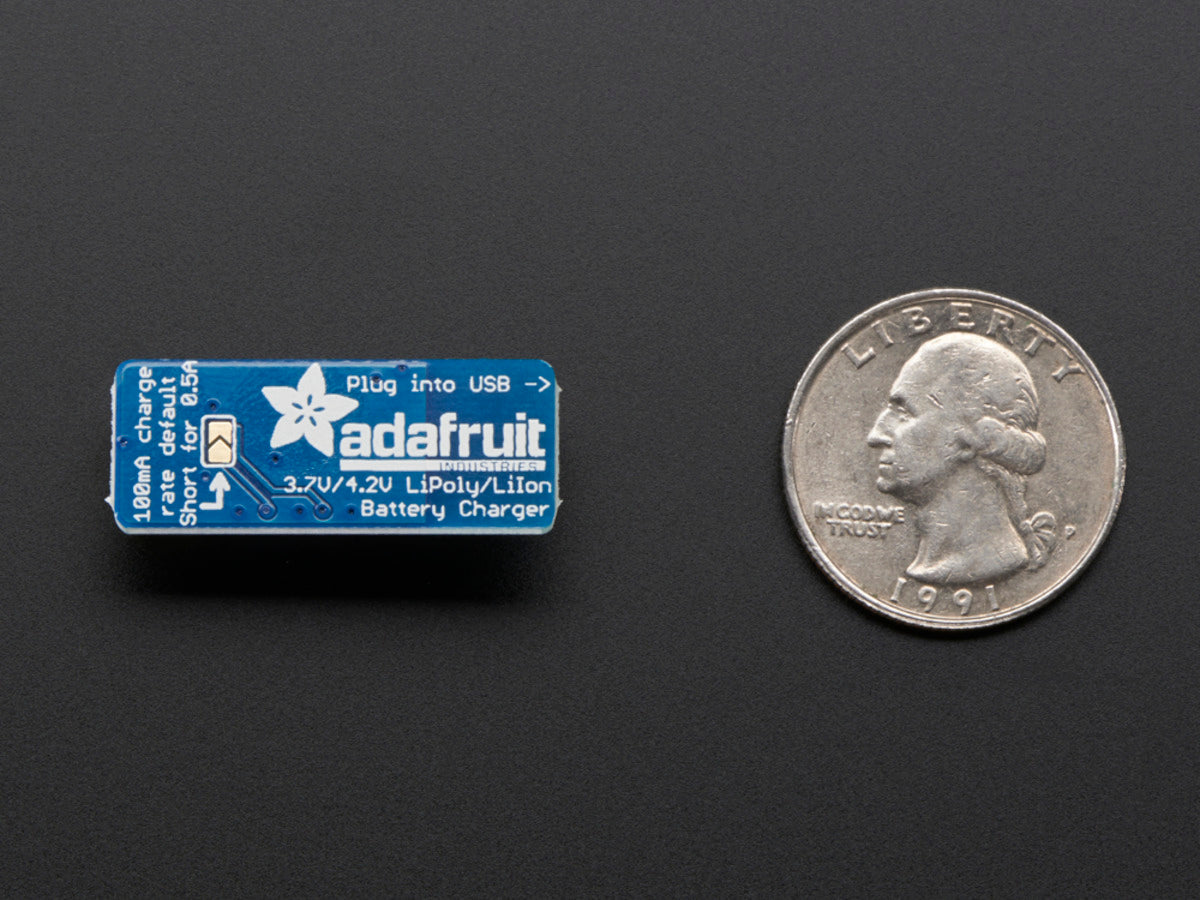

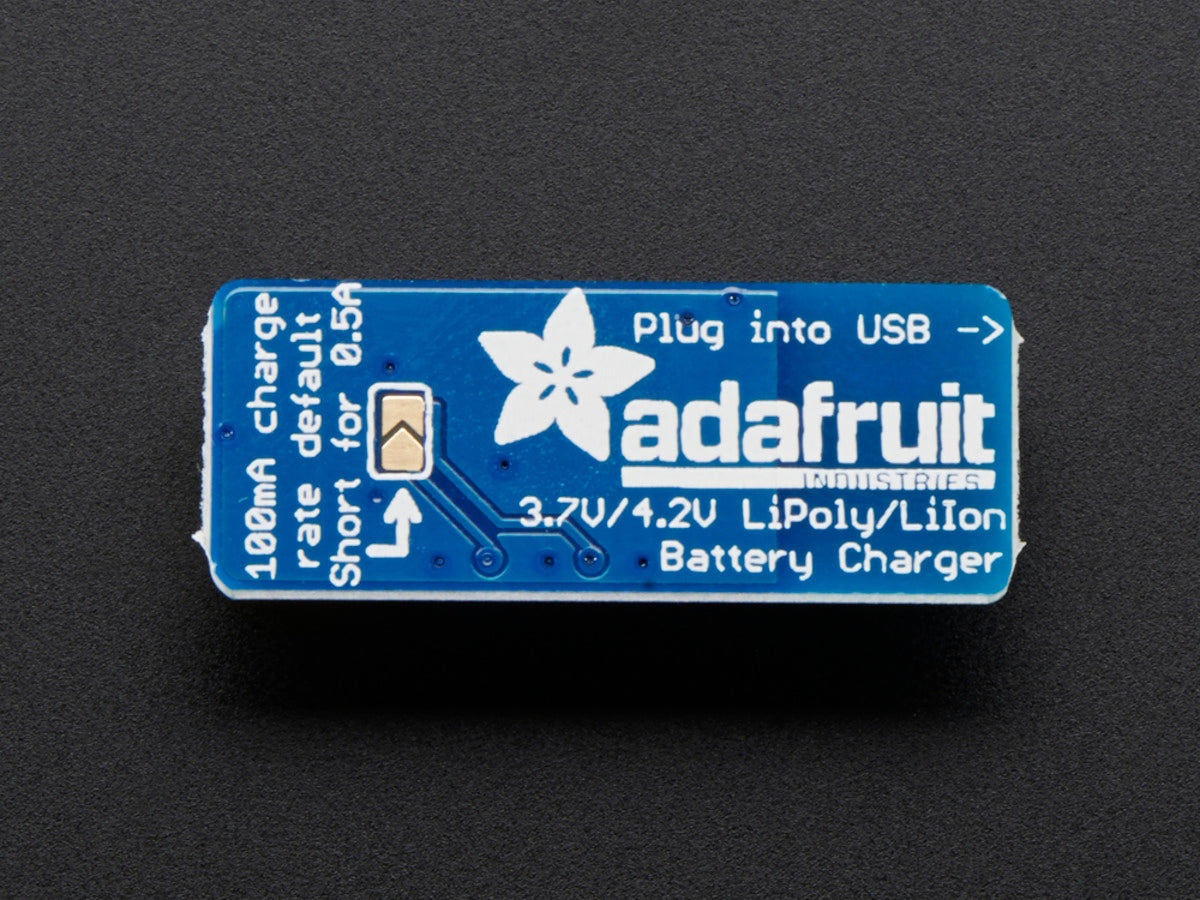

Der Ladestrom wird standardmäßig auf 100 mA begrenzt, um die Funktion mit allen Akkus und USB-Ports zu garantieren. Falls größere Kapazitäten von 500 mAh und höher geladen werden sollen, können Sie auf der Rückseite der Platine die Lötverbindung schließen, um einen Ladestrom von 500 mA zu erhalten.

Beachten Sie bitte, dass sich das Lademodul lediglich mit Li-Ion- und Li-Po-Akkus mit einer Spannung von 3,7 V bzw. 4,2 V verträgt!

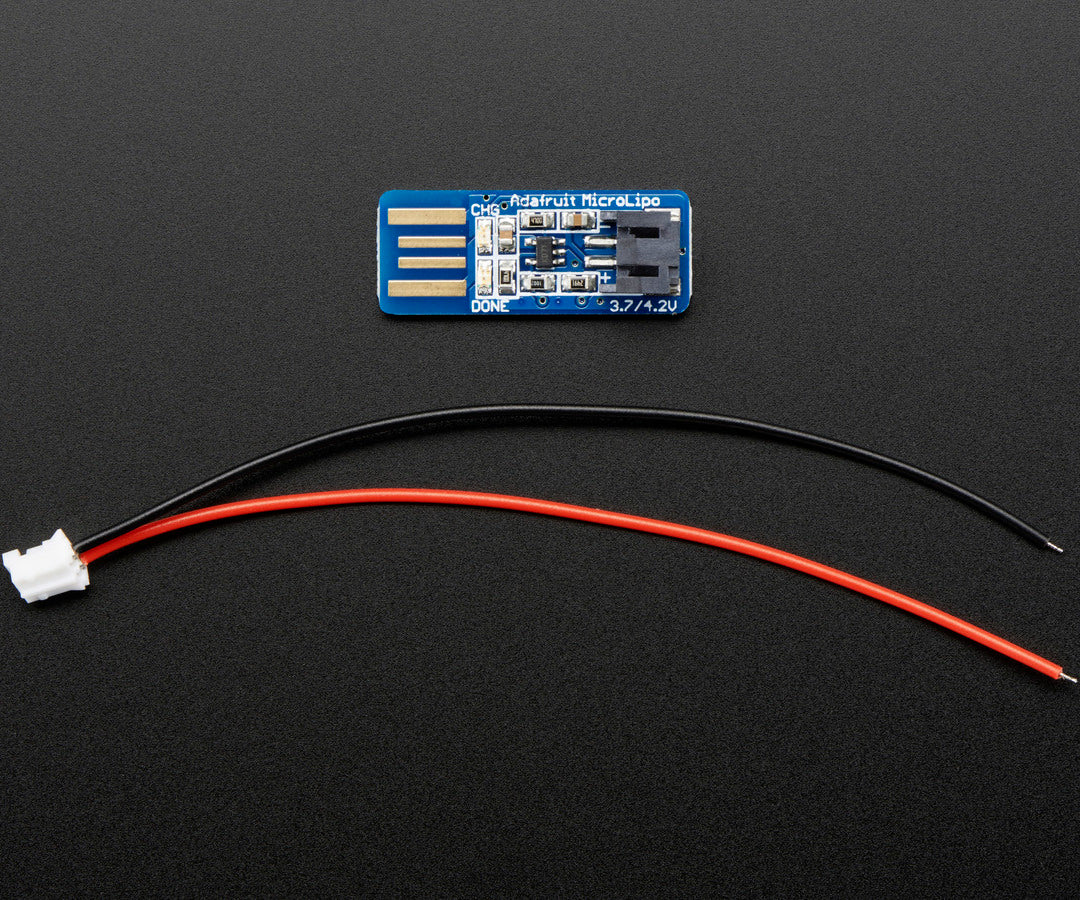

Das Modul wird getestet und aufgebaut mit einem 2-poligen JST-Kabel geliefert. Akkus sind nicht enthalten.
