Adafruit Mini Farb-TFT mit Joystick FeatherWing

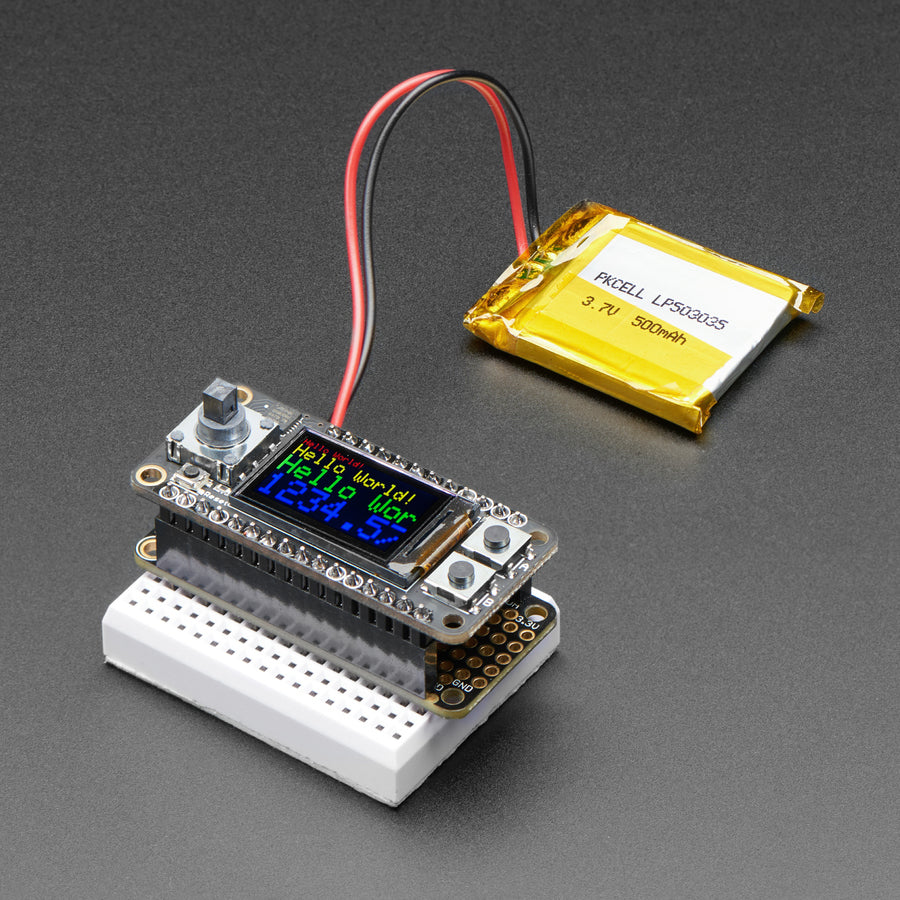

Erweitern Sie Ihr Feather Projekt um ein Farbdisplay, einem Joystick und zwei Tastern mit dem Adafruit Mini Farb-TFT mit Joystick FeatherWing.

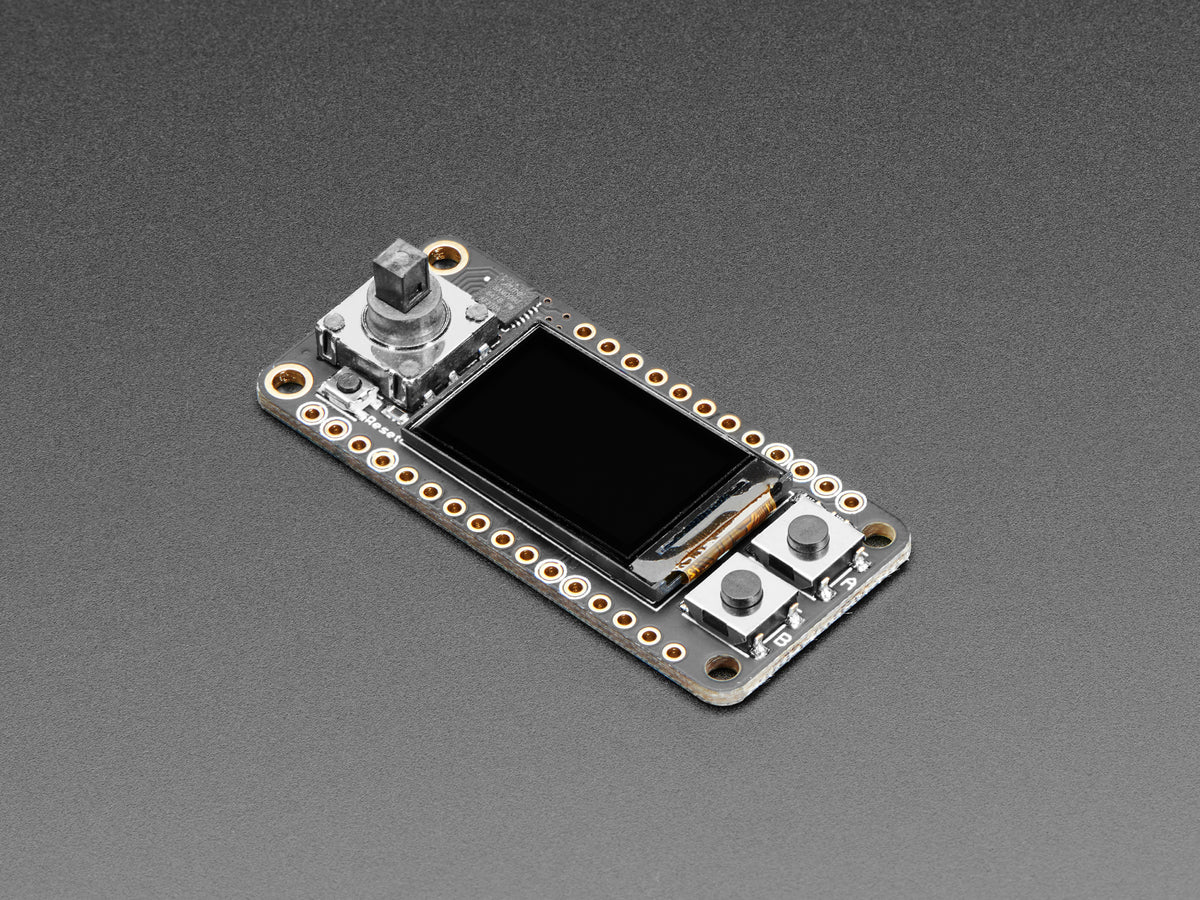

Mehr passt wirklich nicht auf die Platine! Ein 0,96" Farb-TFT mit einer Auflösung von 160x80 Pixel mit 16-Bit Farbraum, ein 5-Wege-Steuerknüppel und zwei Tastern.

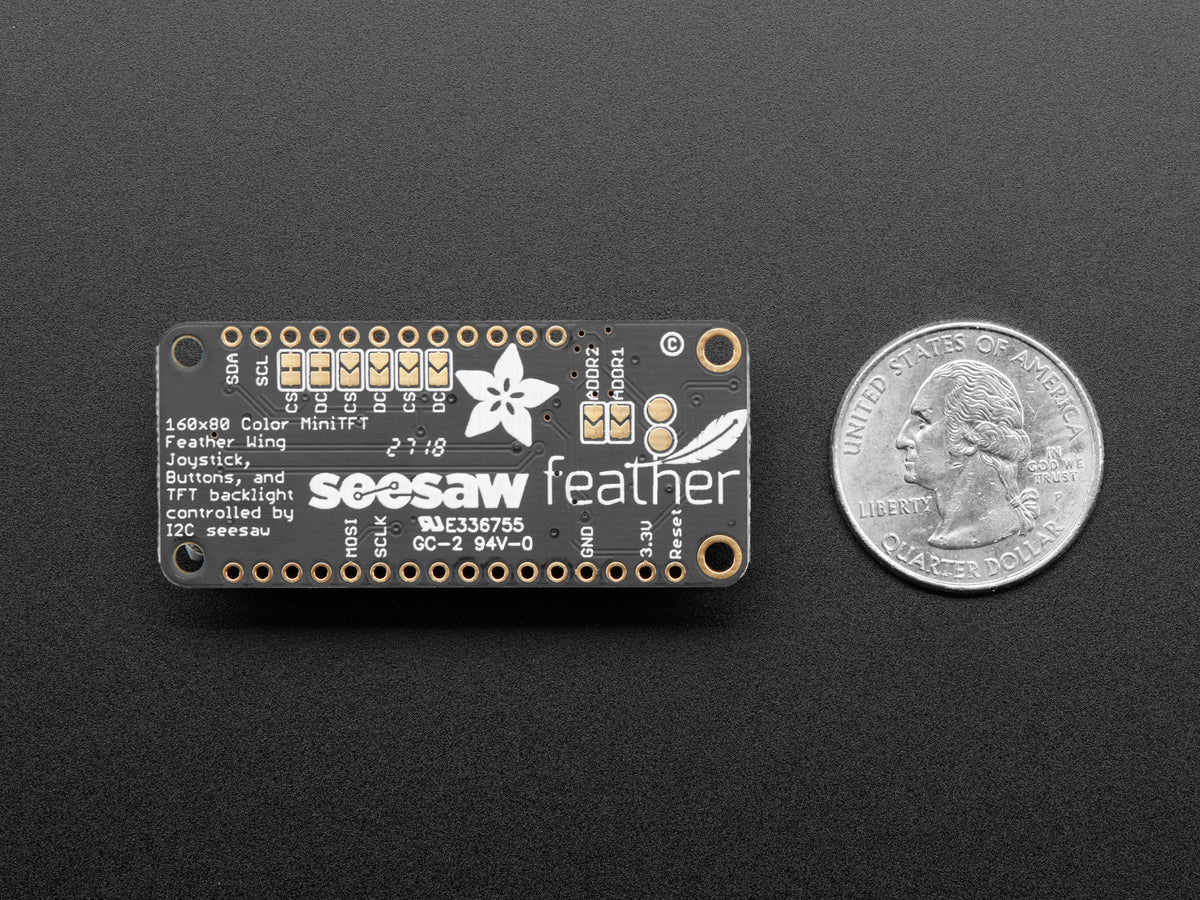

Die Kommunikation zwischen FeatherWing und Host-Gerät erfolgt über I2C über die Adafruit Seesaw Technologie. Der on-board Chip erfasst die Eingaben und stellt diese über den I2C-Bus bereit. Es werden daher nur zwei Ein-/Ausgänge des Feather Boards für die Abfrage der 7 Tastzustände benötigt und es bleiben genug Pins für andere Zwecke. Für das TFT wird die SPI-Schnittstelle und zwei weitere GPIOs verwendet. Selbst der TFT Reset-Pin und die Hintergrundbeleuchtung werden über seesaw per I2C angesteuert.
Das Display verfügt über einen eigenen Frame-Buffer und lässt sich daher auch problemlos von Mikrocontroller mit geringem Speicher ansprechen.

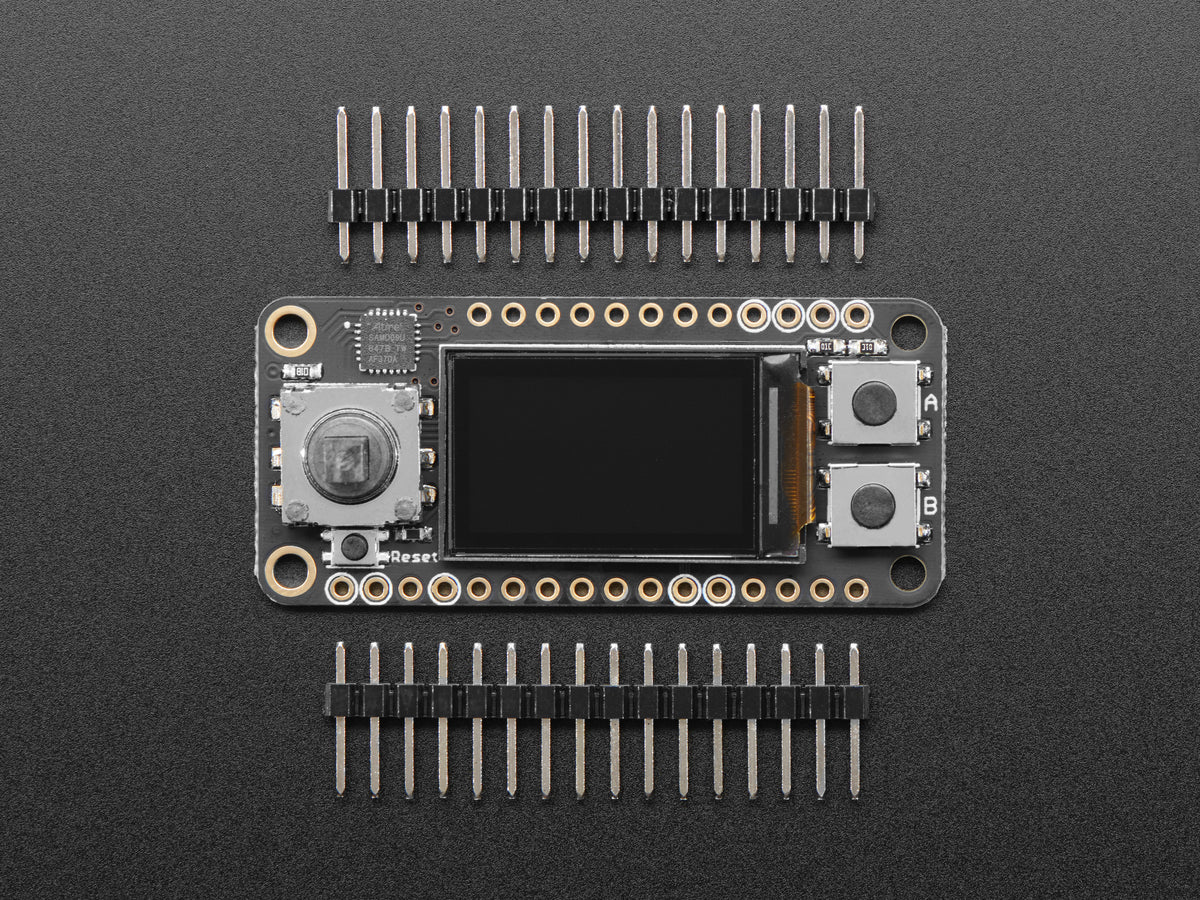

Das Wing wird aufgebaut, programmiert und getestet mit zwei Stiftleisten ausgeliefert. Zum Anlöten der Stiftleisten werden Lötkolben und Lötzinn benötigt.

Das FeatherWing wurde mit allen verfügbaren Feather getestet.

Weitere Informationen zur Inbetriebnahme des FeatherWings finden Sie bei Adafruit.
