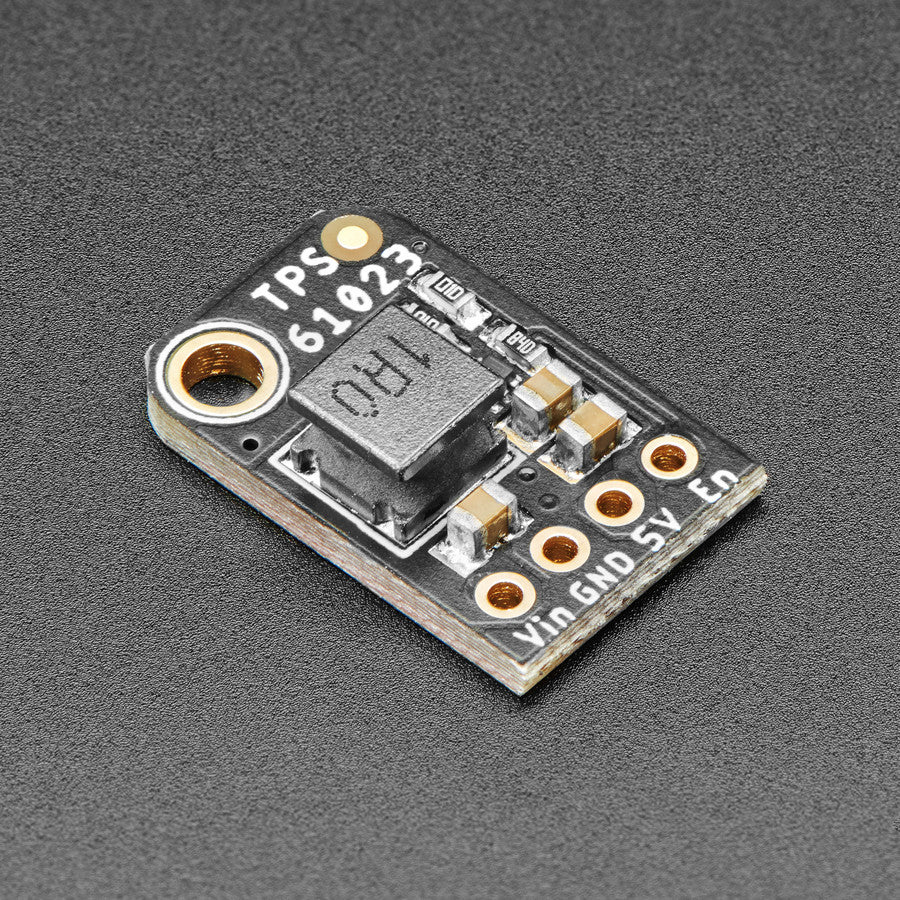

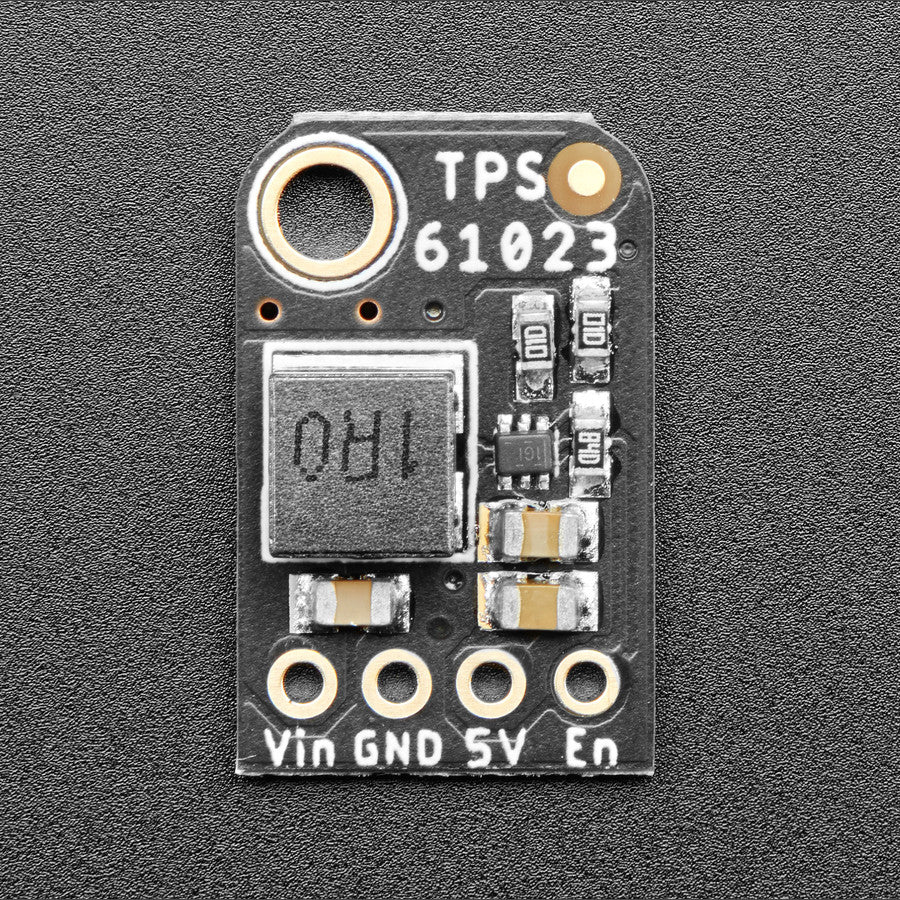

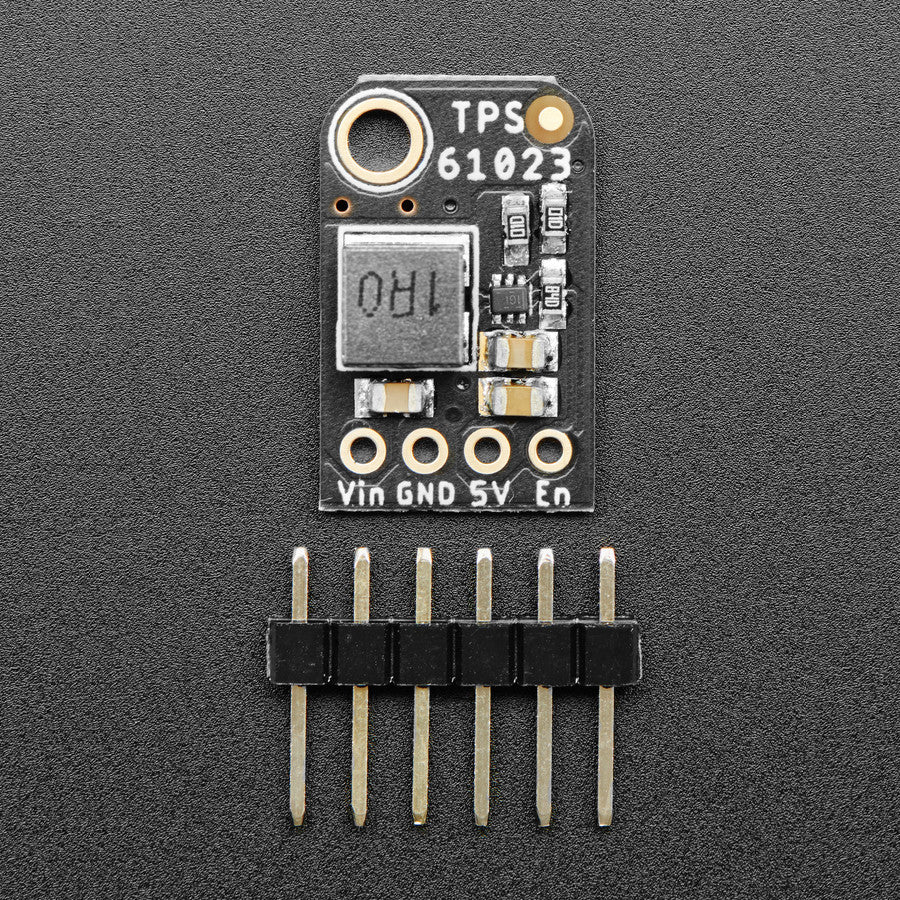

Adafruit MiniBoost 5V @ 1A von 2V+, TPS61023, 4654

Dieses kleine Board ist sehr praktisch, wenn 5V benötigt werden, aber nur kleinere Akkus oder Batterien zur Spannungsversorgung zur Verfügung stehen. Das Board ist so groß wie ein Linearregler, aber eigentlich ein Mini-Booster! Der Step-Up-Wandler akzeptiert Eingangsspannungen von 2-5 V und liefert 5V am Ausgang mit einem Strom von bis zu 1A. Perfekt für batteriebetriebene Projekte mit 2 oder 3 Alkaline oder einer einzelnen Lithiumbatterie.

Dieser Booster verwendet einen sehr kleinen, aber thermisch effizienten Chip von TI, den TPS61023. Dieser Chip hat fast alles integriert, einschließlich zwei MOSFET-Schalter.

Adafruit hat die Rückkopplungswiderstände so eingestellt, dass sie einen Ausgang von 5,2 V ergeben. Dieser ist etwas höher als die üblichen 5V, um übliche Spannungsabfälle der Anschlussleitungen zu kompensieren. Adafruit hat einige Messungen des Eingangs- / Ausgangsstroms und der maximalen Stromaufnahme mit einem Tischnetzteil und einer elektronischen Last durchgeführt:

• Bei 2 V DC Eingang beträgt der maximale Strom bei 5 V 300 mA (die minimale Eingangsspannung, die den Booster "bootet").
• Bei 2,5 V DC-Eingang beträgt der maximale Strom bei 5 V 500 mA (zwei NiMH-Akkus).
• Bei 3 V DC Eingang beträgt der maximale Strom bei 5 V 800 mA (zwei Alkalien oder ein nahezu totes LiPo).
• Bei 3,5 V DC-Eingang beträgt der maximale Strom bei 5 V 1100 mA (dies ist eine LiPoly-Nennspannung).
• Bei 4 V DC Eingang beträgt der maximale Strom bei 5 V 1400 mA (3 NiMH oder ein frisches LiPoly).

Die meisten Leute werden eine Lipoly- oder LiIon-Batterie mit einem Booster mit einer Nennspannung von 3,7 V verwenden wollen. Hier sind die Wirkungsgrade bei dieser Spannung:

• 5,2 V 100 mA Ausgang erfordern 160 mA Eingang bei 3,7 V (88%)
• 5,2 V 250 mA Ausgang erfordern 400 mA Eingang bei 3,7 V (88%)
• 5,2 V 500 mA Ausgang erfordern 800 mA Eingang bei 3,7 V (88%)
• 5,2 V 1000 mA Ausgang erfordern 1800 mA Eingang bei 3,7 V (78%)

Produktabmessungen: 17,8 mm x 11,3 mm x 5,6 mm
