Adafruit NeoPixel Jewel, 7 x 5050 RGB LED mit integriertem Treiber, 2226

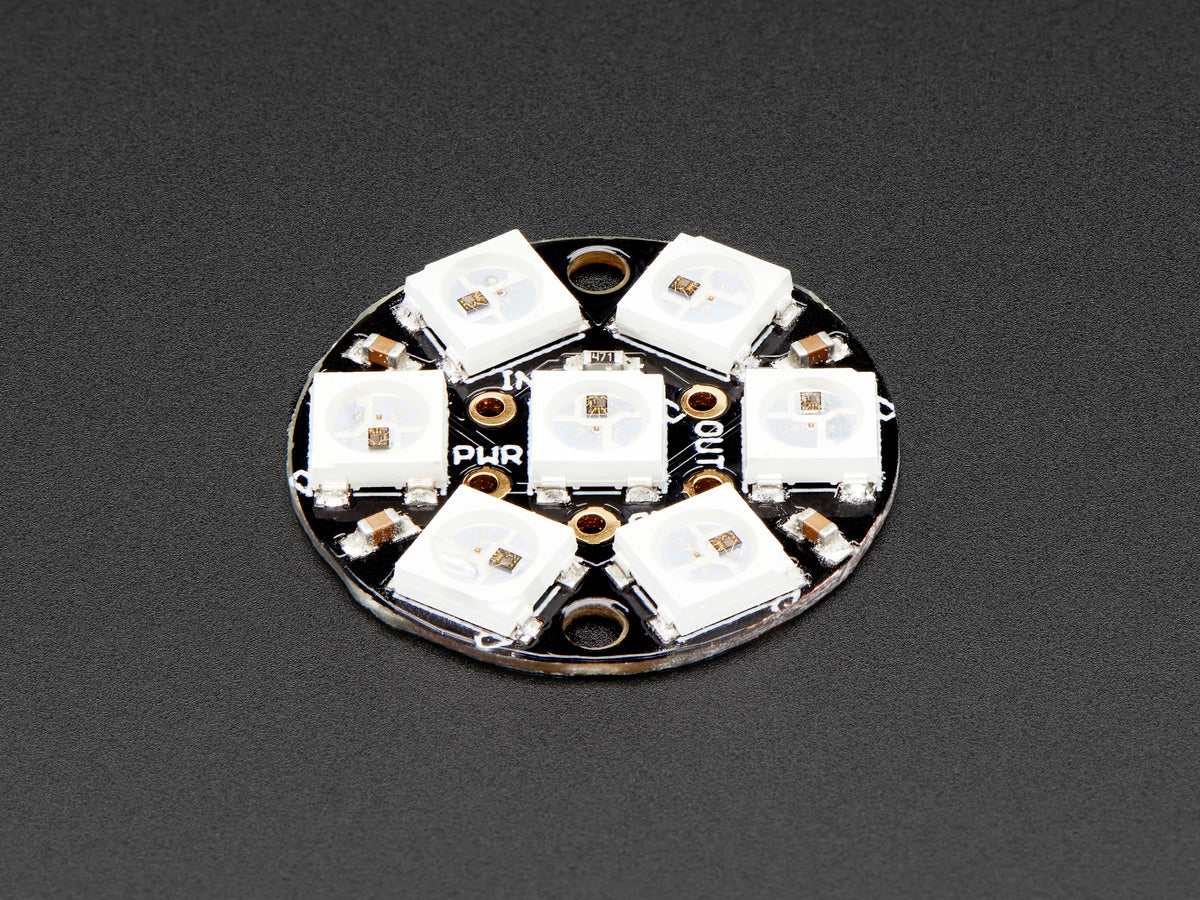

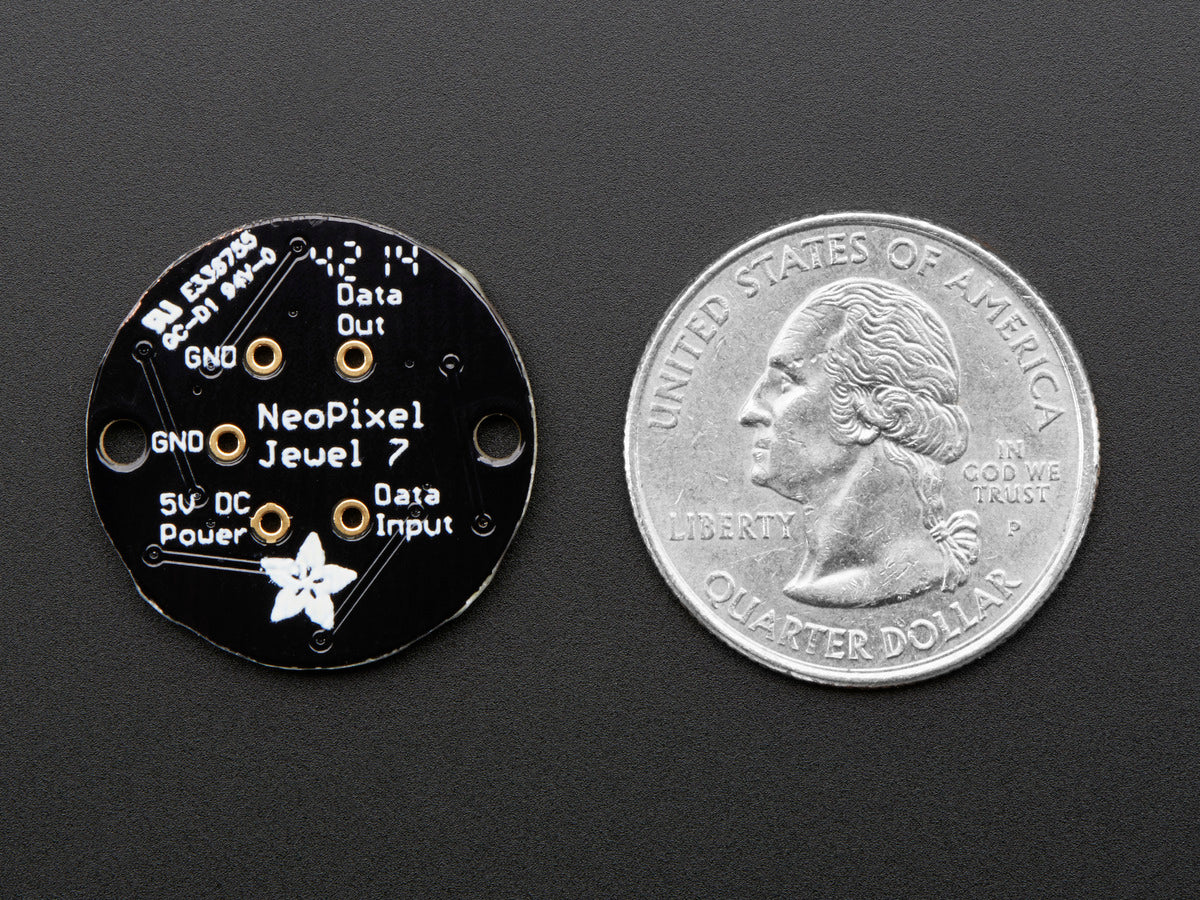

Das NeoPixel Jewel verfügt über 7 ultrahelle smarte LEDs mit einem Außendurchmesser von ca. 23 mm. Die Jewels lassen sich einfach hintereinanderschalten in dem "Data Out" mit "Data In" des nachfolgenden Jewel verbunden wird. Zur Ansteuerung der LEDs wird nur ein einziger Ausgang des Mikrocontrollers benötigt. Jede LED ist einzeln adressierbar und eine konstante Stromaufnahme von ca. 18 mA. Die Betriebsspannung beträgt 5 V.

Das Datenprotokoll ist aufgrund der einzelnen Leitung sehr zeitkritisch. D.h., für die Ansteuerung wird ein real-time Mikrocontroller, wie z.B. ein AVR, Arduino, PIC, mbed, etc. benötigt und das Modul eignet sich z.B.nicht für linux-basierte Mikrocontroller.

Zur Ansteuerung bietet Adafruit die NeoPixel Bibliothek für Arduino. Die Bibliothek eignet sich ausschließlich für Atmel AVR Mikrocontroller mit einer Taktrate von 8 MHz und höher.

Das NeoPixel Jewel wird mit 7 individuell ansteuerbaren RGB LEDs aufgebaut und getestet geliefert.
