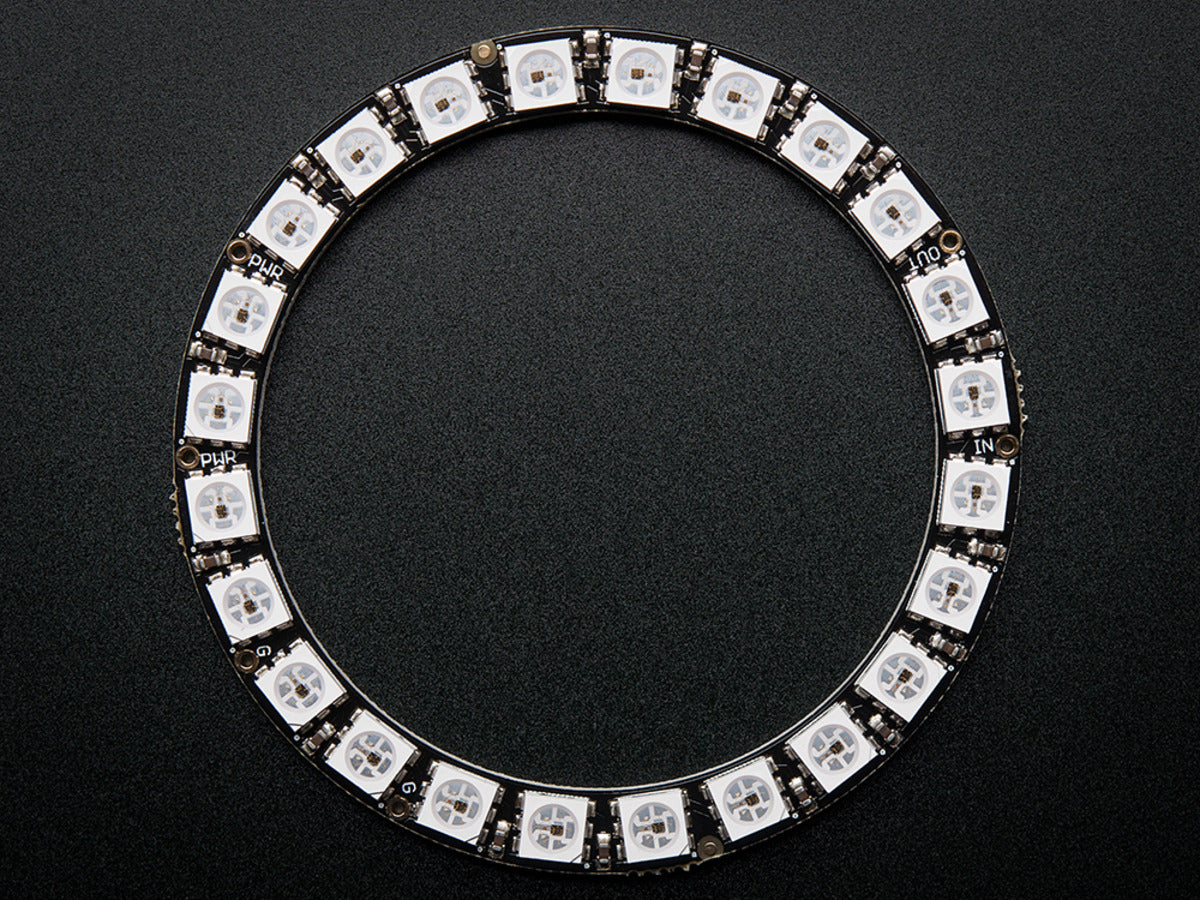

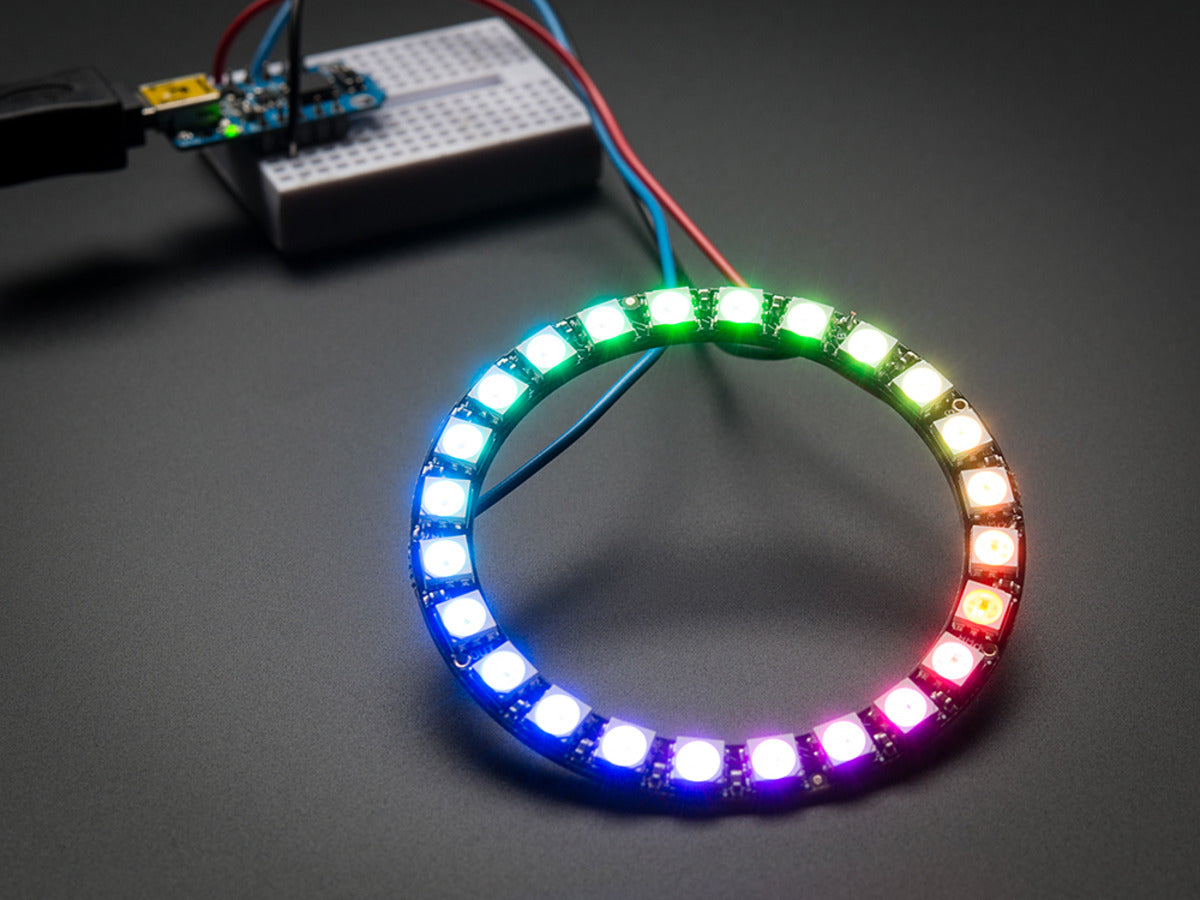

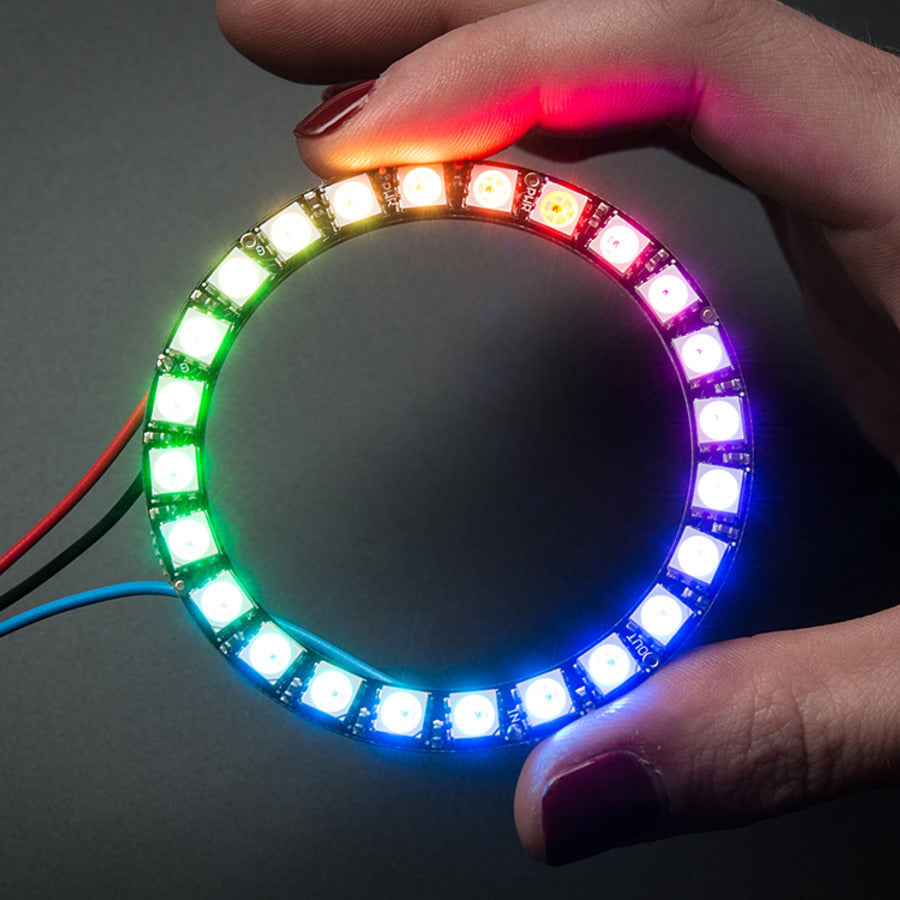

Adafruit NeoPixel Ring, 24 x 5050 RGB LED mit integriertem Treiber, 1586

Der NeoPixel Ring verfügt über 24 ultrahelle smarte LEDs mit einem Außendurchmesser von ca. 66 mm. Die Ringe lassen sich einfach hintereinanderschalten in dem "Data Out" mit "Data In" des nachfolgenden Rings verbunden wird. Zur Ansteuerung der LEDs wird nur ein einziger Ausgang des Mikrocontrollers benötigt. Jede LED ist einzeln adressierbar und hat eine konstante Stromaufnahme von ca. 18 mA. Die Betriebsspannung beträgt 5 V.

Das Datenprotokoll ist aufgrund der einzelnen Leitung sehr zeitkritisch. D.h., für die Ansteuerung wird ein real-time Mikrocontroller, wie z.B. ein AVR, Arduino, PIC, mbed, etc. benötigt und das Modul eignet sich z.B.nicht für linux-basierte Mikrocontroller.

Zur Ansteuerung bietet Adafruit die NeoPixel Bibliothek für Arduino. Die Bibliothek eignet sich ausschließlich für Atmel AVR Mikrocontroller mit einer Taktrate von 8 MHz und höher.

Der NeoPixel Ring wird mit 24 individuell ansteuerbaren RGB LEDs aufgebaut und getestet geliefert.
