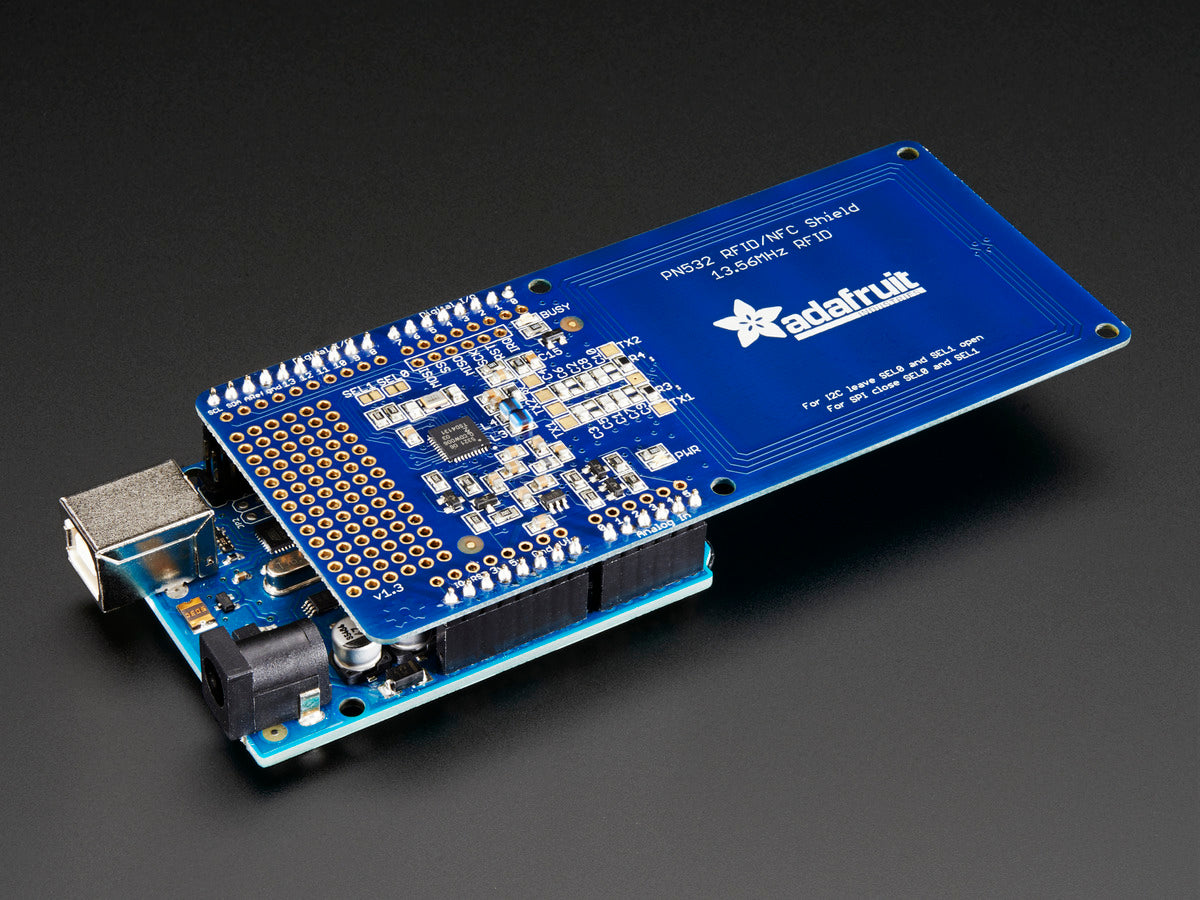

Adafruit PN532 NFC/RFID Controller Shield für Arduino + Extras, 789

Das Adafruit NFC/RFID Shield nutzt den populären PN532 Chipsatz, der ebenfalls in fast jedem Smartphone und Gerät eingesetzt wird, das NFC-fähig ist. Der leistungsstarke Chip ermöglicht das Lesen und Schreiben von RFID-Karten und -Tags, die Kommunikation mit NFC-Geräten und kann sich als NFC-Tag ausgeben. Die Adafruit Bibliothek für Arduino unterstützt derzeit jedoch nur das Lesen und Schreiben von Tags und keine Kommunikation zum Smartphone oder andere NFC-Protokolle.

Das Adafruit NFC/RFID Shield wurde so entwickelt, um die bestmögliche Reichweite von bis zu 10 cm unter Verwendung der 13,56 MHz Technologie zu ermöglichen. Das Shield kann also problemlos, ohne Beeinträchtigung der Funktion, hinter einer nicht-metallischen Platte verbaut werden.

Das Shield kann sowohl über I2C als auch SPI angesprochen werden. Da für die Kommunikation über I2C lediglich zwei Pins (A4 und A5) benötigt werden, ist diese Konfiguration voreingestellt. Das Schließen zweier Lötverbindungen ermöglicht die Verwendung über SPI. Pin 2 wird als Interrupt genutzt und liegt auf GND an, sobald z.B. ein RFID-Tag in Reichweite ist. Es muss also nicht permanent der Status des Chips abgefragt werden.

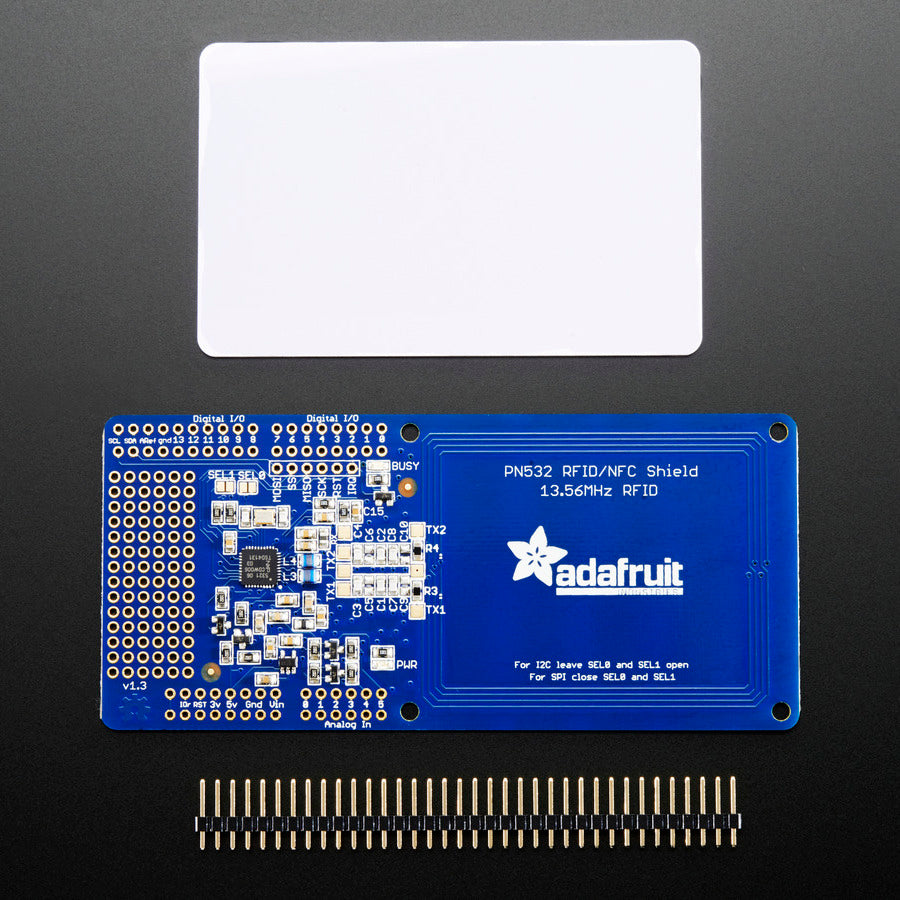

Der Lieferumfang umfasst das Adafruit PN532 NFC/RFID Controller Shield mit integrierter Antenne, Stiftleisten, die von Ihnen angelötet werden müssen und eine 13,56 MHz RFID/NFC 1K Karte.

Weitere nützliche Informationen, Codebeispiele und Tutorials finden sich im Adafruit Learning System!
