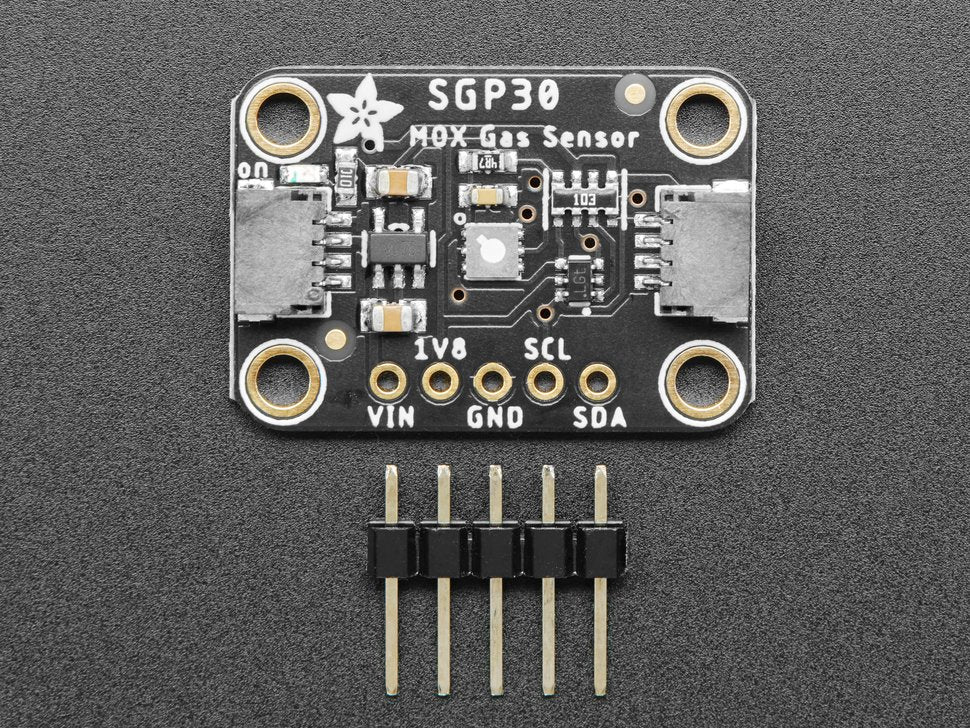

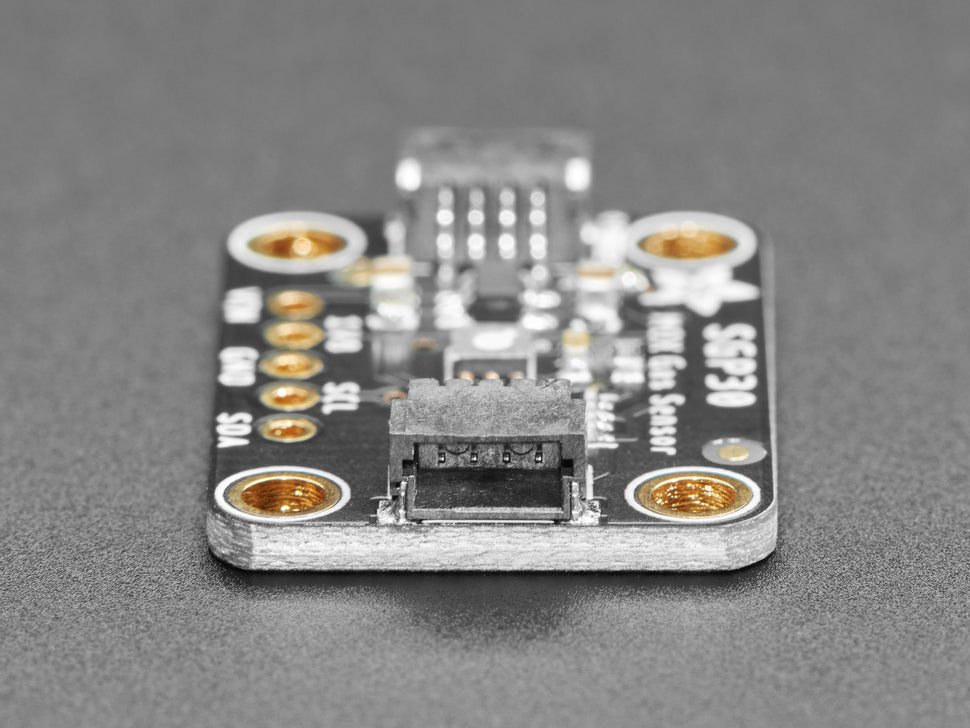

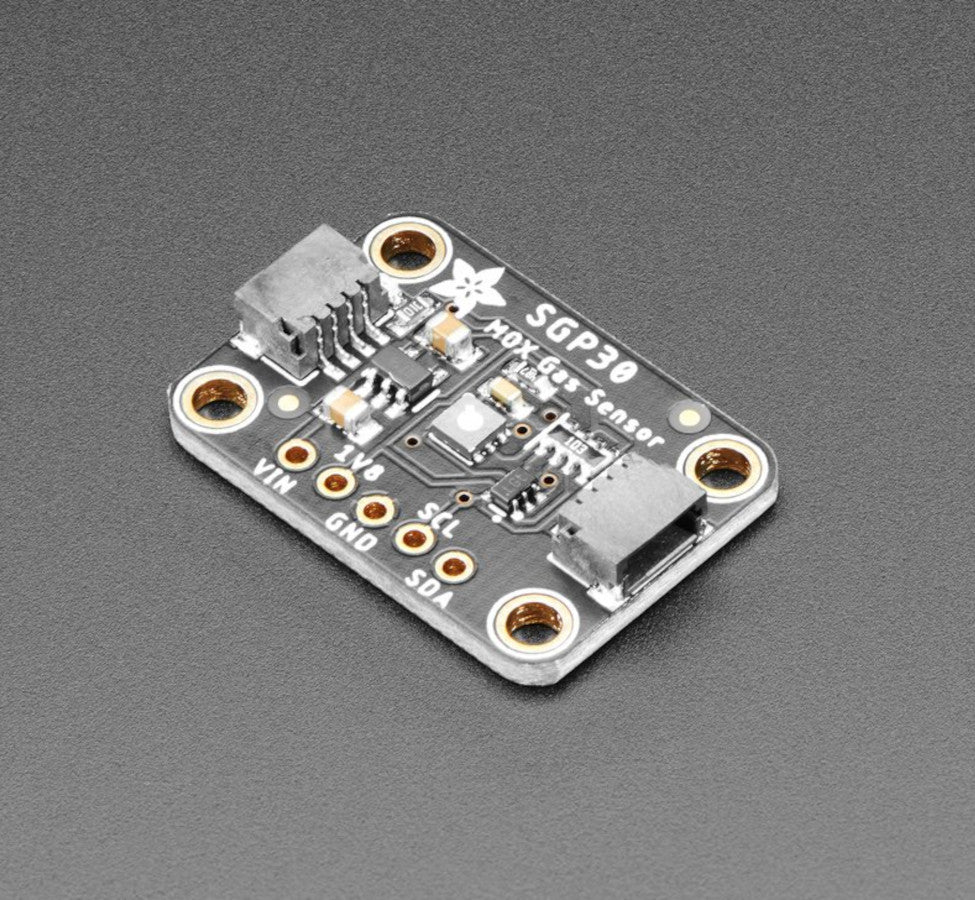

Adafruit SGP30 Luftqualitätssensor, VOC und eCO2, 3709

Mit dem CCS811 Luftqualitätssensor Breakout Board von Adafruit können Sie Ihr Projekt um eine Raumluftüberwachung erweitern. Der integrierte MOX-Sensor von Sensirion kann eine Vielzahl von flüchtigen organischen Verbindungen (VOCs) erfassen und wurde für die Innenraumluftüberwachung entwickelt. Über I2C mit einem Mikrocontroller oder Arduino verbunden, lassen sich mithilfe der Adafruit-Bibliothek die Summe der Konzentrationen der Einzelverbindungen, auch Total Volatile Organic Compound (TVOC) genannt, sowie das equivalente CO2-Level (eCO2) auslesen. Das Ausgangssignal ist bereits vollständig kalibriert und ermöglicht Messungen mit einer typischen Abweichung von lediglich 15%.

Die eCO2-Konzentration wird im Bereich von 0 bis 60.000 parts per million (ppm) und die TVOC-Konzentration im Bereich von 0 bis 60.000 parts per billion (ppb).

Bitte beachten Sie, dass VOC-/Gassensoren üblicherweise kalibriert werden müssen bevor präzise Messungen möglich sind. Das heißt, dass Sie den Sensor gut zur groben Einschätzung und zur Beobachtung der Entwicklung der Raumluftqualität einsetzen können, präzise Ergebnisse jedoch vorab eine Kalibrierung mit einer bekannten Quelle erfordern. Das SGP30 verfügt über eine interne Kalibrierung. Bitte beachten Sie auch, dass es sich hierbei um keinen CO2-Sensor für Labormessungen handelt, da der eCO2-Wert auf Basis der H2-Messung errechnet wird.

Ein weiteres Feature des Sensors besteht in der Möglichkeit die Ergebnisse, um die Umgebungsluftfeuchtigkeit korrigieren zu lassen, um genauere Messungen zu erhalten. Ein externer Luftfeuchtigkeitssensor wird benötigt und die relative Luftfeuchtigkeit muss per I2C an den Sensor gesendet werden.

Das Modul verfügt über einen 1,8V-Spannungsregler und lässt sich problemlos mit 3 - 5 V betreiben. Durch vorhandene Pegelanpassung kann die I2C-Schnittstelle sowohl mit 3,3V als auch 5V-Logik genutzt werden. Das Board verwendet folgende 7-Bit I2C-Adresse: 0x58

Weitere Informationen und Tutorials erhalten Sie bei Adafruit!
