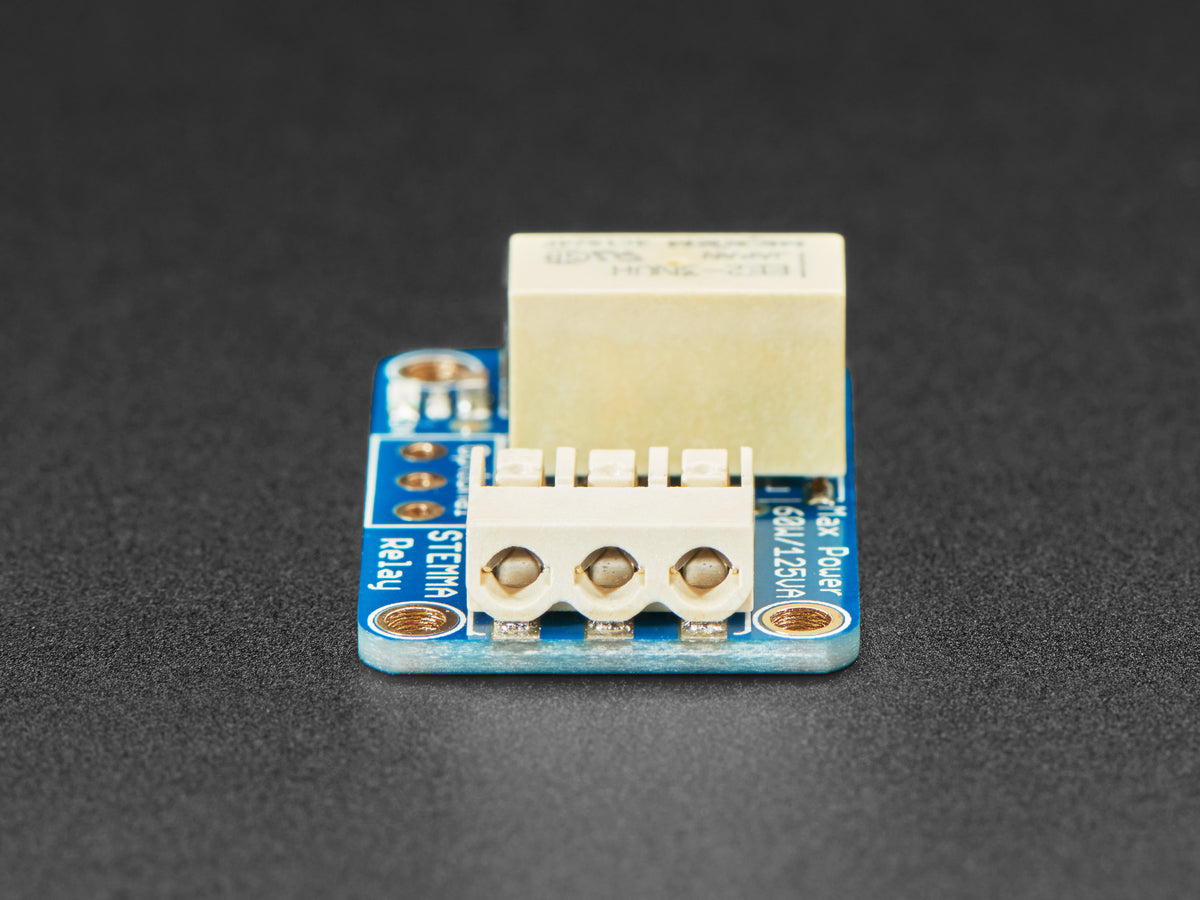

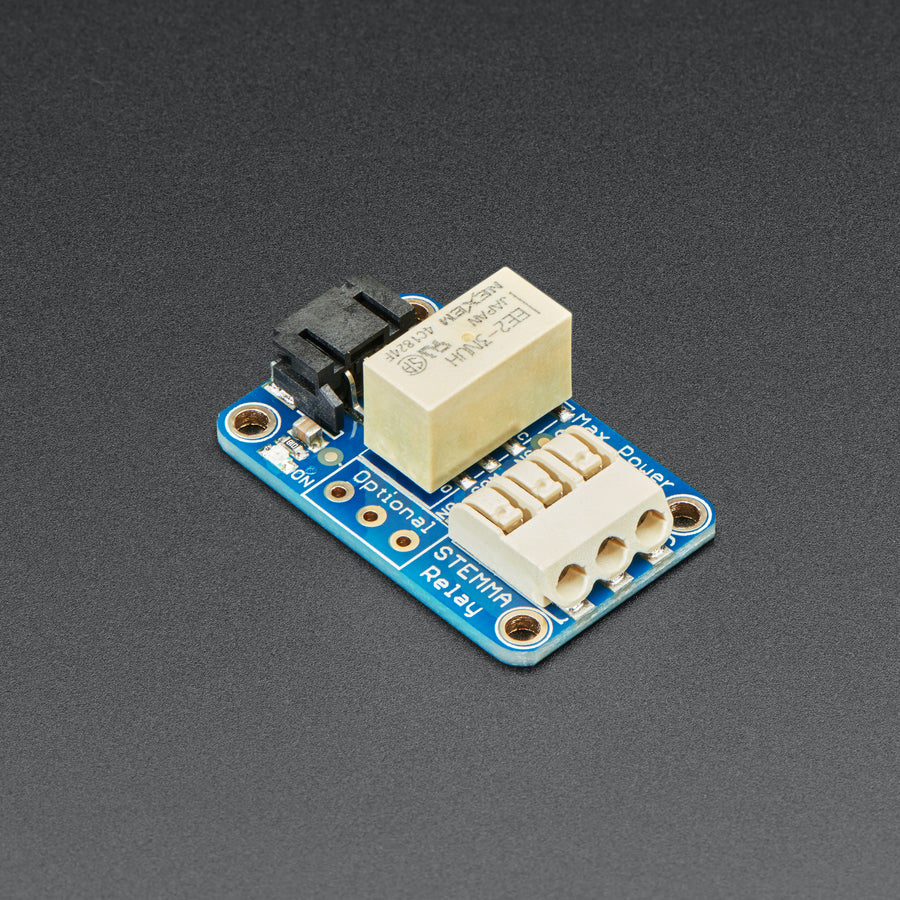

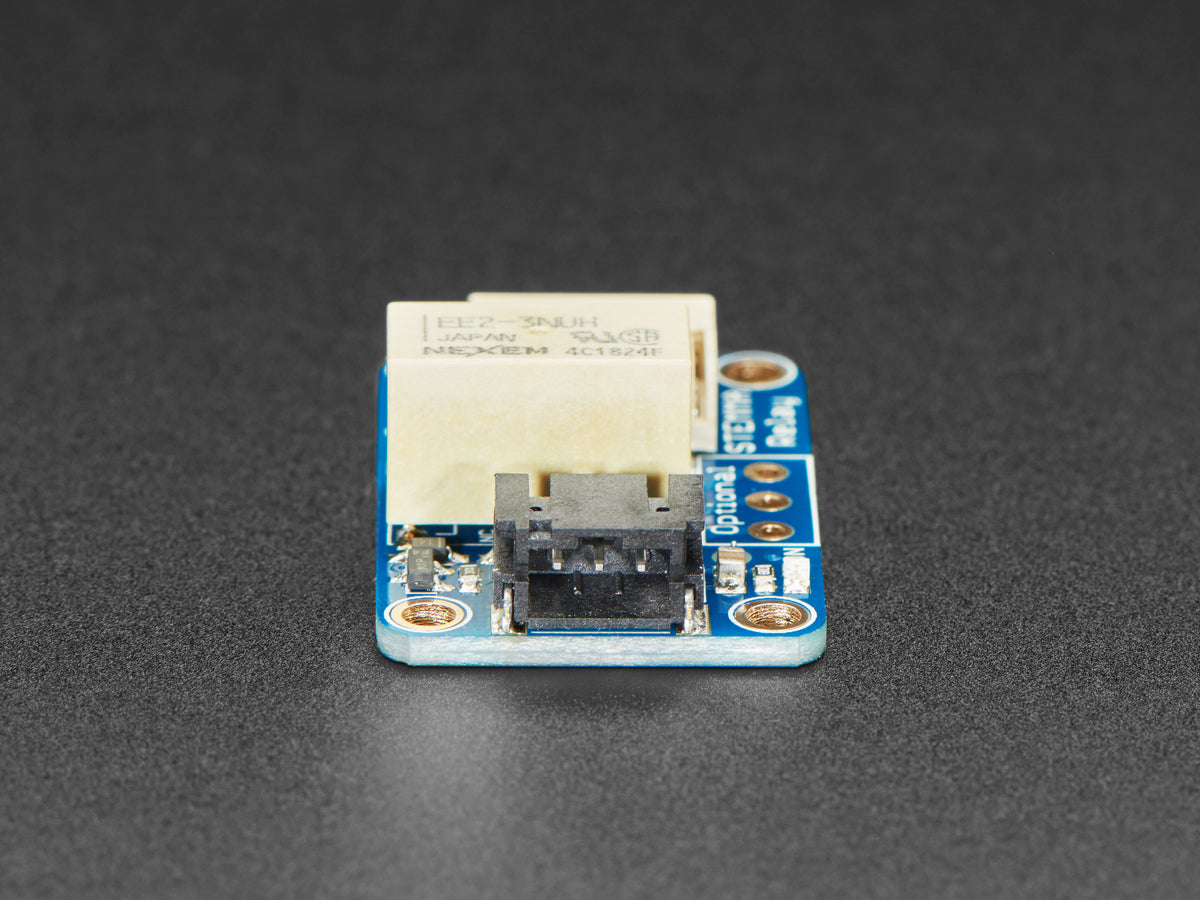

Adafruit STEMMA Mini Relais, 4409

Mit dem Adafruit STEMMA Ökosystem muss nichts mehr gelötet werden! Das STEMMA Mini Relais eignet sich hervorranged um Verbraucher, wie z.B. Lampen, Ventilatoren oder andere kleine Geräte mithilfe Ihres Mikrocontrollers zu steuern.

Das Besondere an dem STEMMA Relais ist, dass Sie sich gezielt über Ihre Anwendung Gedanken machen können und das Board bereits über alle nötigen Bauelemente verfügt, um die Ansteuerung so einfach wie möglich zu machen. So besitzt die Platine z.B. bereits eine Freilaufdiode und verfügt über Pegelwandler, um sowohl von einem 3V als auch 5V Mikrocontroller angesteuert werden zu können.

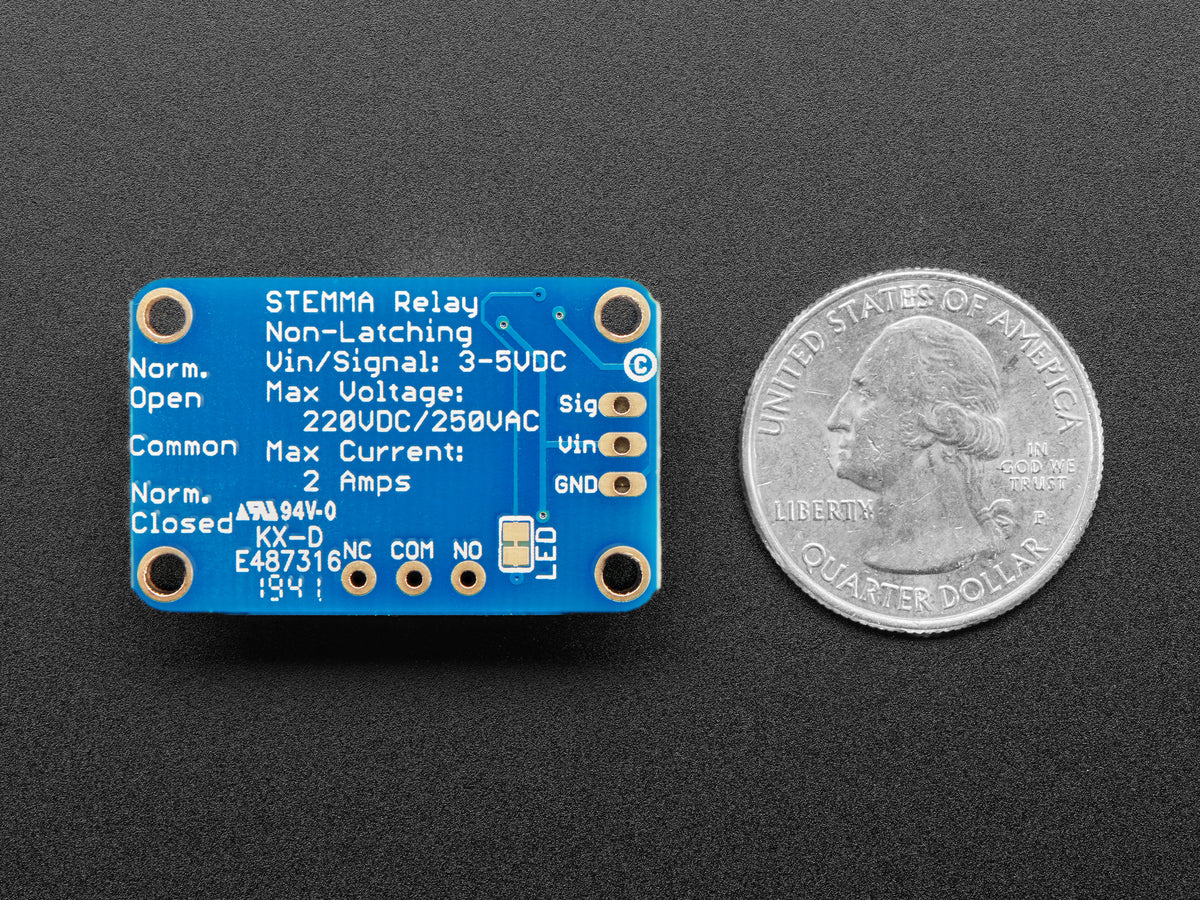

Liegt HIGH an dem Signal-Pin an, so schaltet das Relais durch und COM- und NO-Pins sind machnisch miteinander verbunden. Im offenen Zustand des Relais sind die Pins COM und NC miteinander verbunden. Bei aktivem Relais leuchtet auf der Platine eine rote LED auf, die Stromaufnahme beträgt im geschlossenen Zustand ca. 50mA. Wird die Stromzufuhr unterbrochen, so öffnet sich das Relais.

Am Lastteil können Leitungen 24AWG bis 18AWG Leitungen angeschlossen werden, das entspricht einem Leiterquerschnitt von etwa 0,21mm² bis 0,82mm². Die Klemmen sollten die Leitungen automatisch fixieren. Mit einem leichten Zug am Kabel können Sie prüfen, ob die Fixierung funktioniert hat. Zum Lösen der Leitungen genügt es mit einem dünnen Schraubendreher oder Stift von oben auf die Klemme zu drücken und die Leitung herauszuziehen.

Bei Gleichspannung von 30 V lassen sich bis zu 2 A, bei 110 V bis zu 0,3 A schalten. Bei Wechselspannung lassen sich bei 120 V bis zu 0,5 A und bei 250 V bis zu 0,6 A schalten. Entnehmen Sie die genauen Angaben bitte dem Datenblatt des Relais.

Weitere Informationen, Bibliotheken und Code-Beispiele finden sich auf der Adafruit Website!
