Adafruit STEMMA QT auf Arduino MKR Kabel, 5-polig auf 4-polig JST SH / Qwiic, 10cm, 4483

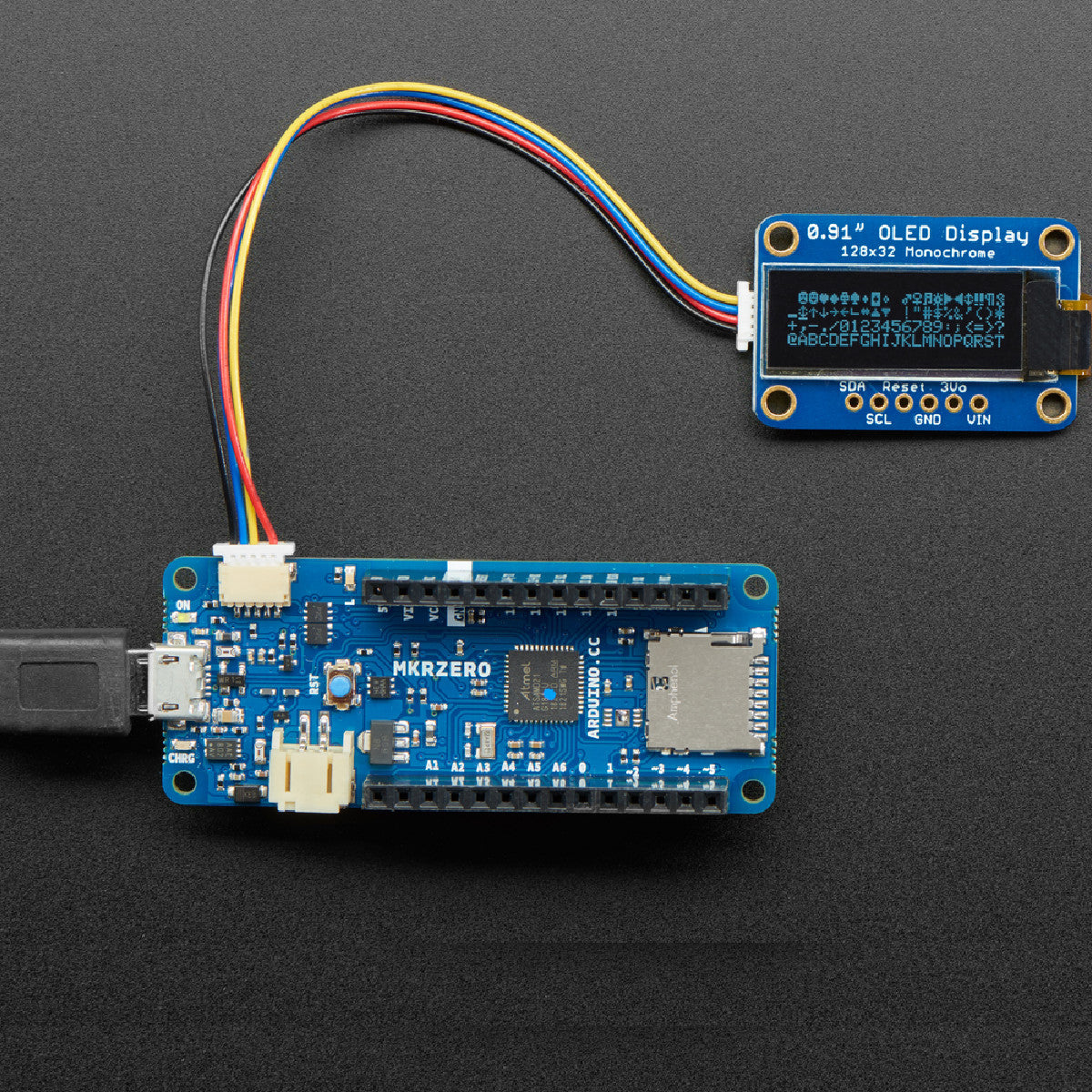

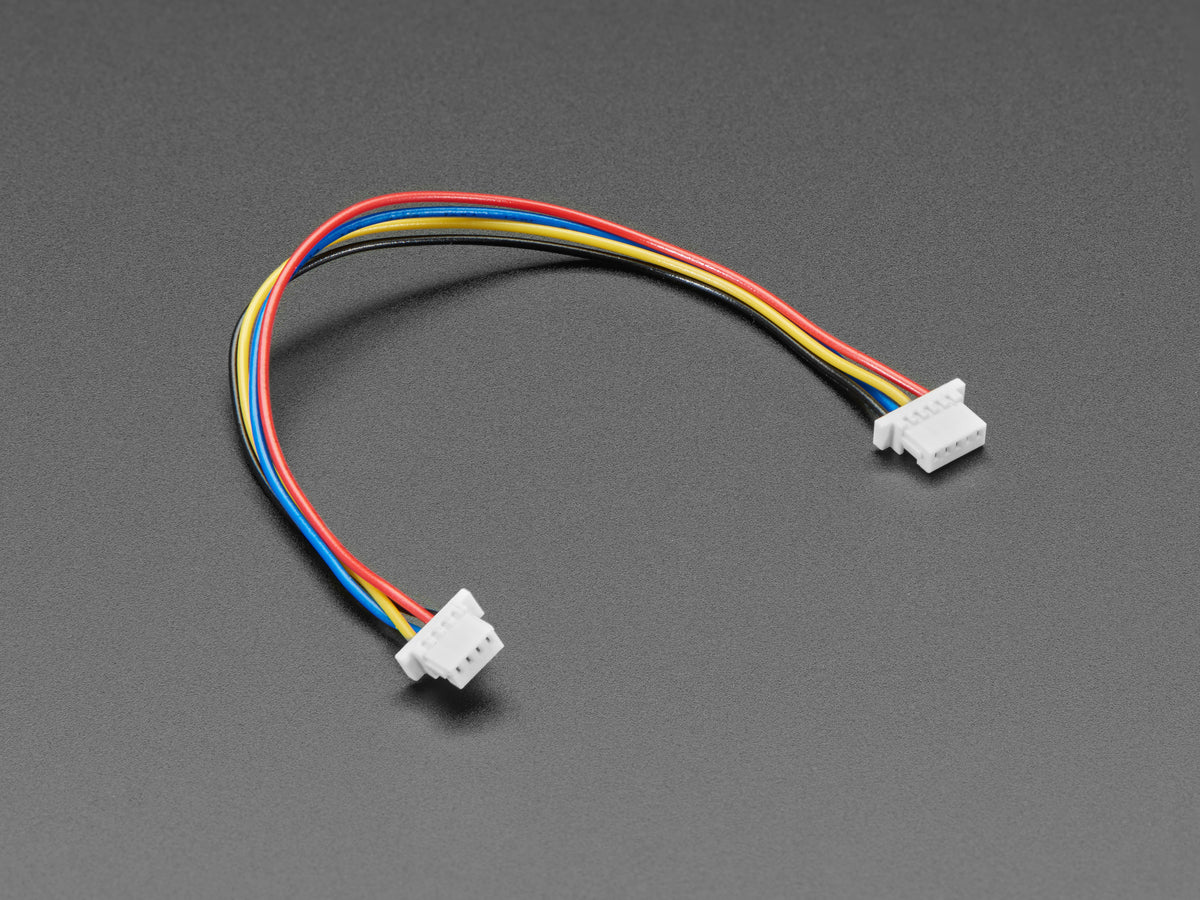

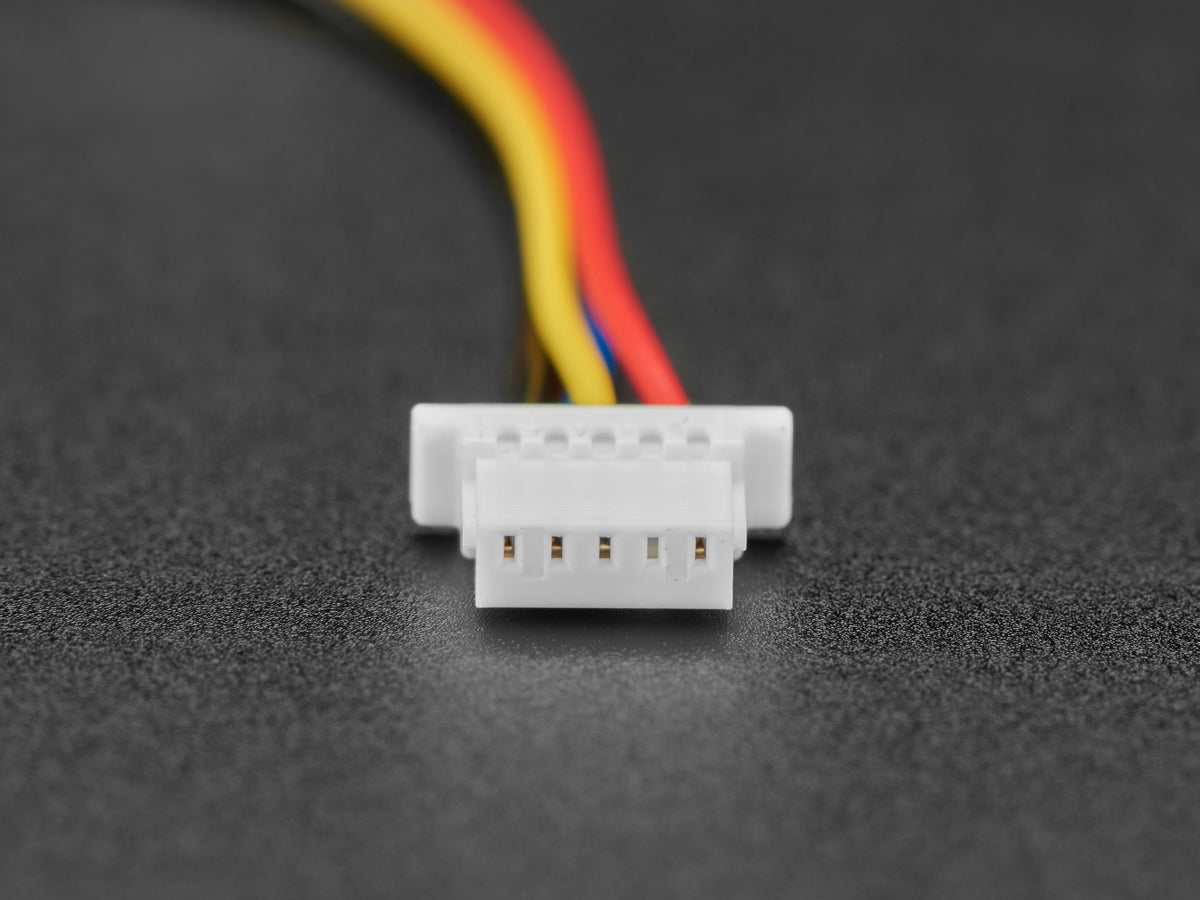

Mithilfe dieses Kabels können Adafruit Sensoren mit STEMMA QT Anschluss problemlos an Arduino MKR Boards angeschlossen werden! Das Kabel hat an einem Ende einen 4-poligen JST-SH-Anschluss, passend für alle STEMMA QT Boards, und am anderen Ende einen 5-poligen JST-SH-Anschluss, passend für alle Arduino MKR-Boards.

Der JST-SH-Anschluss hat ein Rastermaß von 1mm und passt auch für Qwiic-Anschlüsse von SparkFun. Zu beachten ist jedoch, dass die verwendeten Sensorboards 5V-tolerant sind. Nicht alle SparkFun Boards eignen sich für eine Spannung von 5V. Adafruits STEMMA QT Boards verfügen stets über 10kΩ Pullup-Widerstände zum Vin-Pin. Dies entspricht jedoch nicht den I2C-Spezifikationen für die SAMD21-Serie. Auch wenn in Tests keine Probleme aufgetaucht sind und sich die Boards mit der MKR-Serie nutzen ließen, empfiehlt Adafruit die Verwendung externen 2kΩ-Widerstände von SDA / SCL auf 3,3V, um die Spannung der 10kΩ-Pullup-Widerstände zu senken.

Farbkodierung:

• Schwarz: GND
• Rot: V+, wird mit 5V am MKR Board verbunden, nicht mit 3,3V!
• Blau: SDA
• Gelb: SCL
