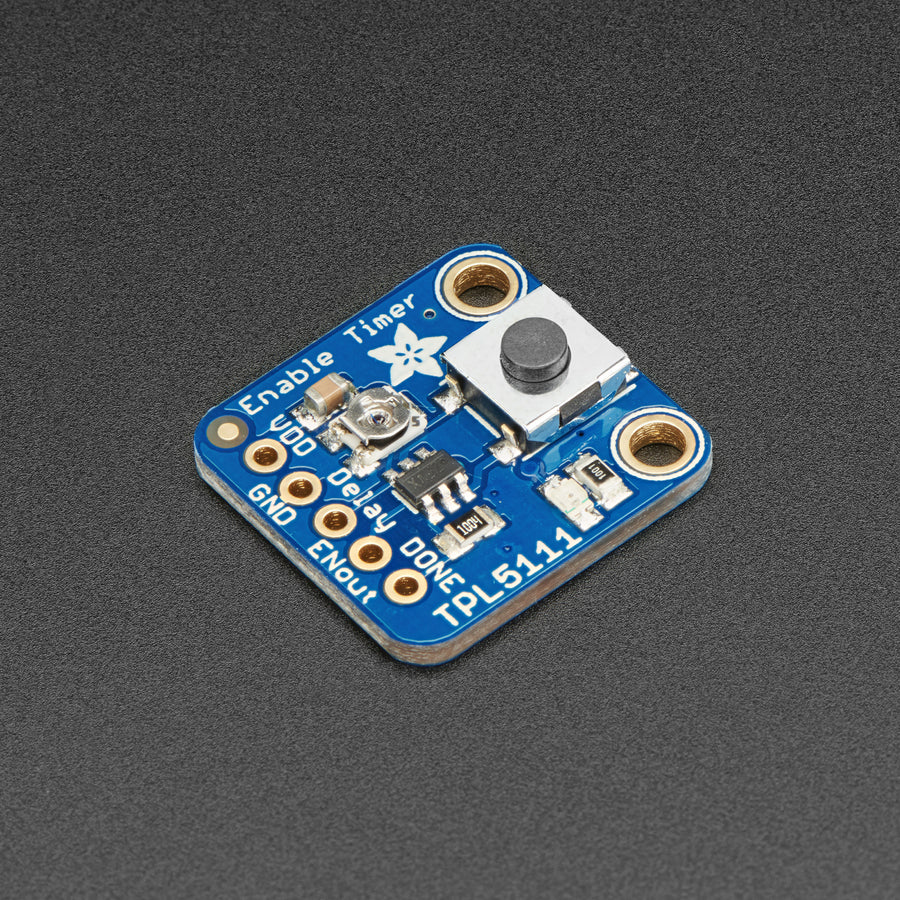

Adafruit TPL5111 Low Power Timer Breakout, 3573

Mit dem Adafruit TPL5111 Power Timer Breakout Board machen Sie aus jeder Hardware ein Low-Power-Projekt. Das Board kümmert sich um das Einschalten angeschlossener Hardware im Intervall von 100 ms bis 2 h - wählbar über den Potentiometer bzw. über einen angeschlossenen Widerstand. Der Power Timer wartet anschließend auf ein Signal, um zum richtigen Zeitpunkt die Stromzufuhr zu unterbrechen.

Wir führen auch das TPL5110 Breakout Board von Adafruit, das Ihre Projekt direkt von der Spannungsquelle trennt. Der TPL5111 Timer eignet sich für Projekte und Boards, die über einen Enable-Eingang verfügen und sich damit aktivieren lassen.
Die Anwendung gestaltet sich einfach: Verbinden Sie "VDD" einfach mit einer Spannung von 3 - 5 V, die Leitung für die Aktivierung Ihrer Hardware an "ENout" und verbinden Sie eine Signalleitung mit dem mit "Done" gekennzeichneten Pin. Die Verzögerung kann mithilfe des on-board Trimmers eingestellt werden: Ganz nach links gedreht, erhält man eine Periode von ca. 100 ms, ganz nach rechts gedreht, eine Periode von ca. 2 h. Sobald ein High-Pegel am "Done" Pin anliegt, wird ENout wieder LOW.
Die Stromaufnahme ohne aktiver externer Schaltungen beträgt ca. 20 µA. Der Power Timer kann auch manuell über den Taster aktiviert werden.

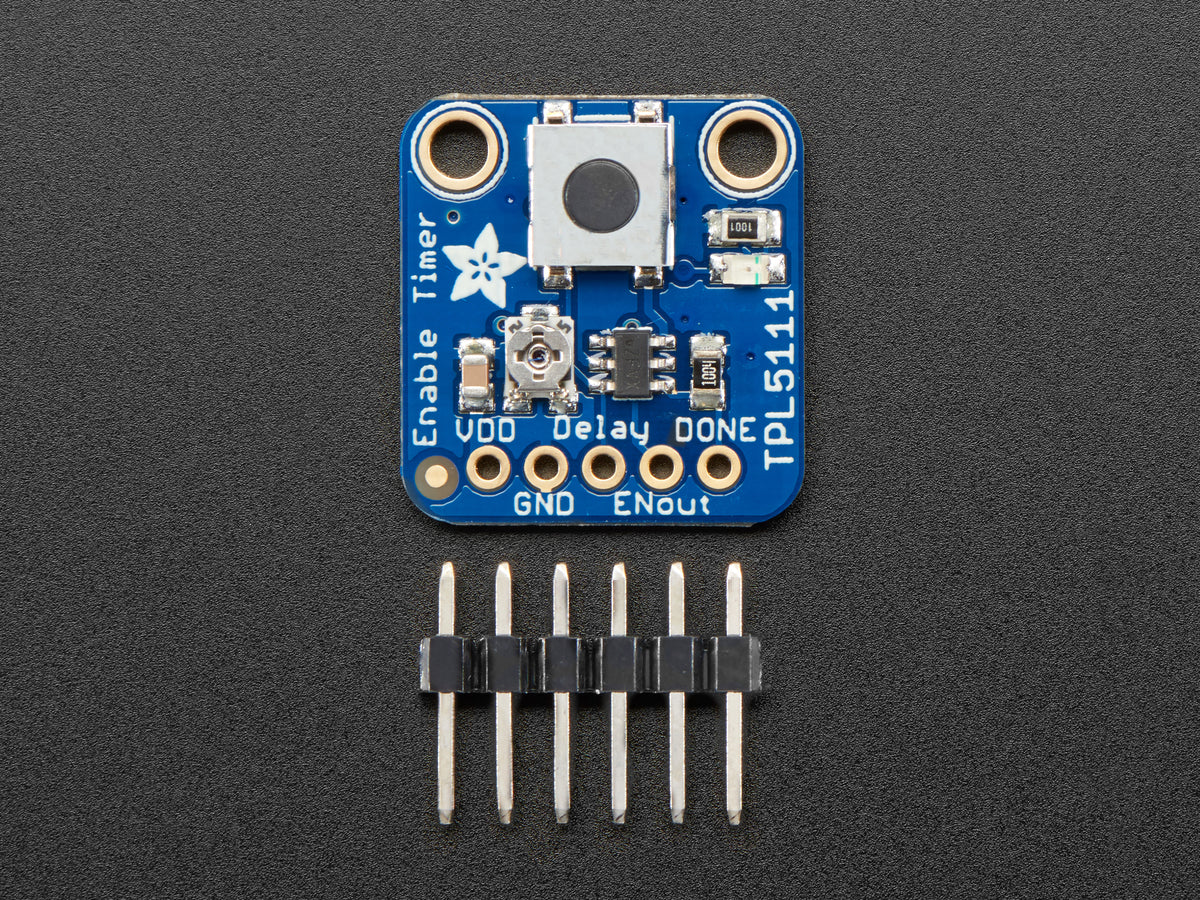

Das Breakout Board wird vollständig aufgebaut geliefert. Die beiliegende Stiftleiste können Sie bei Bedarf anlöten.
