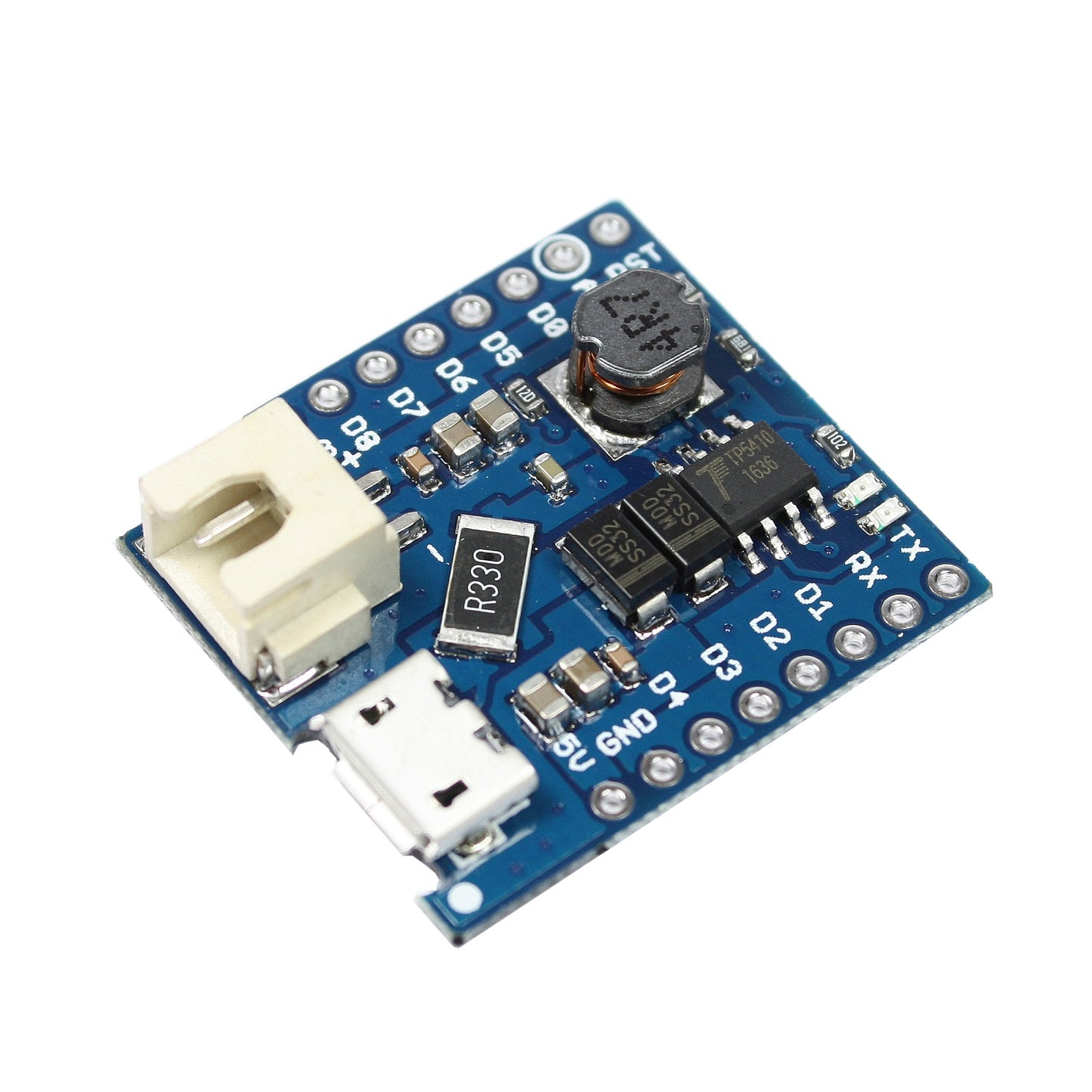

Battery Shield für WeMos D1 mini

Mit dem Battery Shield für das WeMos D1 mini erweitern Sie Ihr Projekt um eine Ladeschaltung und können das Board über einen LiPo/LiIon-Akku betreiben.

Die Ladung des Akkus erfolgt über den vorhandenen MicroUSB-Port mit einem Ladestrom von 0,5 A bzw. 1 A. Über den Jumper J1 auf der Rückseite der Platine, lässt sich der Ladestrom wählen. Der Jumper J2 verbindet den Akku mit dem analogen Eingang A0 und ermöglicht damit das Überwachen der Akkuspannung. Akkus mit einer Spannung von 3,3 V - 4,2 V können über den XH2-2.54MM Port angeschlossen werden. Das Board verfügt darüberhinaus über zwei LEDs: Einer roten, die den Ladevorgang anzeigt und einer grünen, die anzeigt, dass der Ladevorgang abgeschlossen ist.

Im Lieferumfang sind das Battery Shield und Sitftleisten enthalten. Die Stiftleisten können Sie anlöten, um das Board direkt auf den WeMos D1 mini stecken zu können.
