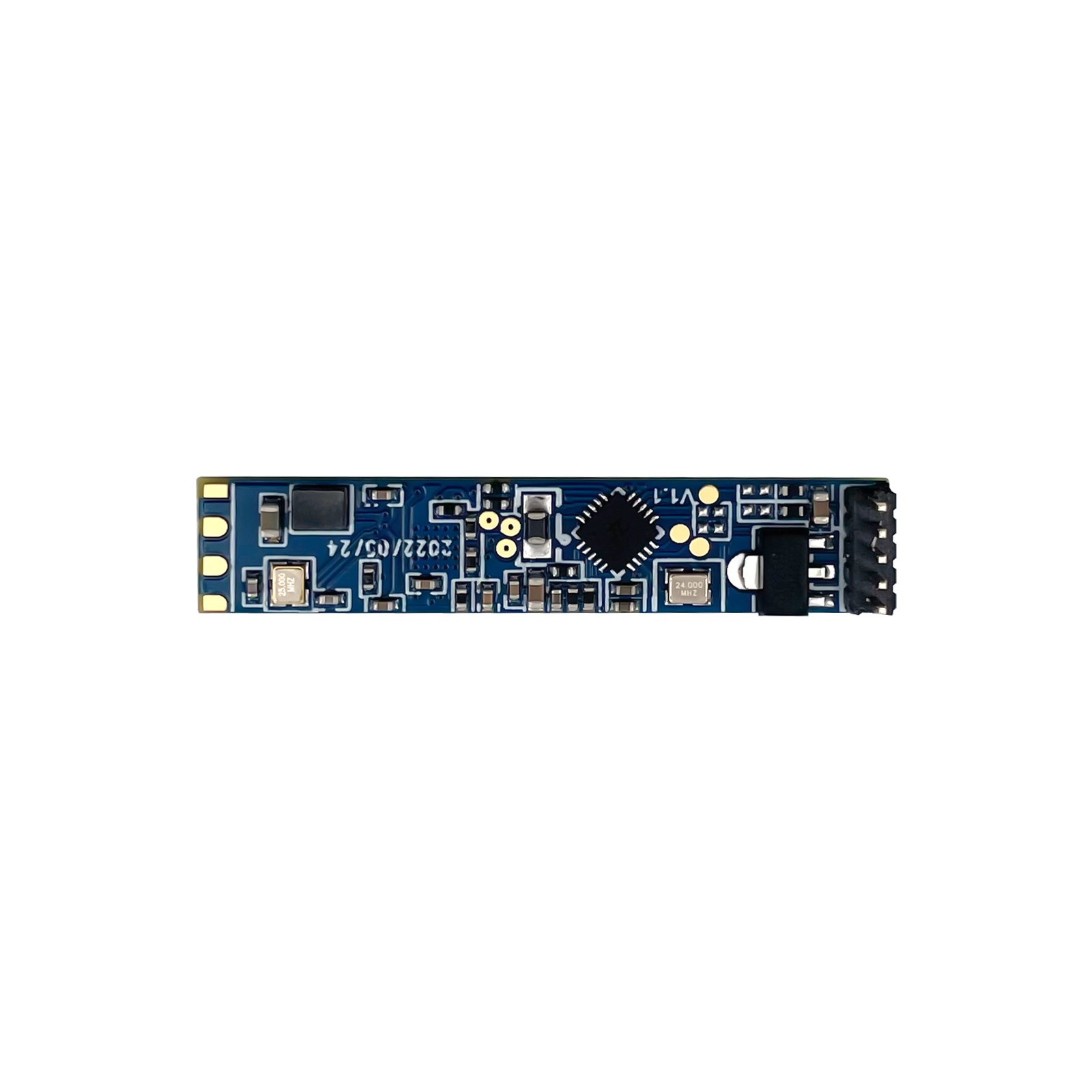

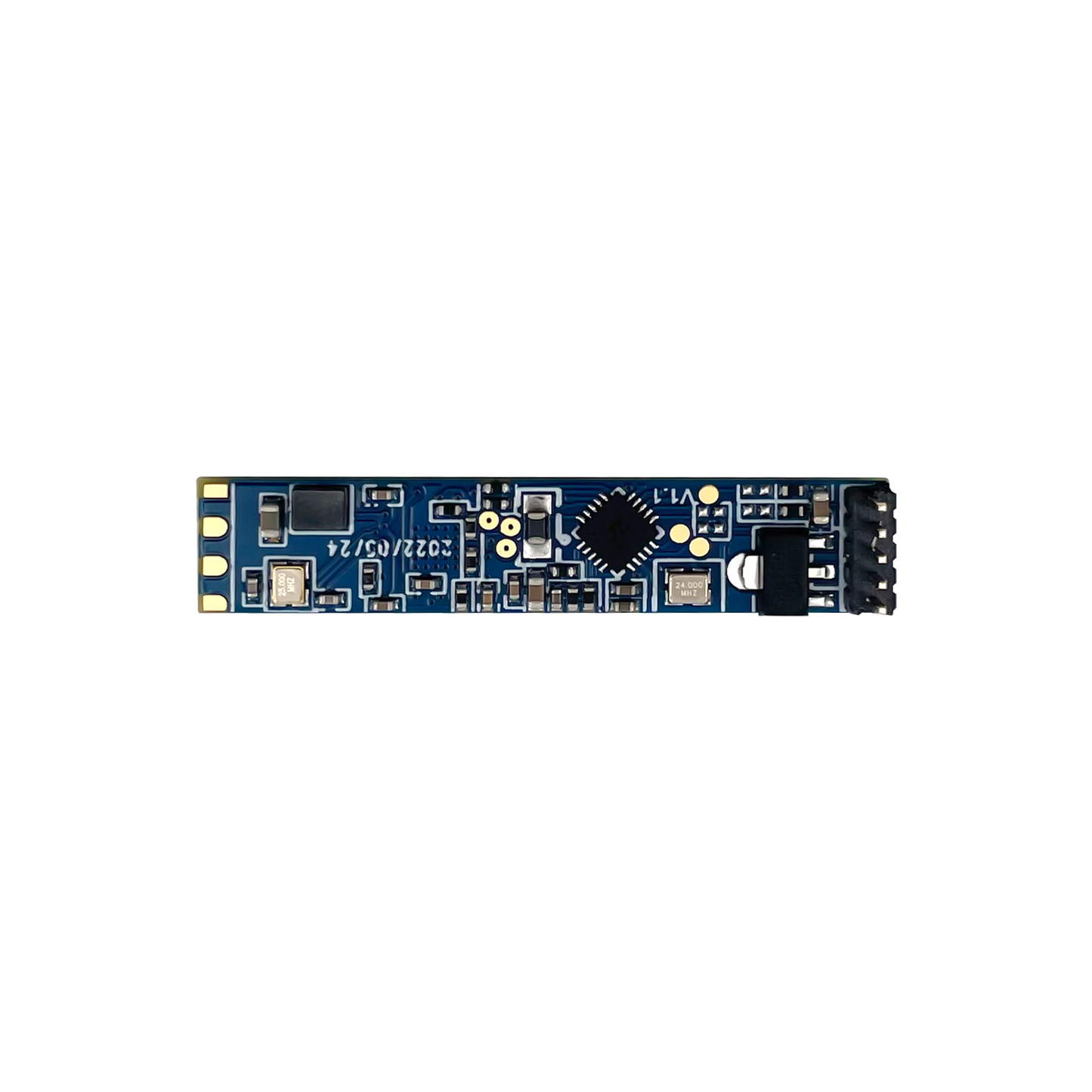

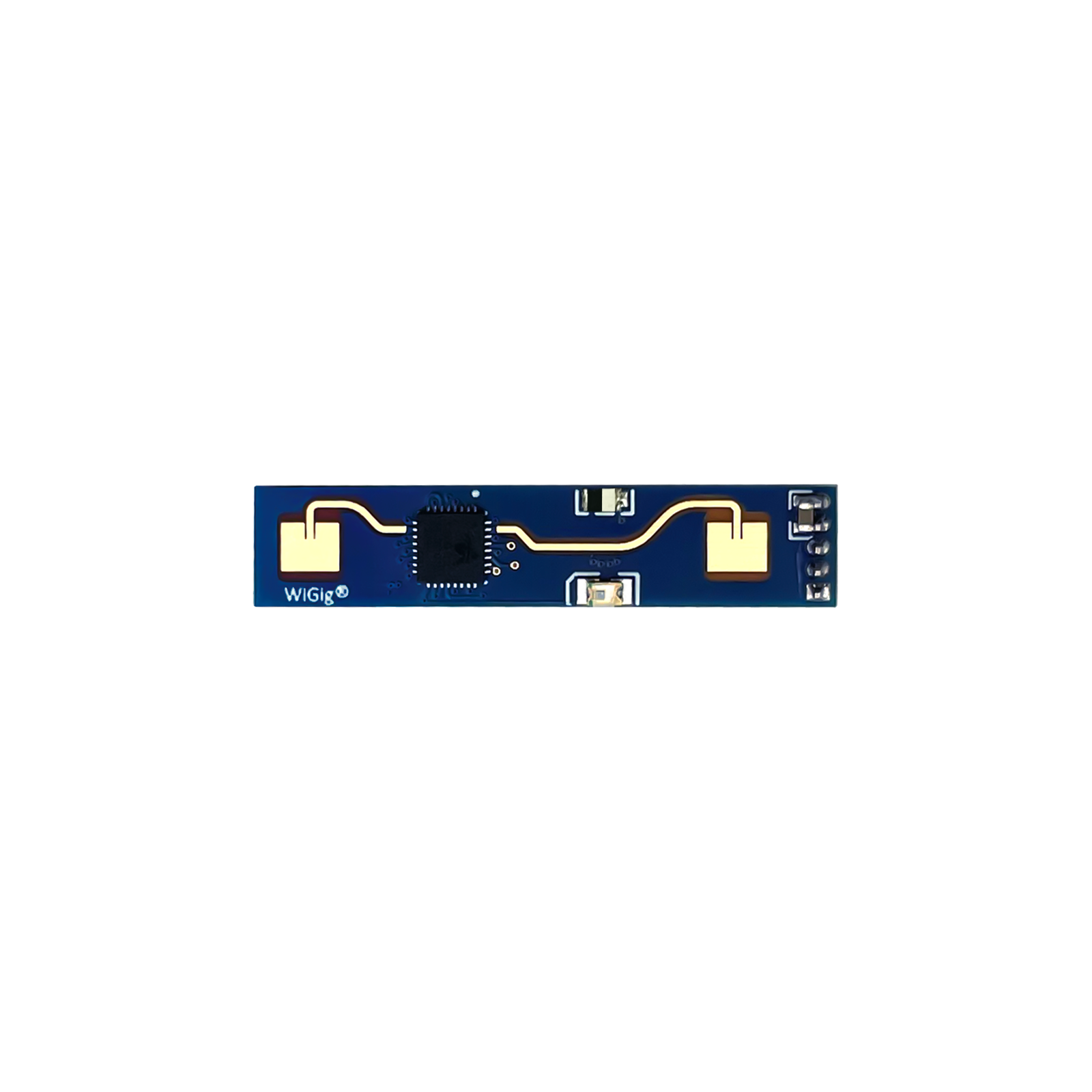

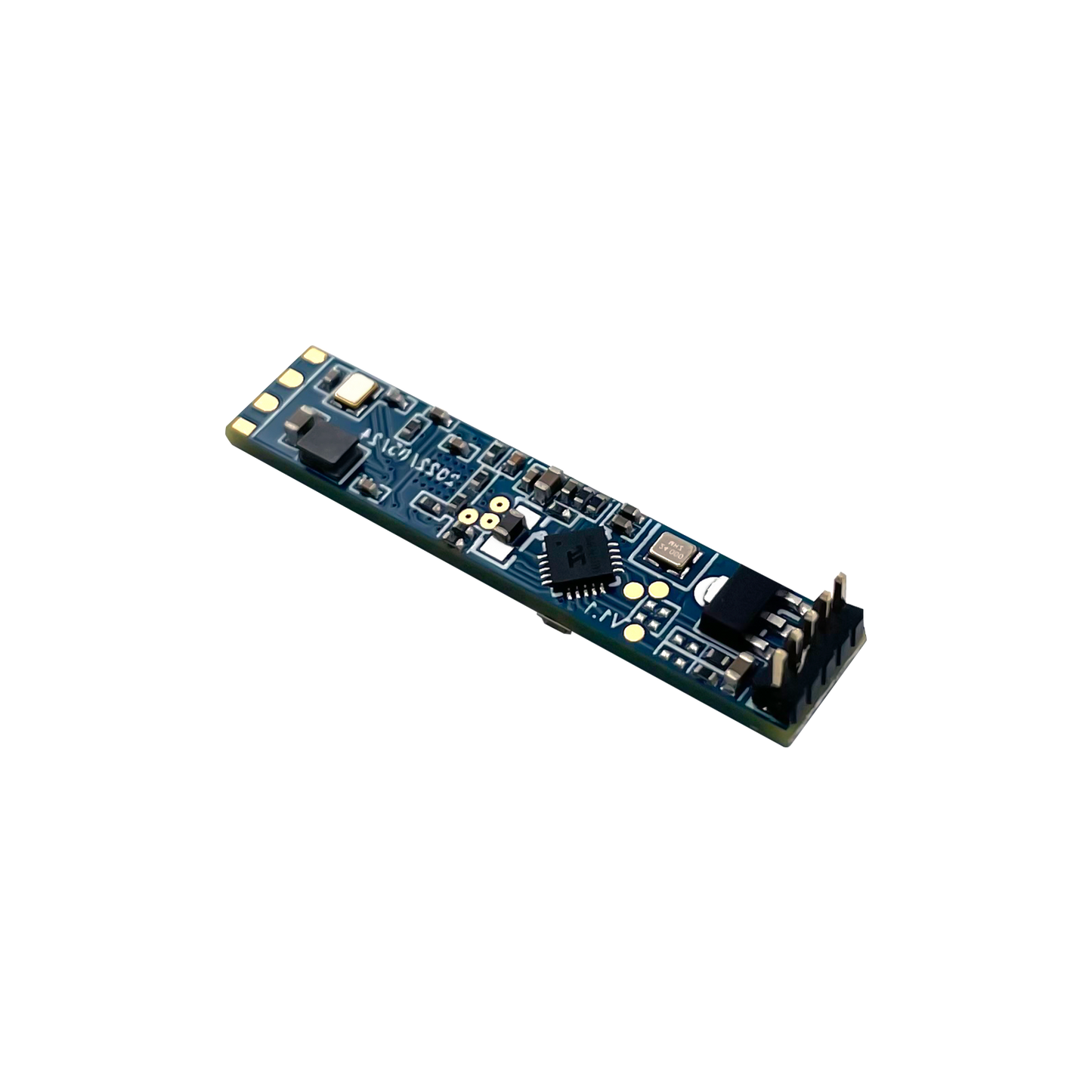

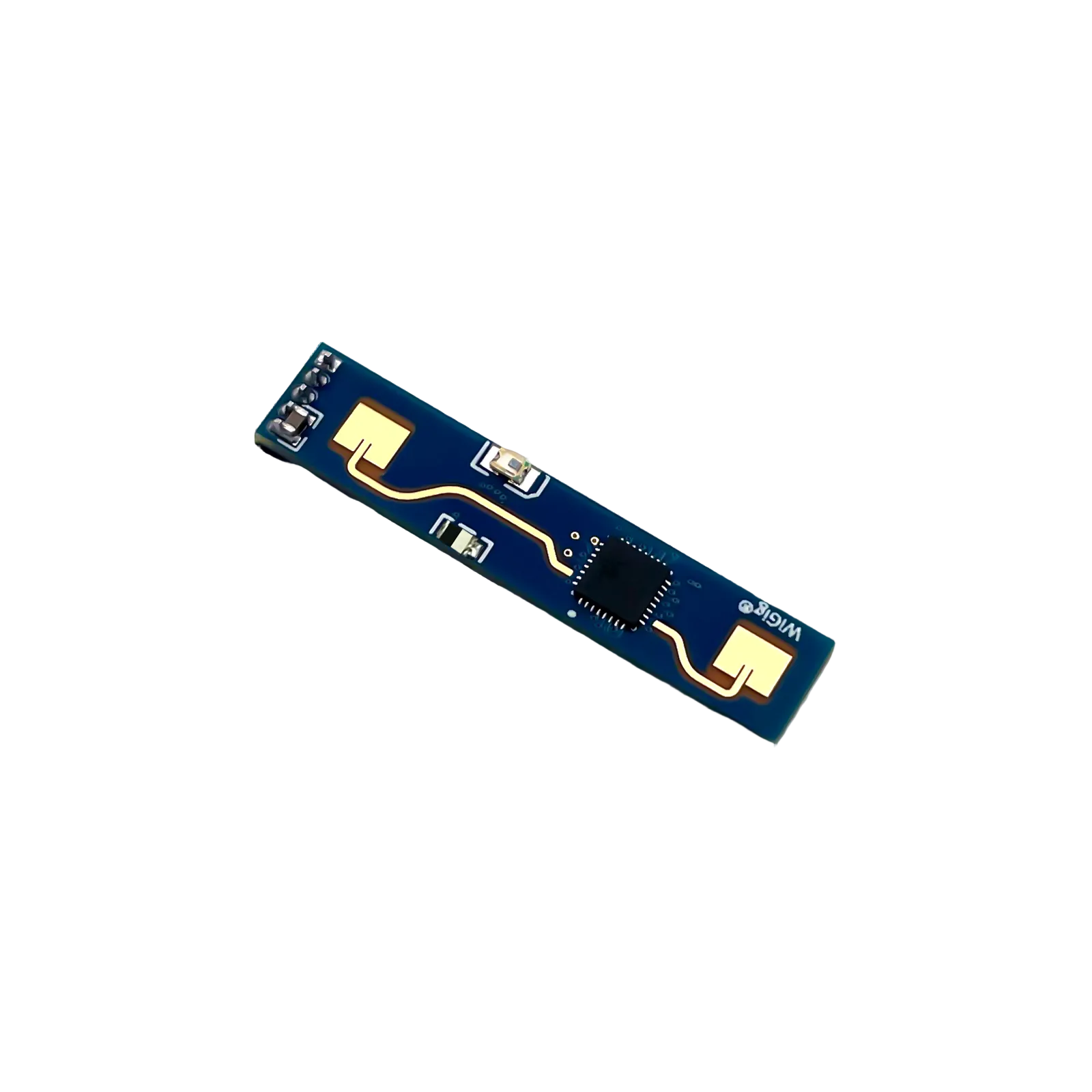

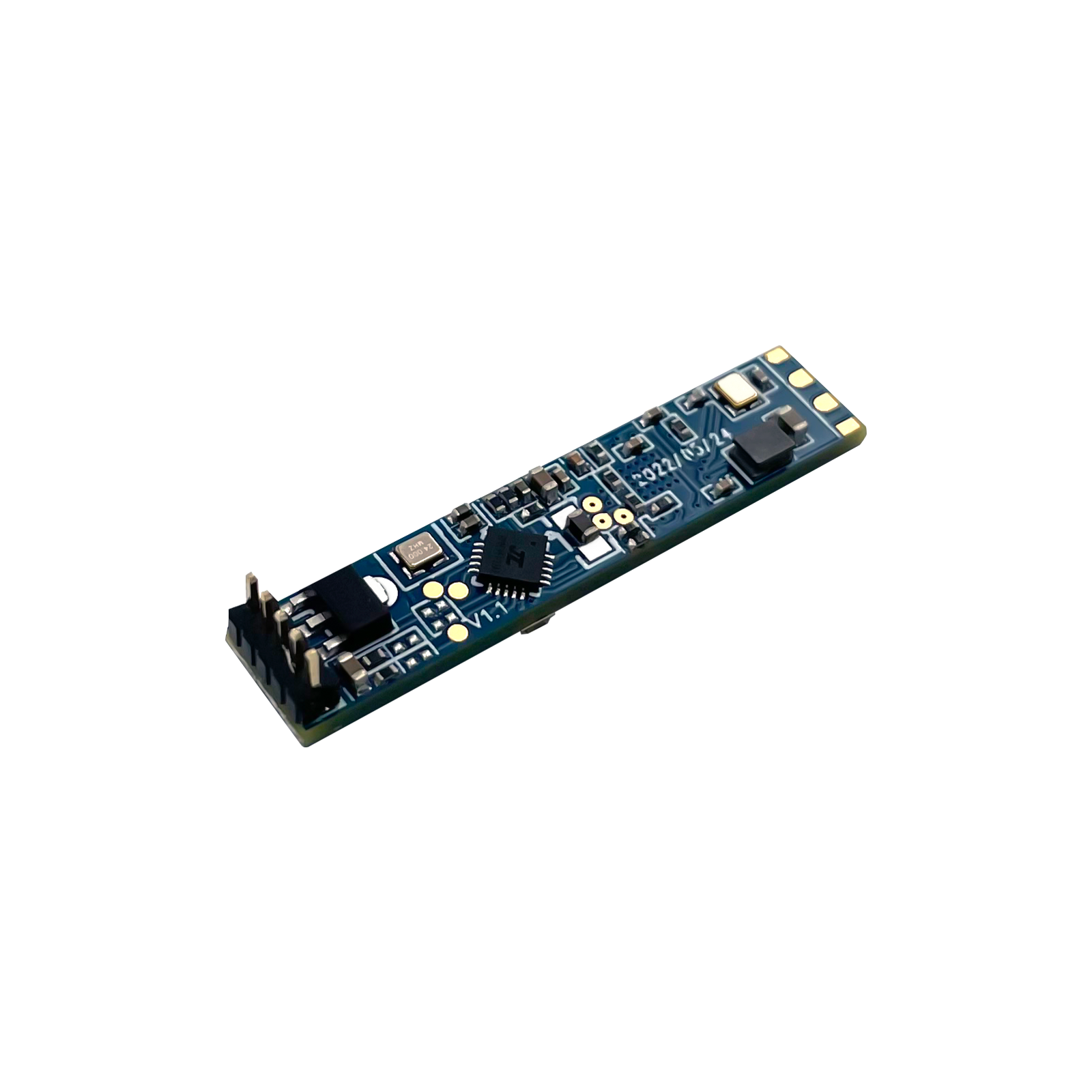

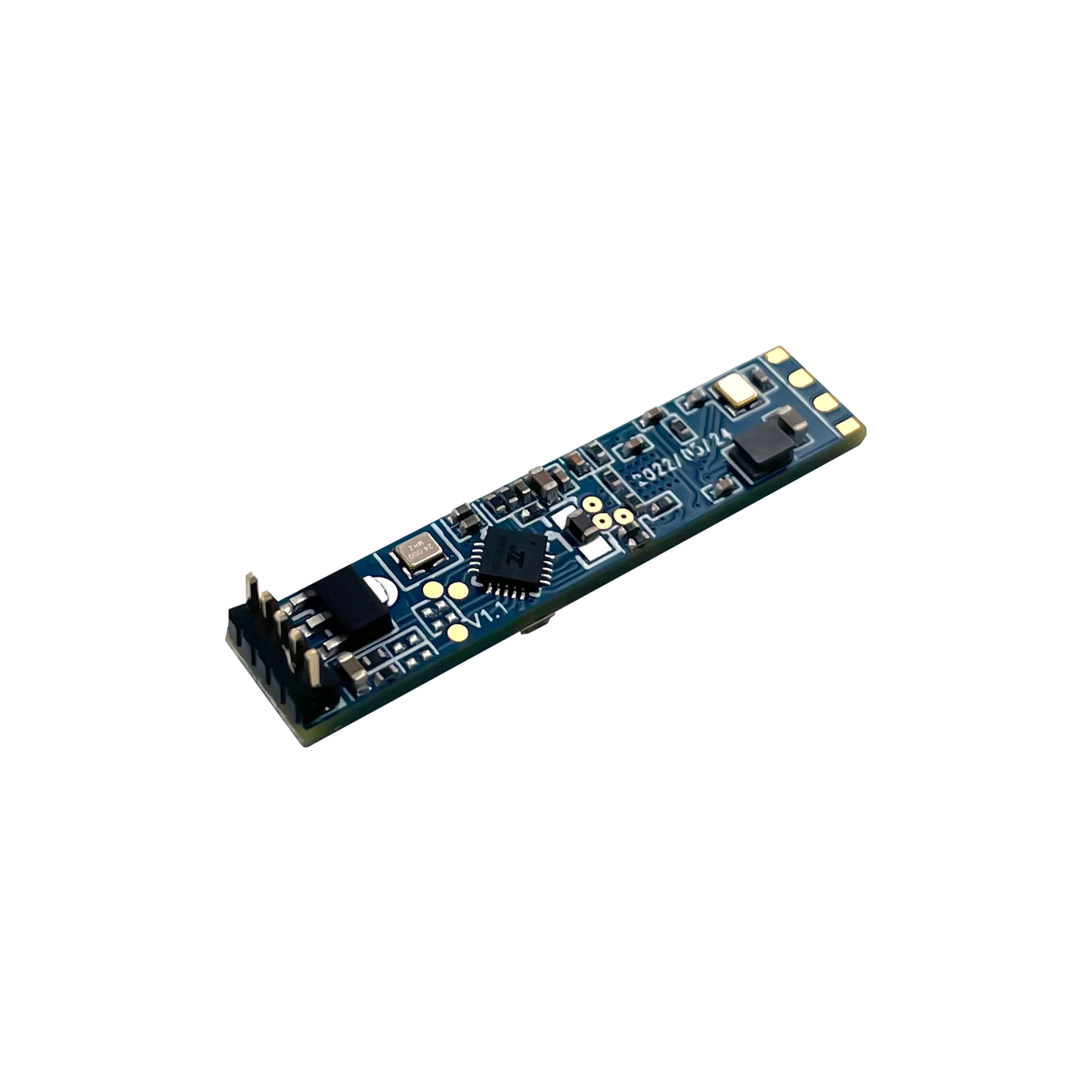

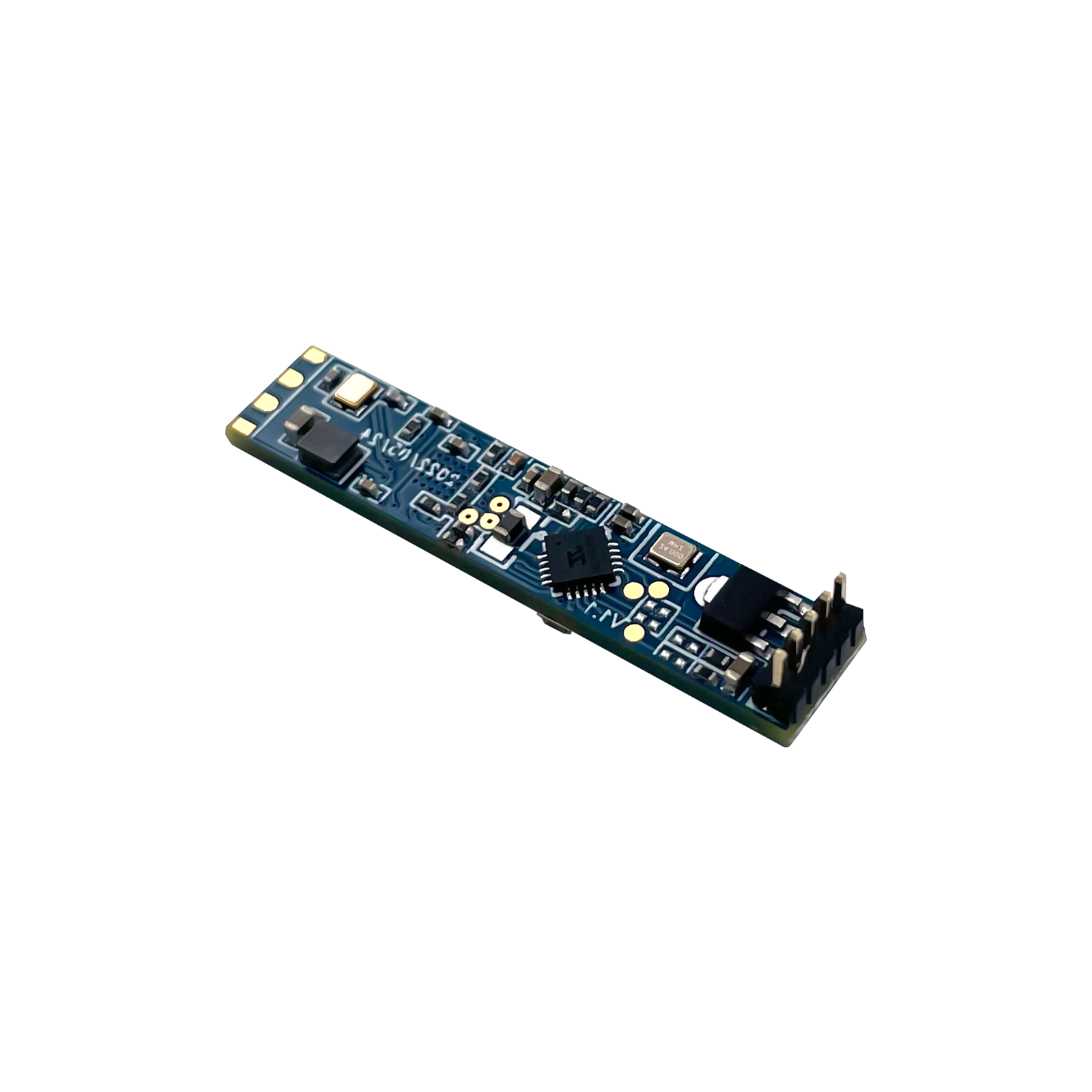

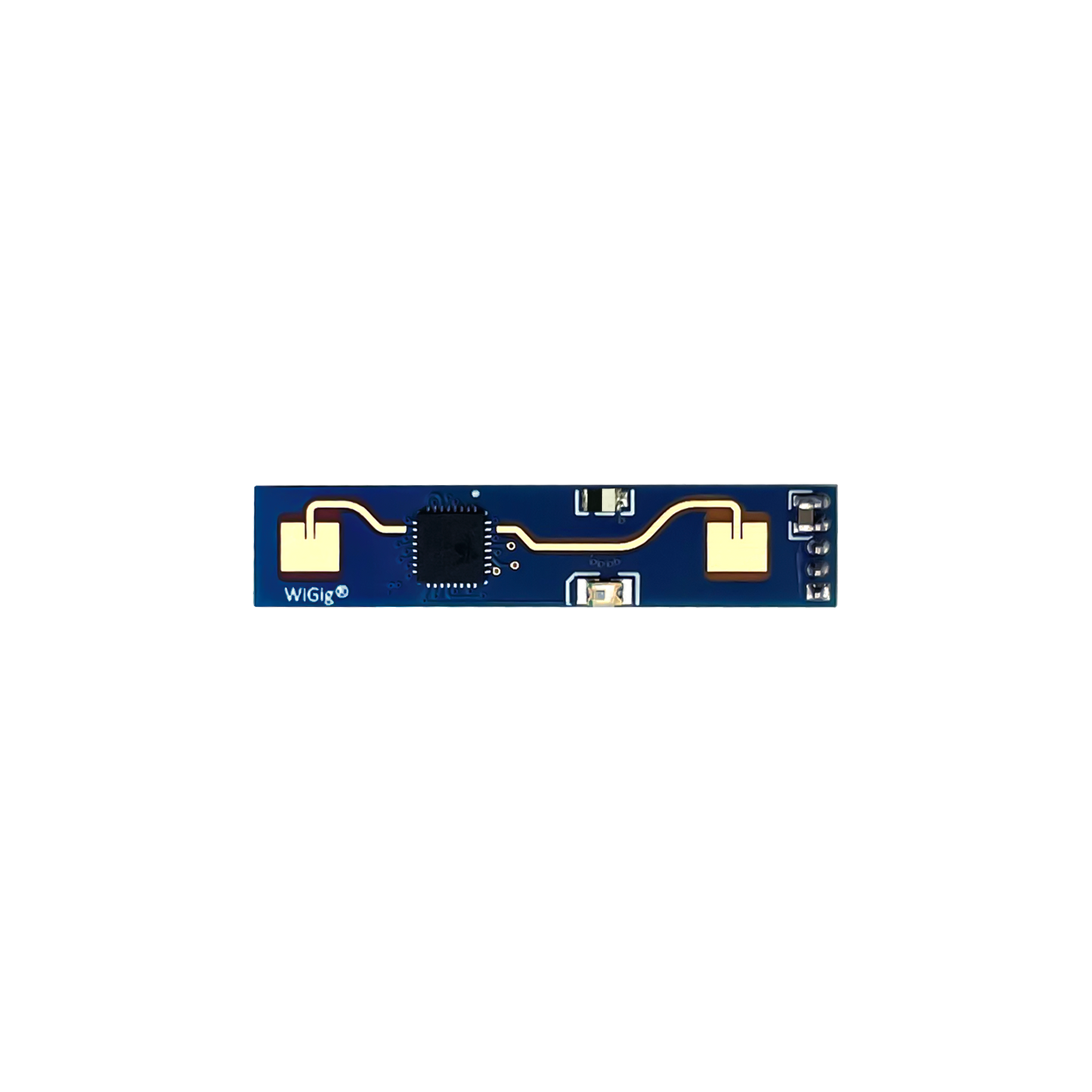

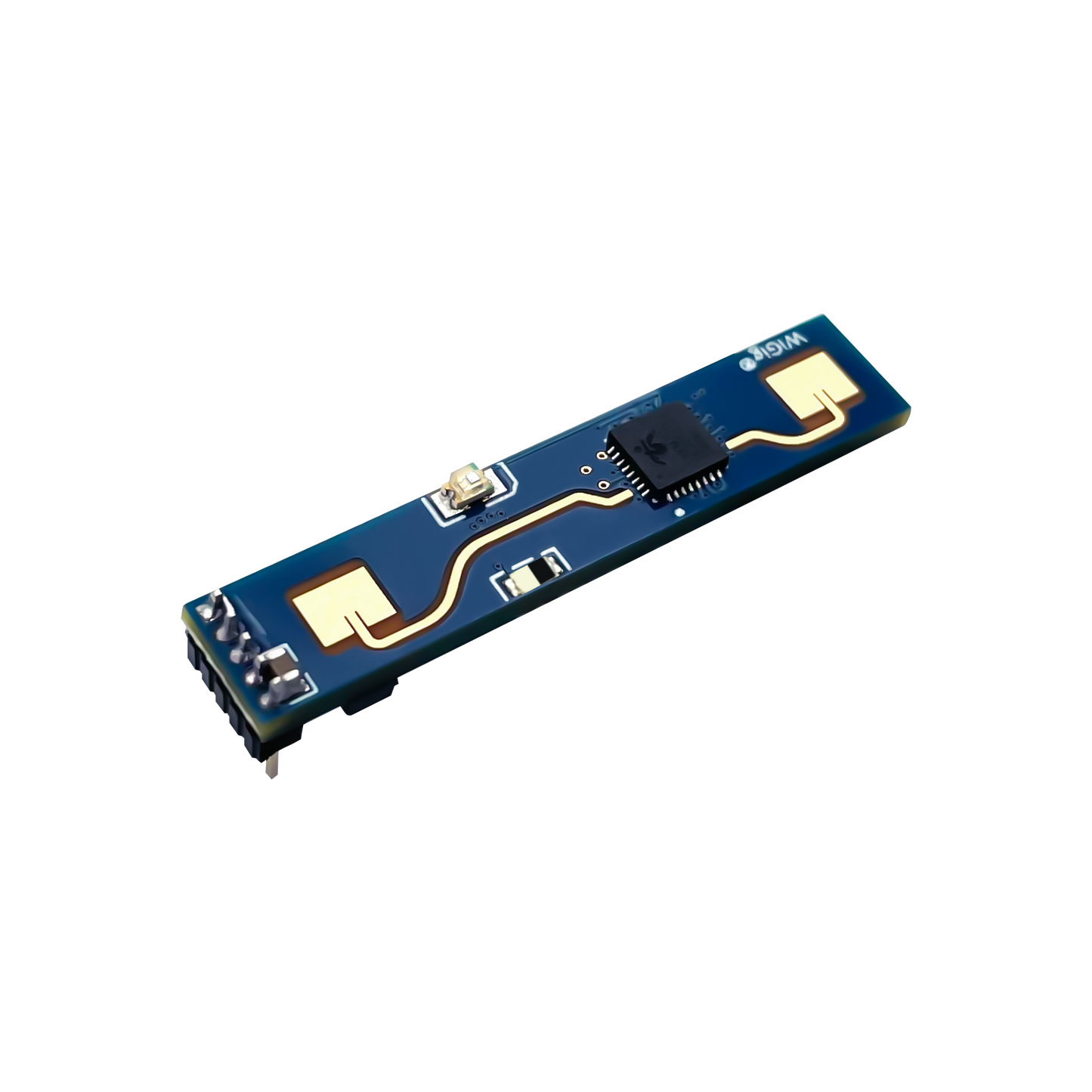

LD2410B 24GHz Human Presence Sensor | Millimeterwellen-Radar mit Bluetooth | Erkennt Bewegung & Stillstand | bis 5m Reichweite | GPIO & UART

Der LD2410B ist ein hochsensibler 24GHz FMCW-Millimeterwellen-Radar zur zuverlässigen Anwesenheitserkennung im Innenraum. Im Gegensatz zu klassischen PIR-Bewegungsmeldern erkennt er nicht nur Bewegung, sondern auch statische oder minimal bewegte Personen (z. B. sitzend oder liegend) – ideal für Smart-Home, Automatisierung und IoT-Projekte.

Highlights

• Präsenz-Erkennung auch ohne Bewegung – erkennt stehende, sitzende und ruhende Personen
• Reichweite bis 5m (einstellbar) & Erfassungswinkel ±60°
• Bluetooth-Konfiguration per App sowie UART-Konfiguration möglich
• Plug & Play – GPIO-Ausgang (High = Person erkannt) plus UART-Datenausgabe
• Unempfindlich gegenüber Umwelteinflüssen – unabhängig von Licht, Temperatur und Luftfeuchtigkeit

Anwendungsfälle

• Smart-Home-Lichtsteuerung (Präsenz statt Bewegung)
• Energie sparen: Geräte/Displays automatisch abschalten, wenn niemand da ist
• Raum- und Flurautomatisierung, Büro, Bad, Schlafzimmer
• Sicherheits- & Zutrittslösungen (Person erkannt / niemand erkannt)

Technische Daten

• Frequenz: 24–24,25 GHz
• Technologie: FMCW Millimeterwellen-Radar
• Erfassungsdistanz: bis 5 m (einstellbar)
• Erfassungswinkel: ±60°
• Distanzauflösung: 0,75 m
• Versorgung: 5V DC
• Stromaufnahme: ca. 79 mA (typisch)
• Schnittstellen: GPIO (3,3 V Logik), UART
• Standard-UART: 256000 Baud, 8N1
• Abmessungen: 7 mm × 35 mm

Pinout

• OUT: Status-Ausgang (High = Anwesenheit erkannt, Low = keine Anwesenheit)
• UART_TX: Serial TX
• UART_RX: Serial RX
• GND: Masse
• VCC: 5V Versorgung

Hinweise zur Installation

• Für beste Ergebnisse Sensor stabil montieren (Vibrationen vermeiden).
• Gehäuse/Radom sollte bei 24 GHz wellendurchlässig sein (kein Metall/Abschirmmaterial).
• Bewegte Störquellen (z. B. Vorhänge, Ventilatoren, große Pflanzen im Luftstrom) können die Erkennung beeinflussen.
