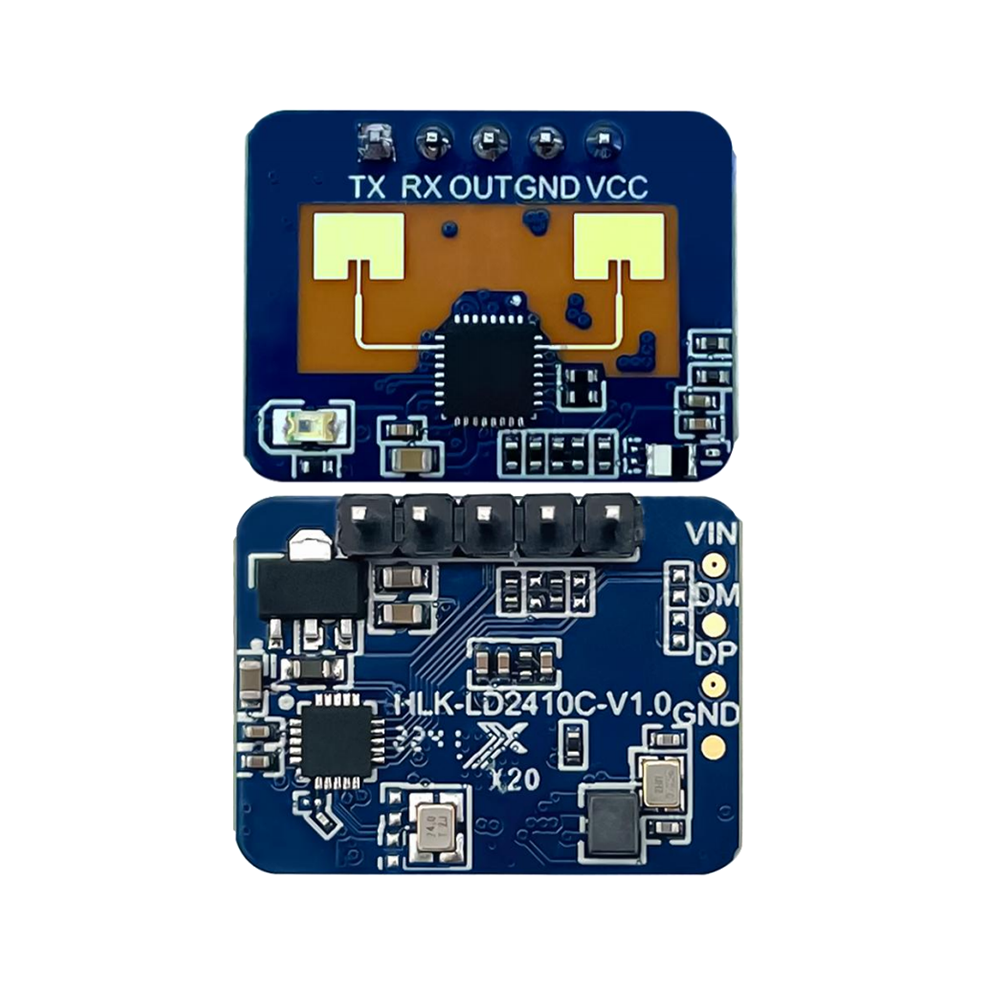

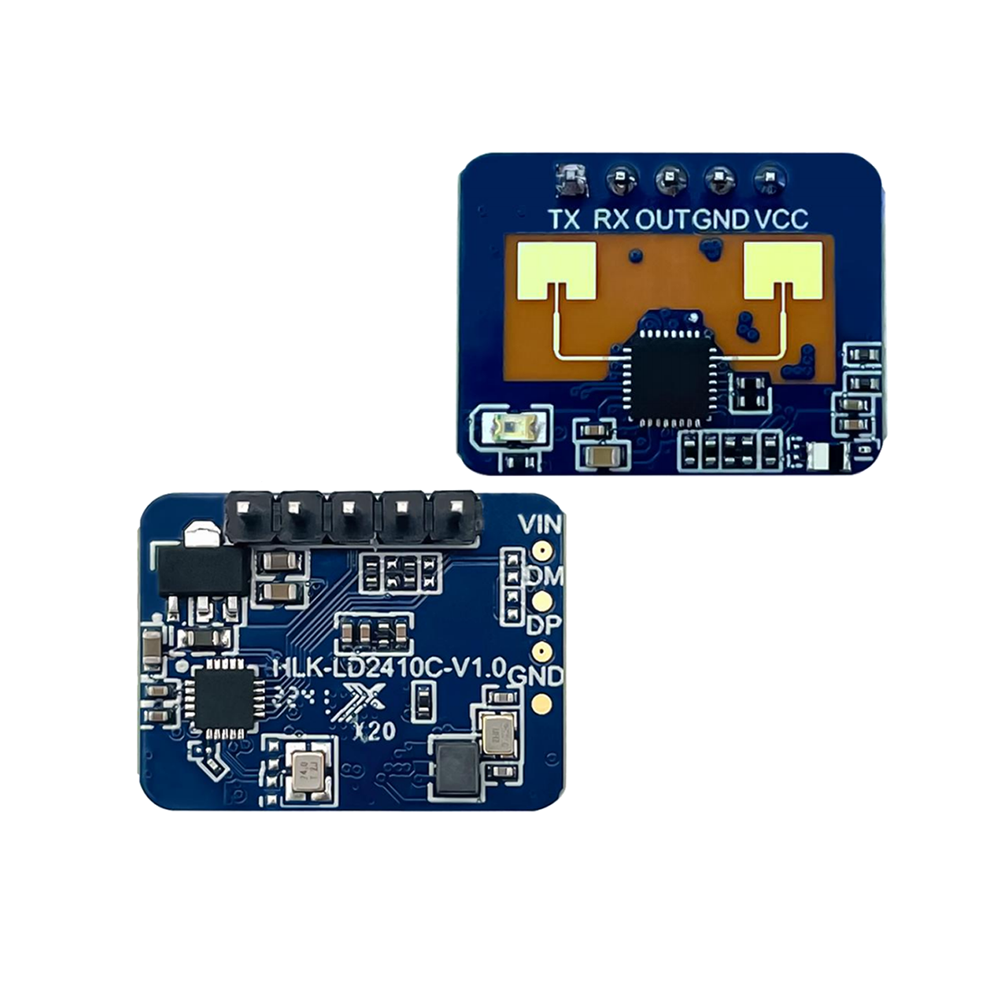

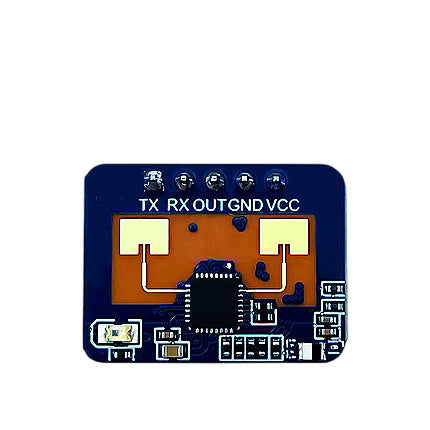

LD2410C 24GHz Human Presence Sensor | mmWave Radar | Erkennt Bewegung & Anwesenheit bis 5m Reichweite | UART, GPIO, BLE

Der LD2410C ist ein hochsensibler 24GHz FMCW-Millimeterwellen-Radar zur zuverlässigen Anwesenheits- und Bewegungserkennung im Innenraum. Im Gegensatz zu klassischen PIR-Meldern erkennt er nicht nur Bewegung, sondern auch stillstehende, sitzende oder liegende Personen (Mikrobewegungen).

Highlights

• Präsenz-Erkennung ohne Bewegung – erkennt auch ruhende Personen
• Bis zu 5m Reichweite & ±60° Erfassungswinkel
• Distanzauflösung 0,75 m – zonenbasierte Erkennung möglich
• Unabhängig von Licht & Temperatur – zuverlässig bei Tag und Nacht
• UART & GPIO – einfache Integration in Smart-Home & IoT
• Konfiguration per Bluetooth-App oder über die serielle Schnittstelle

Typische Anwendungsfälle

• Smart-Home-Lichtsteuerung & Präsenzautomationen
• Home Assistant / ESPHome / OpenHAB Integrationen
• Energiesparen: Licht, Displays, Klima, Geräte-Standby
• Sicherheits- und Überwachungslösungen
• DIY-, Maker- & IoT-Projekte (ESP32, Arduino u. a.)

Technische Daten

• Radar-Frequenz: 24.0–24.25 GHz
• Technologie: FMCW
• Reichweite: bis 5 m (einstellbar)
• Erfassungswinkel: ±60°
• Distanzauflösung: 0,75 m
• Versorgung: 5 V DC (empfohlen)
• Stromaufnahme: ca. 79 mA (typ.)
• Schnittstellen: UART + GPIO (3,3 V Logikpegel)
• UART-Standard: 256000 Baud, 8N1
• Abmessungen: ca. 16 × 22 mm

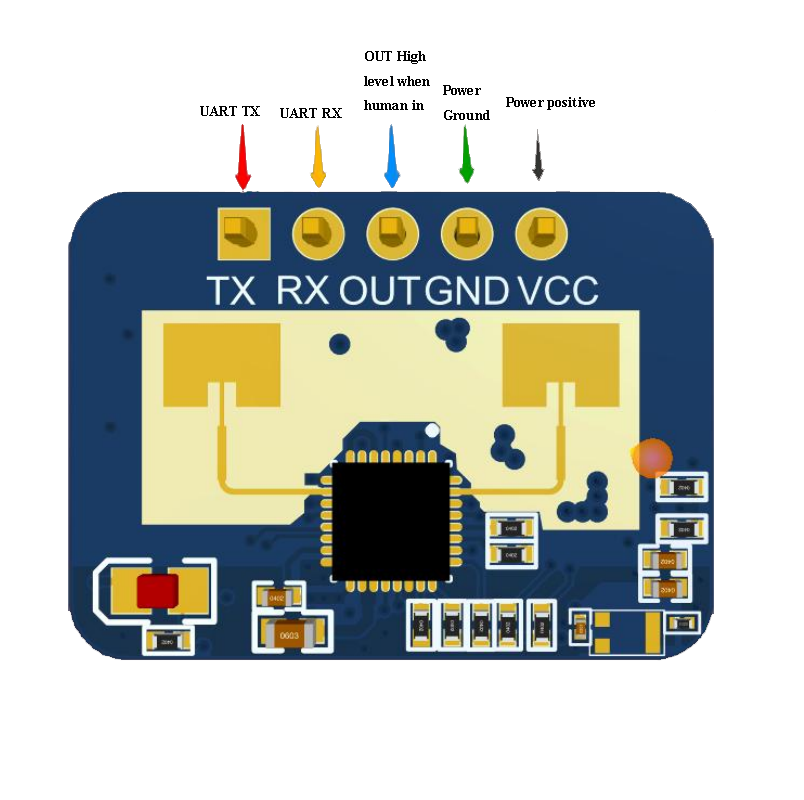

Anschlüsse (Pinout)

• VCC: 5–12 V (empfohlen 5V)
• GND: Masse
• OUT: Status-Ausgang (High = Person erkannt, Low = keine Person)
• UART_TX: Serieller TX
• UART_RX: Serieller RX

Hinweise zur Montage

• Für Innenräume konzipiert; ideal an Decke oder Wand montierbar
• Keine metallischen Abdeckungen verwenden (Radarabschirmung)
• Bewegte Objekte (z. B. Vorhänge, Ventilatoren, große Pflanzen) können die Erkennung beeinflussen
