LD2413 24GHz Millimeterwellen-Füllstandssensor | Hochpräzise Abstandsmessung ±3mm | 0,15-10m Reichweite | FMCW Radar | 3,3V UART

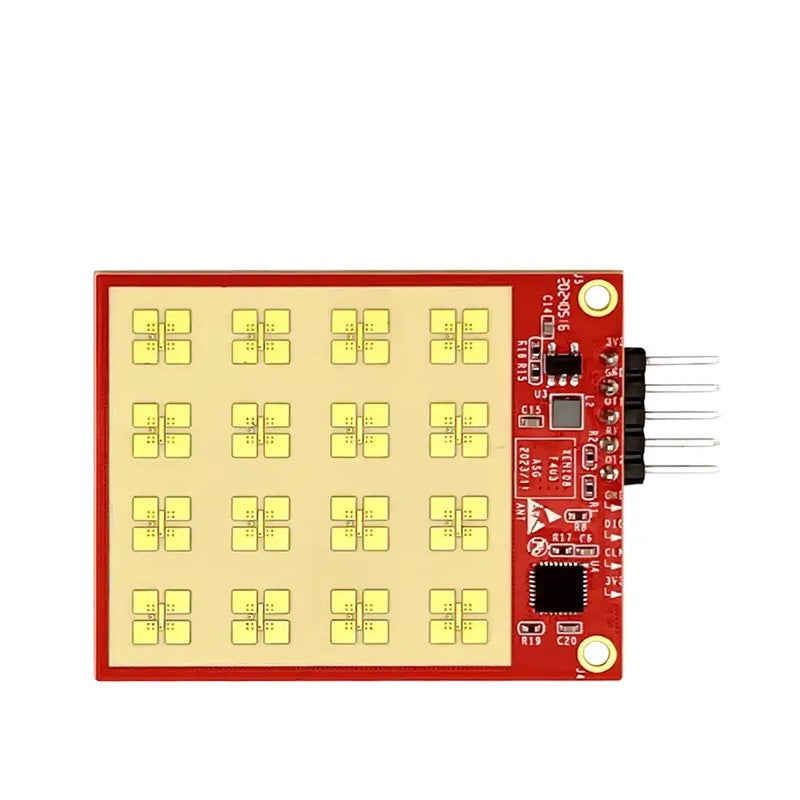

Der LD2413 ist ein kompakter 24GHz Millimeterwellen-Sensor zur berührungslosen Füllstands- und Distanzmessung. Dank moderner FMCW-Radartechnologie und integrierter intelligenter Auswerte-Algorithmen misst der Sensor zuverlässig Flüssigkeiten und Schüttgut in offenen oder geschlossenen Behältern – selbst unter anspruchsvollen Umweltbedingungen.

Wichtige Eigenschaften auf einen Blick

• Präzise Distanzmessung: Messbereich ca. 0,15m bis 10m, für typische Füllstands-Anwendungen in Tanks, Behältern und Schächten.
• Hohe Genauigkeit: Messfehler typischerweise im Millimeterbereich – ideal für Anwendungen mit hohen Anforderungen an die Messqualität.
• 24GHz FMCW-Radartechnologie: zuverlässige Erfassung auch bei Staub, Dampf oder Temperaturschwankungen.
• Berührungslos & verschleißfrei: kein Kontakt zum Medium, keine Korrosion oder mechanische Abnutzung.
• Kompakte Bauform: nur ca. 44mm × 36mm – perfekt für Integration in eigene Geräte und Gehäuse.
• Energieeffizient: für typische Reporting-Zyklen sehr niedrige durchschnittliche Stromaufnahme, geeignet für Dauerbetrieb oder batteriebetriebene Systeme.

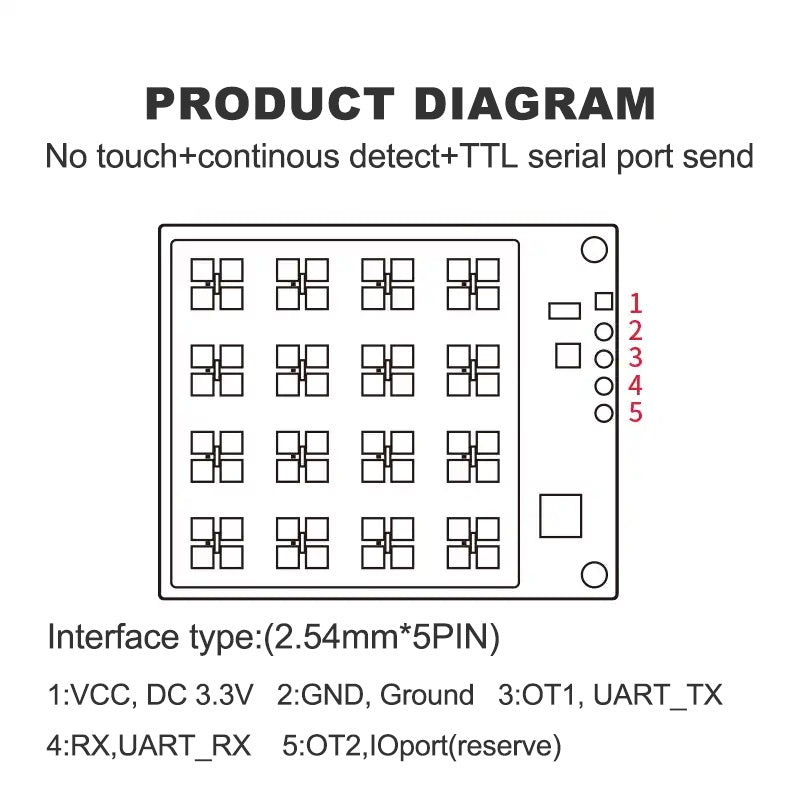

• UART-Schnittstelle: einfache Anbindung an Mikrocontroller, Embedded-Systeme oder IoT-Gateways (115200 Baud).
• Konfigurierbare Parameter: u. a. Min-/Max-Erfassungsdistanz und Reporting-Intervall über serielles Protokoll einstellbar.

Typische Anwendungen

• Füllstandsüberwachung in Tanks, Behältern und Silos
• Wasserstandsmessung in Schächten, Brunnen oder offenen Becken
• Integration in smarte Haushaltsgeräte (z.B. Wasserspender, Kaffeemaschinen)
• Industrielle Prozessüberwachung und Automatisierung
• Hydrologische Messungen in Kanälen, Flüssen oder Sammelbecken
• Smart-City- und Infrastruktur-Monitoring (Regenwasser, Entwässerungssysteme u. v. m.)

Technische Daten

Hinweise zur Integration

• Der Sensor wird üblicherweise von oben auf Tanks oder Behälter ausgerichtet, mit der Antennenfläche senkrecht zur Oberfläche des Mediums.
• Metallische Teile oder starke Reflektoren im direkten Sichtbereich des Sensors sollten vermieden werden, um Störungen zu minimieren.
• Die Parametrierung (z.B. Min-/Max-Distanz, Reporting-Intervall) erfolgt über das serielle Protokoll und kann bei Bedarf an die jeweilige Anwendung angepasst werden.
