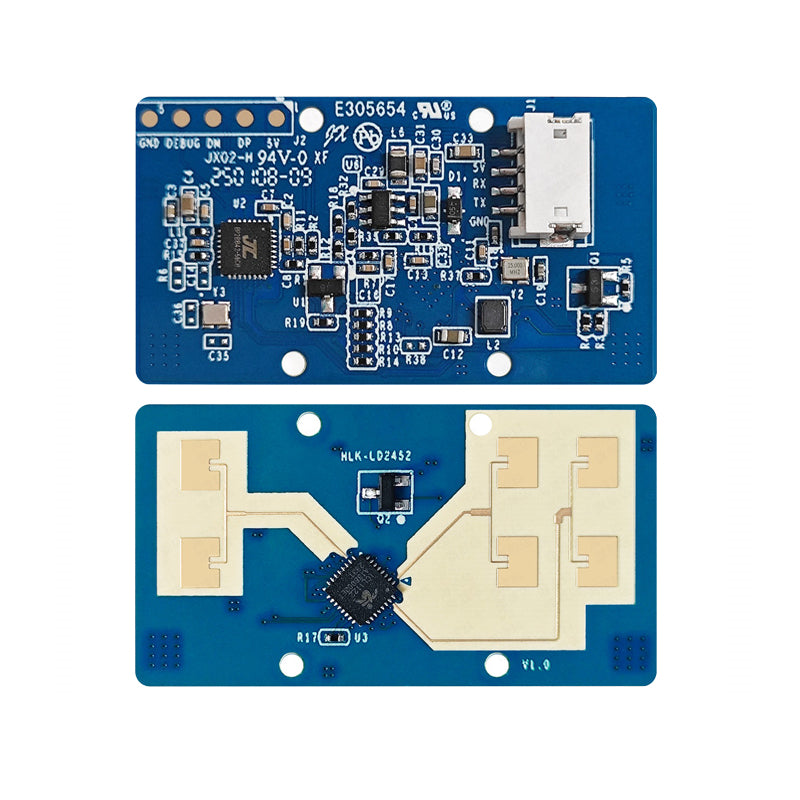

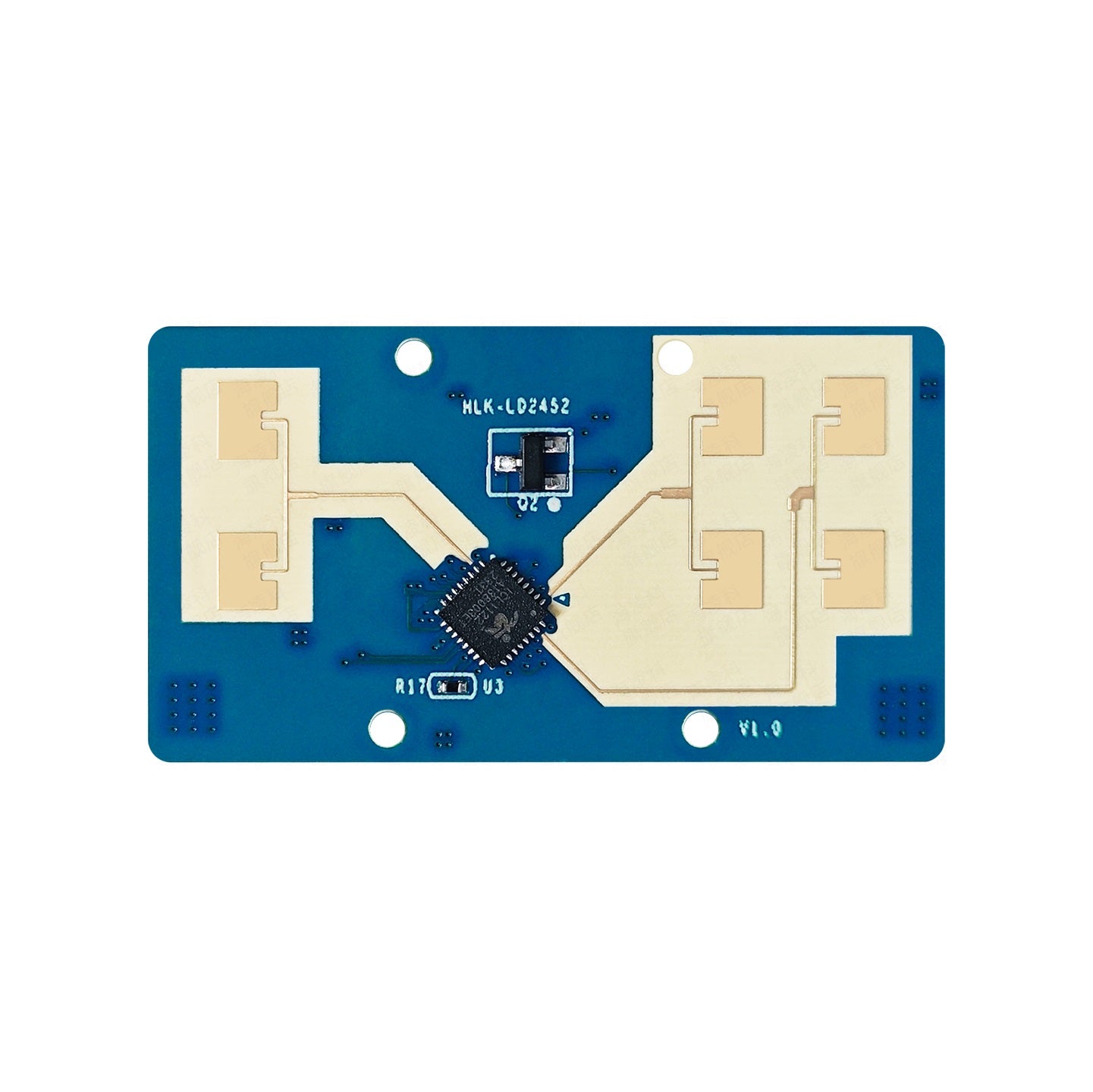

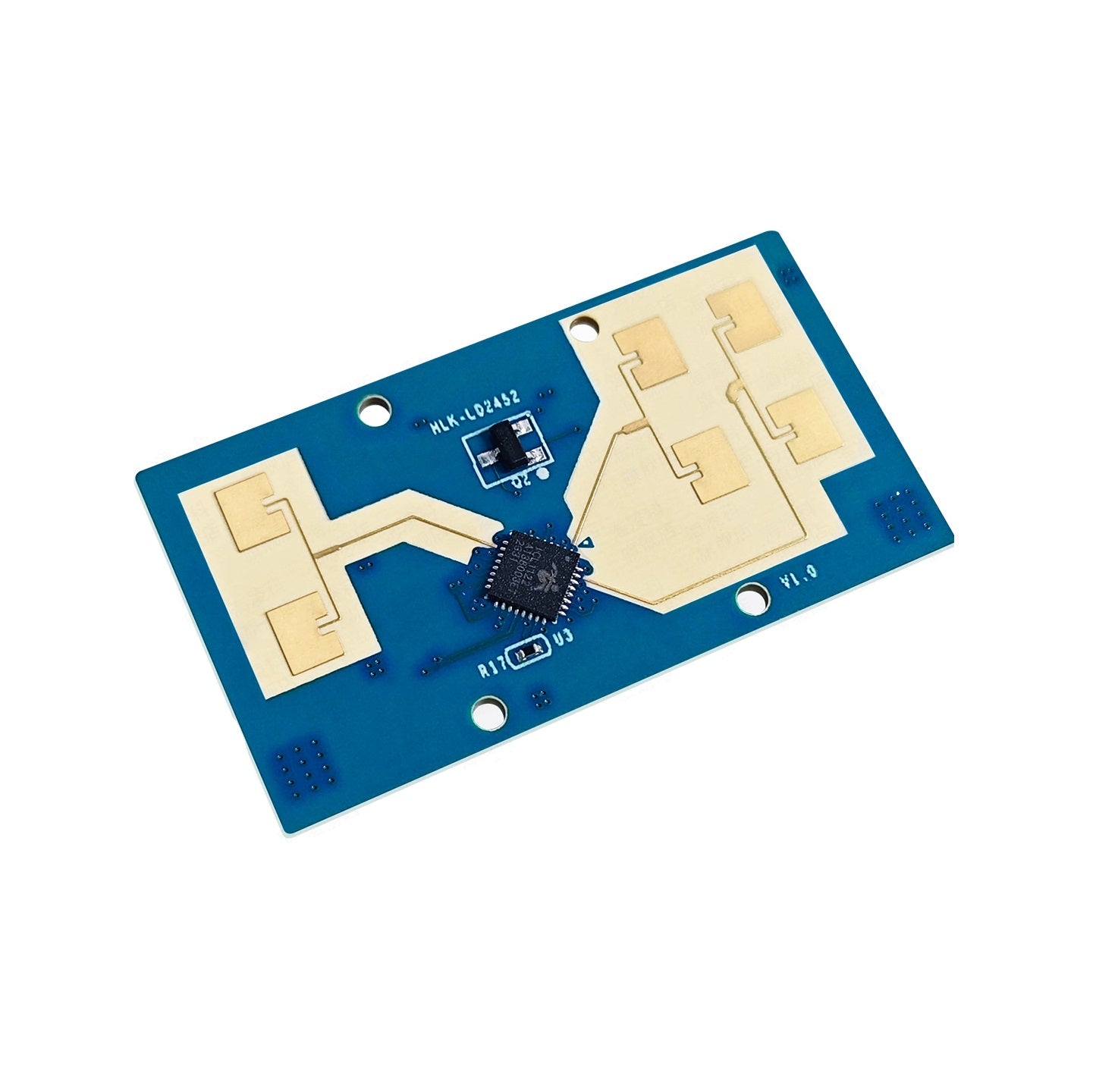

LD2452 24GHz Radar-Sensor zur Personen- & Positions­erkennung | Multi-Target Tracking bis 3 Personen | 6m Reichweite | FMCW mmWave-Radar | UART | 3,3V / 5V

Der LD2452 ist ein hochpräziser 24GHz FMCW Millimeterwellen-Radar zur zuverlässigen Erkennung, Positionierung und Verfolgung von Personen in Innenräumen. Er misst Entfernung, Winkel und Bewegung und arbeitet dabei unabhängig von Lichtverhältnissen – ideal für Smart Home, Gebäudeautomation und IoT-Projekte.

Highlights

• MULTI-TARGET-TRACKING – erkennt und verfolgt bis zu 3 Personen gleichzeitig
• BIS 6 M REICHWEITE – zuverlässige Erfassung in typischen Innenraum-Szenarien
• GROSSER ERFASSUNGSWINKEL – ±60° horizontal und ±30° vertikal (typisch)
• FMCW RADARTECHNIK – präzise Distanz- und Winkelinformationen, robust gegen Licht & Temperatur
• UART SCHNITTSTELLE – TTL-UART (RX/TX) zur einfachen Anbindung an MCU, SBC & Gateways
• 3,3 V / 5 V BETRIEB – flexible Versorgung, ideal für Embedded- und IoT-Setups
• KOMPAKTE BAUFORM – nur ca. 23 × 42 mm, optimal für kleine Gehäuse

Typische Anwendungsfälle

• Smart-Home-Präsenzerkennung (z. B. Licht, Klima, Automationen)
• Raumbelegung / Occupancy / Energiemanagement
• Zonen- & Bereichsüberwachung (Area Monitoring)
• Interaktive Installationen & Mensch-Maschine-Interaktion
• Maker- und IoT-Projekte mit Positionsdaten statt nur Bewegung

Technische Daten (Auszug)

• Frequenzband: 24–24,25 GHz
• Max. Reichweite: bis 6 m
• Targets: bis 3 gleichzeitig
• Datenrate: ca. 10 Hz
• Versorgung: 3,3 V oder 5 V
• Stromaufnahme: typ. ca. 126 mA
• Abmessungen: ca. 23 × 42 mm

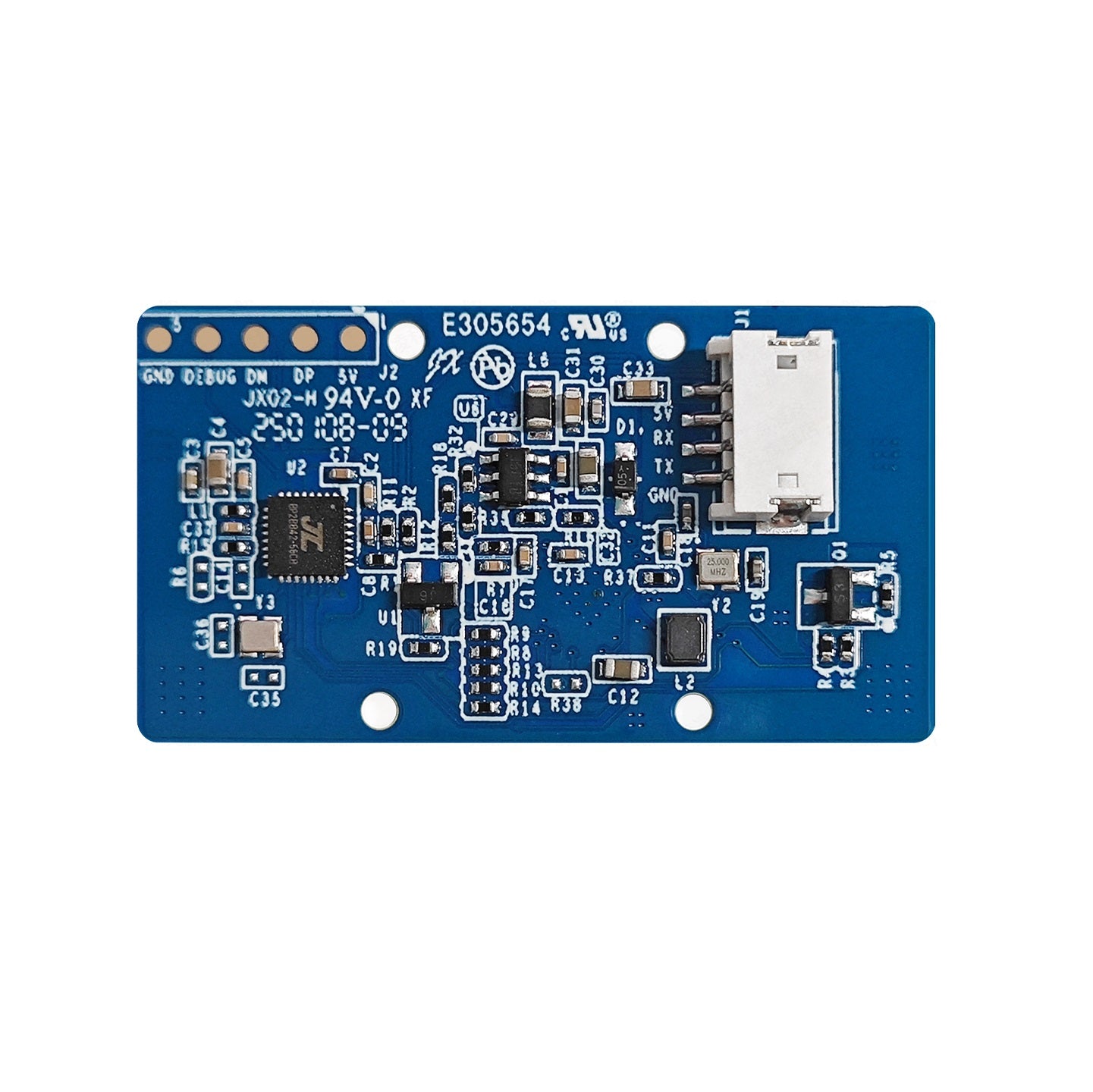

Anschluss / Pinout (J1)

• 5V – Versorgung
• RX – UART RXD
• TX – UART TXD
• GND – Masse

Hinweise zur Installation

• Empfohlene Wandmontage in ca. 1,5–2,0 m Höhe für optimale Erfassung
• Gehäusematerial sollte 24GHz-durchlässig sein (keine Metalle/Abschirmung)
• Bewegte Objekte wie Vorhänge, Ventilatoren oder Pflanzen im Erfassungsbereich können die Messung beeinflussen
