Motor Shield für WeMos D1 mini

Mit dem Motor Shield für das WeMos D1 mini können Sie bis zu zwei Motoren mit einer Stromaufnahme von 1,2 A gleichzeitig betreiben. Die maximale Motorspannung beträgt 15 V.

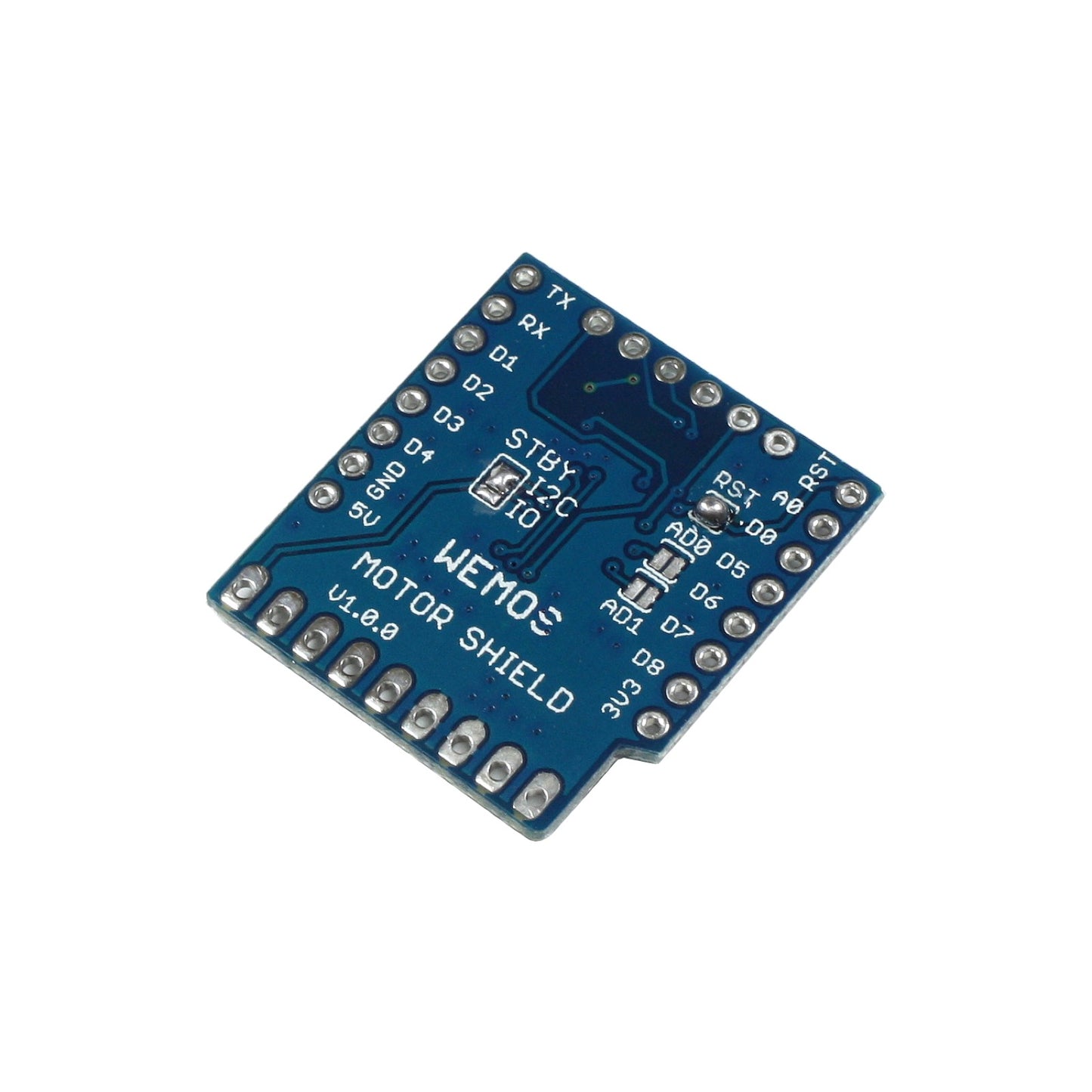

Für die Ansteuerung des Motor Shields werden lediglich die zwei I2C-Leitungen (SCL, SDA) des WeMos D1 mini verwendet. Die I2C-Adresse des Shields kann auf der Rückseite der Platine durch das Setzen entsprechender Lötpunkte wie folgt gewählt werden:

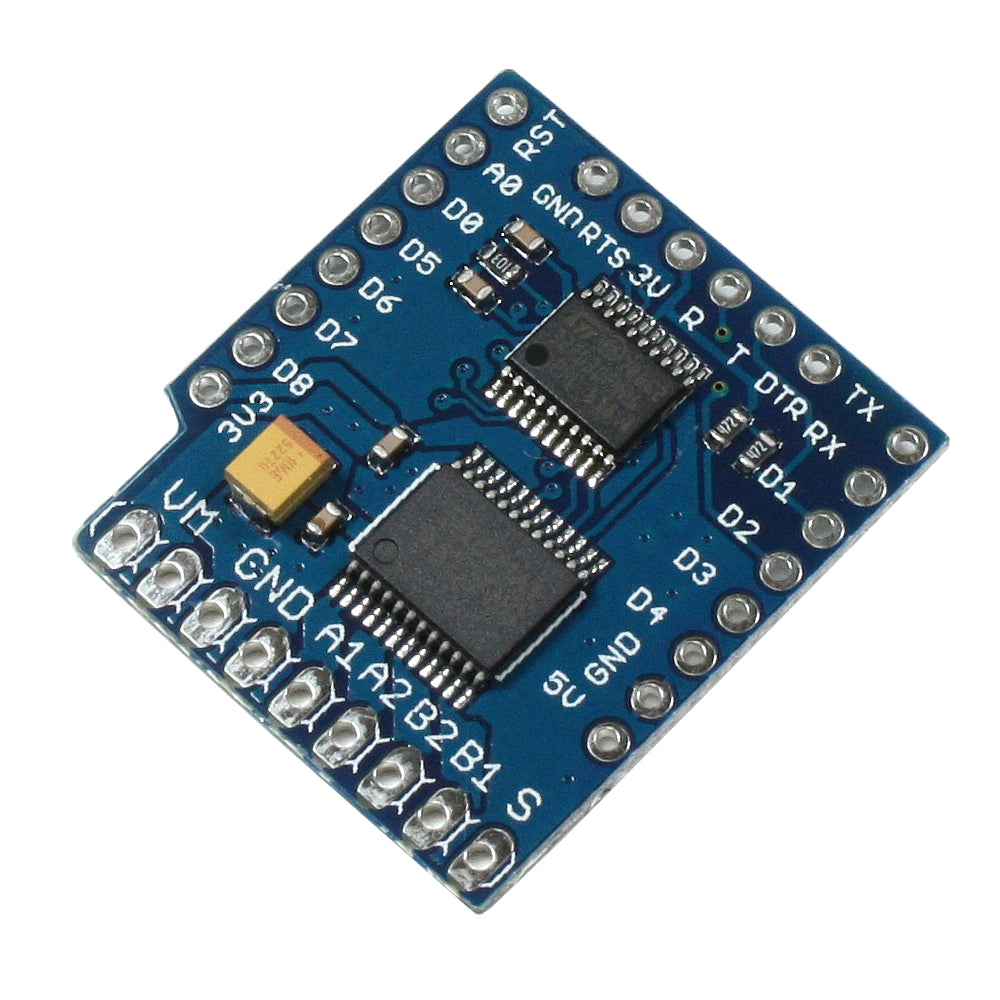

Für die Inbetriebnahme wird an VM und GND die externe Spannungsquelle für die Versorgung der Motoren angeschlossen. An A1 und A2 wird Motor A und an B1 und B2 Motor B angeschlossen. Im IO-Modus wird der Standby-Modus durch den Anschluss S aktiviert. Für die Ansteuerung empfehlen wir Ihnen die Motor Shield Bibliothek für Arduino.

Im Lieferumfang sind das Motor Shield und Sitftleisten enthalten. Die Stiftleisten können Sie anlöten, um das Board direkt auf den WeMos D1 mini stecken zu können.
