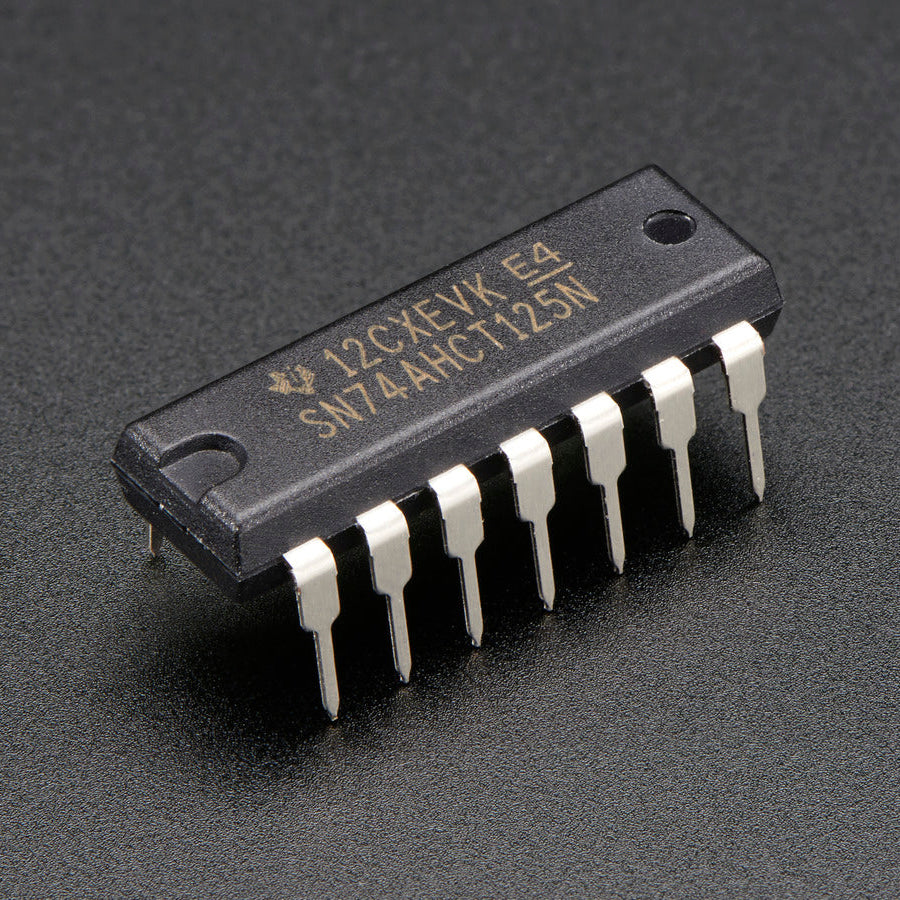

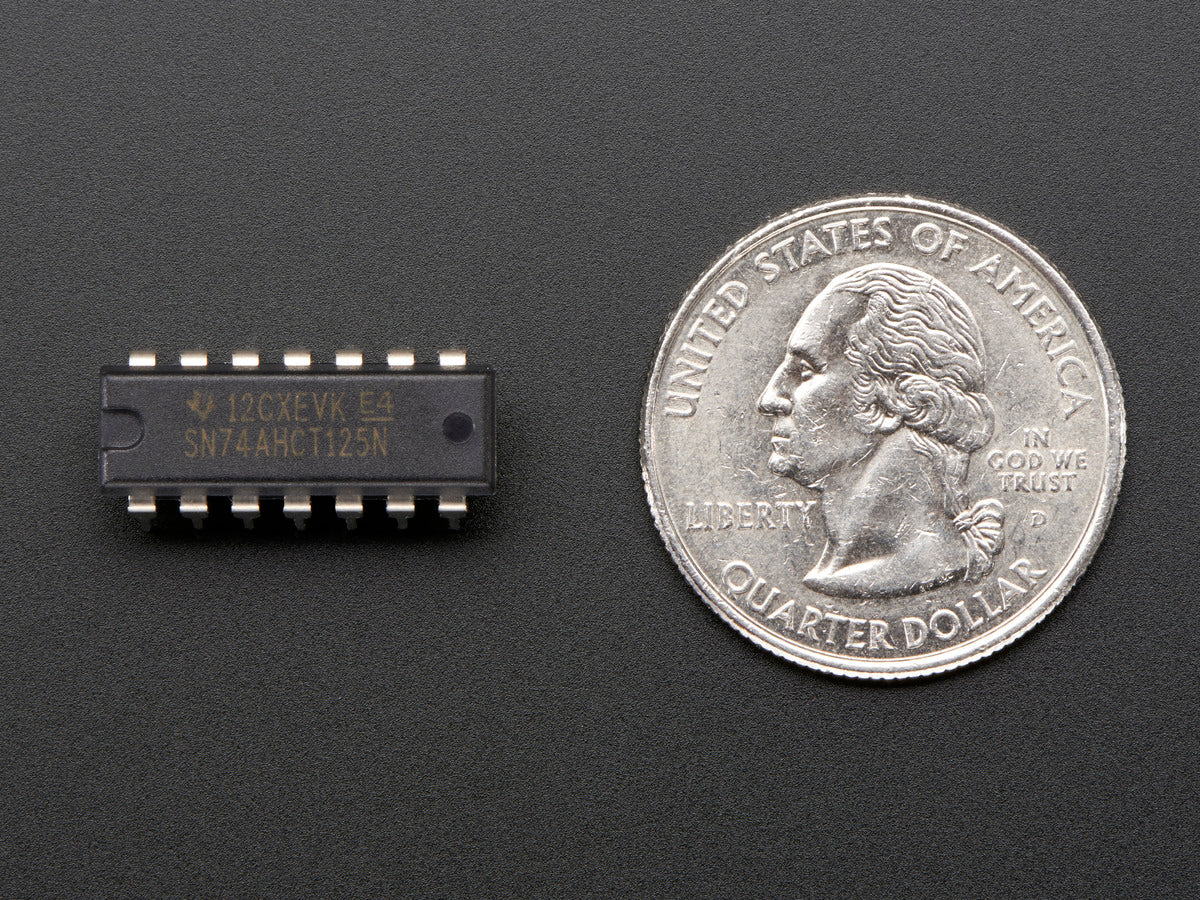

Adafruit 74AHCT125, Quad-Logik-Pegelwandler 3V zu 5V, 1787

Verbinde 3V- und 5V-Logik ganz entspannt
Mit dem 74AHCT125 Level-Shifter schaltest du zuverlässig zwischen 3V- und 5V-Signalen hin und her. Ideal, wenn du z.B. einen 3V-Mikrocontroller wie Teensy 3 mit 5V-Lasten wie NeoPixels kombinieren willst.

Im Gegensatz zu vielen anderen Level-Shiftern ist dieser Chip besonders gut darin, 3V-Signale sauber auf 5V anzuheben – genau das, was du für saubere Datenleitungen und stabile Projekte brauchst.

So nutzt du den 74AHCT125

• 3V → 5V: Chip mit 5V an VCC versorgen – 3V-Logik wird korrekt erkannt und auf 5V ausgegeben.
• 5V → 3V: Chip mit 3V an VCC versorgen – Eingänge vertragen 5V, Ausgänge liefern sichere 3V.
• Anschluss: VCC an 3V oder 5V (je nach Richtung), GND gemeinsam verbinden, alle /OE-Pins auf GND legen, Daten an A-Pins rein und an den zugehörigen Y-Pins wieder raus.

Perfekt für

• Raspberry Pi, Teensy, Arduino & Co.
• LED-Streifen (z.B. NeoPixels)
• Allgemeine 3V/5V-Level-Shifting-Aufgaben

Für genaue Pinbelegung und Grenzwerte wirf am besten noch einen Blick ins Datenblatt.
