Adafruit

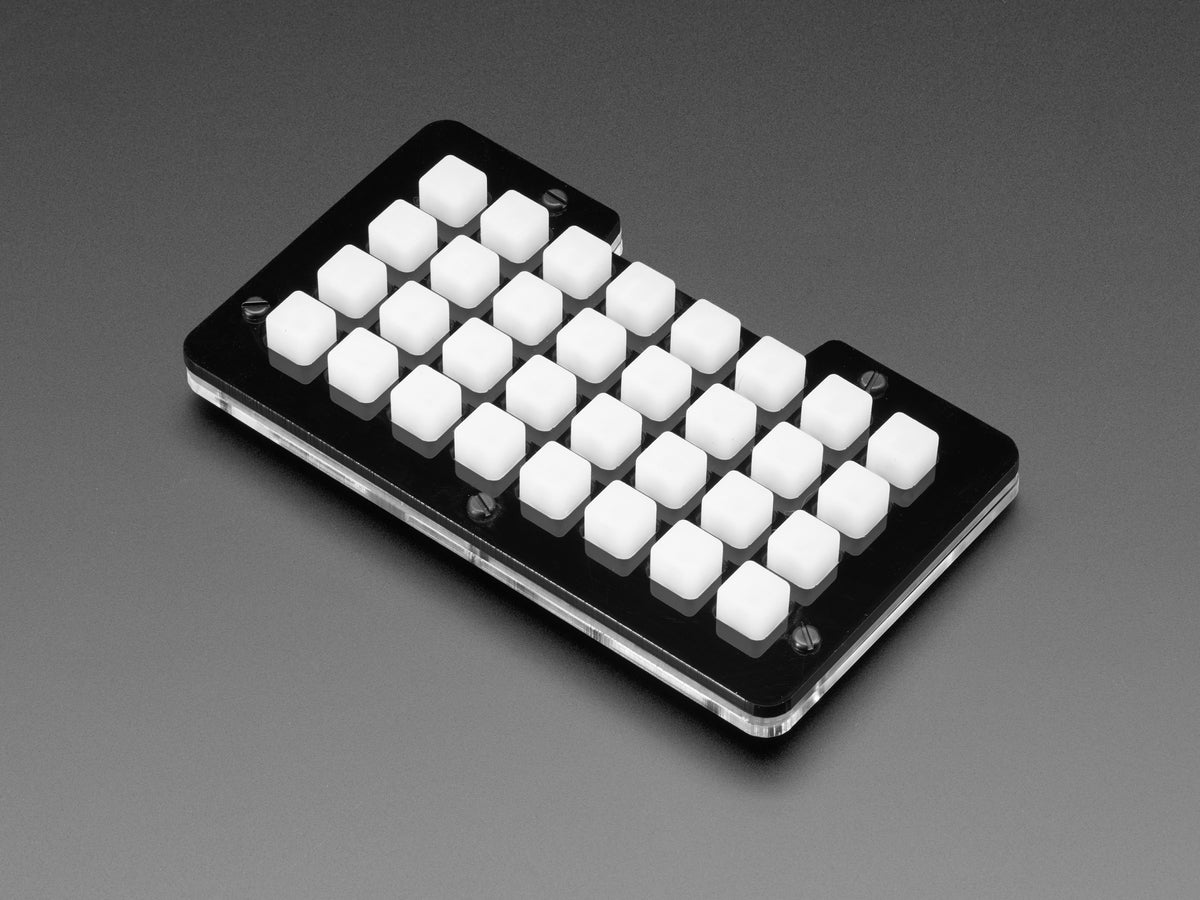

Adafruit NeoTrellis M4 Bausatz mit Gehäuse und Taster, 4020

Adafruit NeoTrellis M4 Bausatz mit Gehäuse und Taster, 4020

Normaler Preis €89,99 EUR
Normaler Preis Verkaufspreis €89,99 EUR
Sale Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

Das NeoTrellis M4 ist ein all-in-one Board, das über USB, NeoPixel, Elastomer Pads und Audio-Unterstütztung verfügt. Das Herz des NeoTrellis M4 bildet ein SAMD51 Cortex M4 Mikroprozessor mit einer Taktung von 120 MHz. Der Chipsatz unterstützt nicht nur Arduino und CircuitPython, sondern liefert auch eine Hardware-Gleitkomma-Unterstützung, zwei D/A-Wandler (DAC) und viele weitere Funktionen, wie z.B. I2C, ADC, DMA und viele mehr! Der Chip verfügt über 512 KB Flashspeicher, 192 KB SRAM und ist damit ideal für den Einsatz von CircuitPython ausgerüstet. Darüber hinaus befindet sich auf der Platine noch ein 8 MB Flashspeicher, um weitere Dateien oder Audio Clips speichern zu können.

Mit der nativen USB-Unterstützung ist das NeoTrellis M4 ideal für die Umsetzung von MIDI-USB-Geräten geeignet. Alternativ kann das NeoTrellis mit seinem echten Analogausgang aber auch komplett eigenständig und nicht nur als Eingabegerät genutzt werden.

Der SAMD51 Chipsatz liefert zwei 12-Bit D/A-Wandler, dessen Ausgänge an 'links' und 'rechts' des 3,5mm Klinkensteckers anliegen. Da die Pins des D/A-Wandlers auch als A/D-Wandler genutzt werden können, lässt sich der Klinkenstecker auch als Line-In Input nutzen. Mit einer 12-Bit Auflösung reicht die Audioqualität für Soundeffekte und Audio Clips. Der Klinkenstecker verfügt über einen weiteren Pin, der typischerweise z.B. von Mikrofonen von Headsets genutzt wird und mit einem analogen Eingäng verbunden ist.

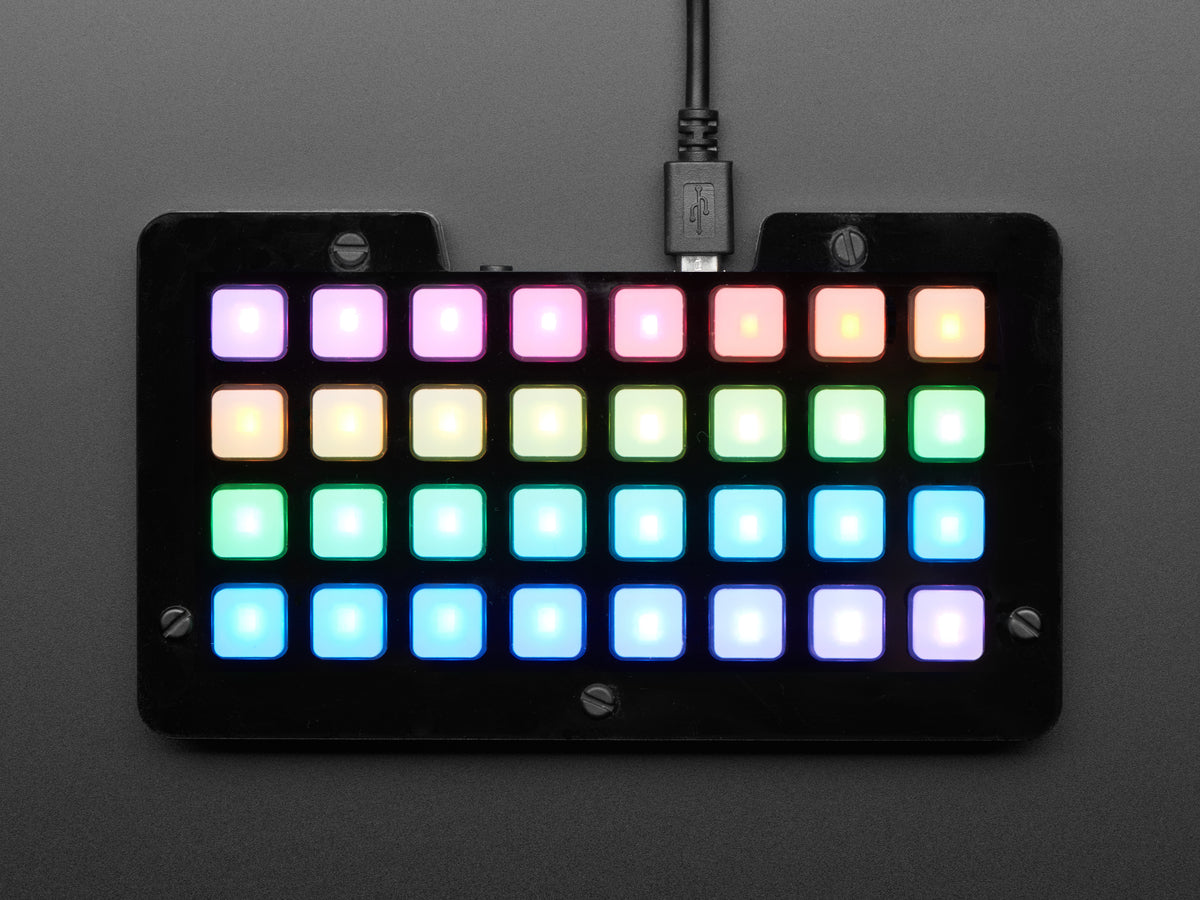

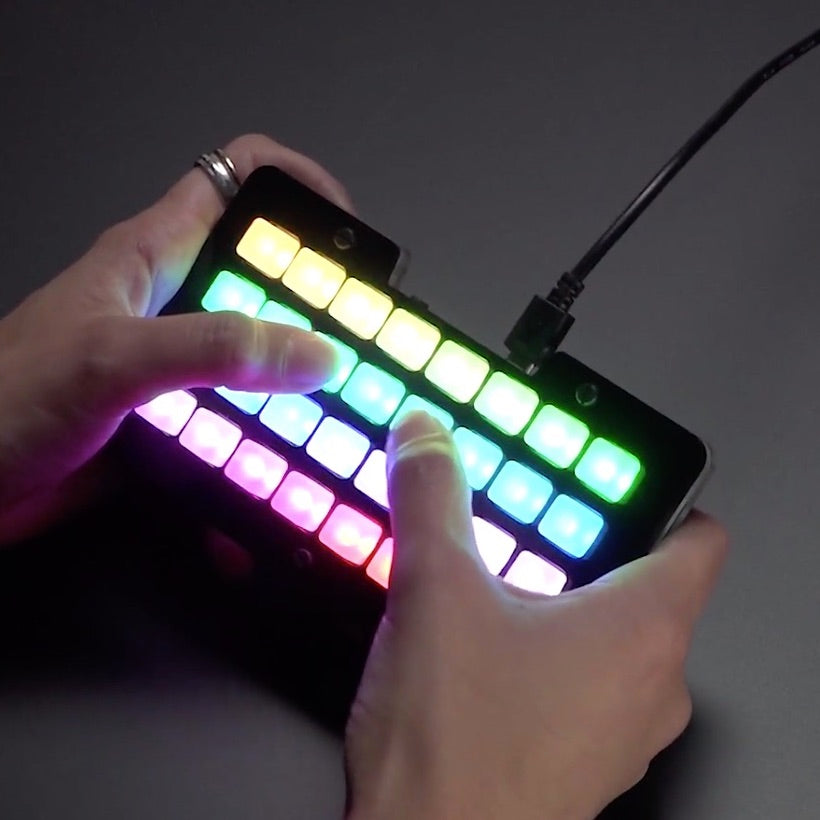

Über Bedienelemente verfügt das NeoTrellis M4 reichlich. Eine Matrix von 4x8 Elastomer Pads liefert 32 Taster, die jeweils mit einer NeoPixel RGB LED beleuchtet werden. Die Tasterzustände lassen sich gleichzeitig abfragen und die NeoPixel LEDs sich mit einer Auflösung von 24-Bit ansteuern. Interaktive Anwendungen können mithilfe des on-board ADXL343 3-Achsen-Accelerometers von Analog Devices umgesetzt werden. Außerdem verfügt die Platine um eine STEMMA bzw. Grove-Anschlussbuchse mit zwei Pins, die als I2C, ADC oder UART genutzt werden können.

Das NeoTrellis M4 verfügt unter anderem über folgende Features:

  • 32-Bit Cortex M4 mit 120 MHz Taktung
  • Hardware DSP und Gleitkomma-Unterstützung
  • 512 KB Flashspeicher, 192 KB RAM
  • Native USB-Unterstützung, z.B. für USB-MIDI
  • 8 MB SPI Flashspeicher zum Speichern von Dateien und CircuitPython Code
  • 32 Elastomer-Pads
  • 32 NeoPixel RGB LEDs
  • TRRS Kopfhörer-/Audioanschluss, 3,5mm Klinkenbuchse
  • Eingebauter MAX4466 Elektret-Mikrofonverstärker für den Headset-Mikrofoneingang
  • 4-JST-Buchse mit 3,3V, GND und zwei GPIO-Pins, die jeweils als I2C, ADC und UART genutzt werden können
  • On-Board ADXL343 3-Achsen-Beschleunigungssensor von Analog Devices

Der Adafruit NeoTrellis M4 Bausatz enthält folgende Teile:
